Капельный водовыпуск
Иллюстрации
Показать всеРеферат

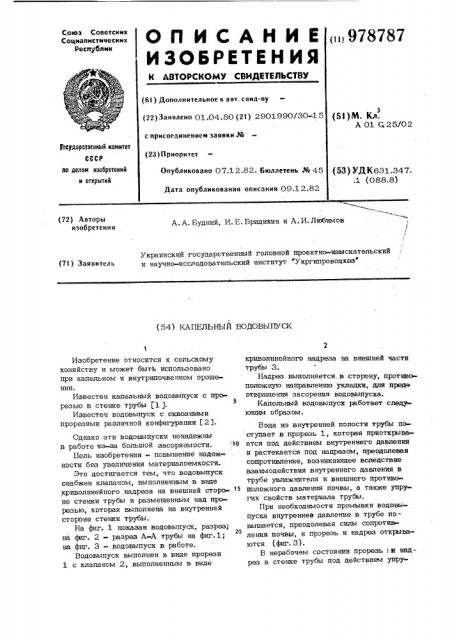

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Опубликовано 07.12.82. Бюллетень № 45
Вата опубликования описания 09.12.82 (51)M. Кл.
А 01 G,25/02
Гооудедотвенный комитет
СССР во делам изобретений н открытнй (53) УДК631.347..1 (088.8) (72) Авторы изобретения
А. A. Будний, И. E. Бридихин и A. È. ËIDáèìîâ
Украинский государственный головной проектно-изыскательский и научно-исследовательский институт Укргипроводхоз (7l) Заявитель (54) КАПЕЛЬНЫЙ ВОДОВЫПУСК
Изобретение относится к сельскому хозяйству и. может бытЬ использовано при капельном и внутрипочвенном орошении.
Известен капельный водовыпуск с прорезью в стенке трубы (1 ).
Известен водовыпуск с сквозными прорезями различной конфигурапии (2).
Однако эти водовыпуски ненадежны в работе из--за большой засоряемости.: О
Llew изобретения - повышение надежности без увеличения материалоемкости.
Это достигается тем, что водовыпуск снабжен клапаном, выполненным в виде криволинейного надреза на внешней сторо- 1а не стенки трубы и размещенным над прорезью, которая выполнена на внутренней стороне стенки трубы.
На фиг. 1 показан водовыпуск, разрез; на фиг. 2 - разрез А-А трубы на фиг.1;
20 на фиг. 3» водовыпуск в работе.
Водовыпуск выполнен в виде прорези
1 с клапаном 2, выполненным в виде криволинейного надреза на внешней части трубы 3.
Надрез выполняется. в сторону, протшас положную направлению укладки, для предо отвращения засорения водовыпуска.
Капельный водовыпуск работает следую шм образом.
Вода из внутренней полости трубы поступает в прорезь 1, которая приоткрывается под действием внутреннего давления и растекается под надрезом, преодолевая сопротивление, возникающее вследствие взаимодействия внутреннего давления в трубе увлажнителя и внешнего противоположного давления почвы, а также упругих свойств материала трубы.
При необходимости промывки водовыпуска внутреннев давление в трубе повышается, преодолевая силы сопротивления почвы, и прорезь и надрез открываются (фиг. 3).
В нерабочем состоянии прорезь 1и надрез в стенке трубы под действием упруИсточники информапии, принятые во внимание при экспертизе
1. Заявка Франпии № 2282297, кл. А 01 5 25/00, 1975. !
2. Патент США № 409-5750, кл. Б 05 Б 15/00, 1978.
Формула изобретения
Капельный водовыпуск, выполненный в виде прорези в стенке пластмассовой
БНИИПИ Заказ 94 36/ 1 Тираж 699 Подписное
Филиал ППП Патент, и. Ужгороа, ул. Проектная, 4
3 978787 4 гик свойств материала трубы и давления трубы, отличающийся тем, почвы закрываются (фиг.1), тем самым что, с пелью повышения надежности без исключая заиление. увеличения материалоемкости, он снабжен
Изобретение позволяет, не усложняя клапаном, выполненным в виде криволиконструкпии и не увеличивая материало- 5 нейного надреза HB внешней стороне стенемкости увлажнит еля, повысить надсж ки трубы и расположенным над про.„;::-:ью, ность капельной подачи, снизить чувстви- которая выполнена на внутренней стороне тельность водовыпуска к засорению и стенки трубы. заилению, увеличивая при этом эффективность гашения энергии струи. l0
