Стенд для испытания желудочков искуственного сердца

Стенд для испытания желудочков искуственного сердца

Иллюстрации

Показать все

Реферат

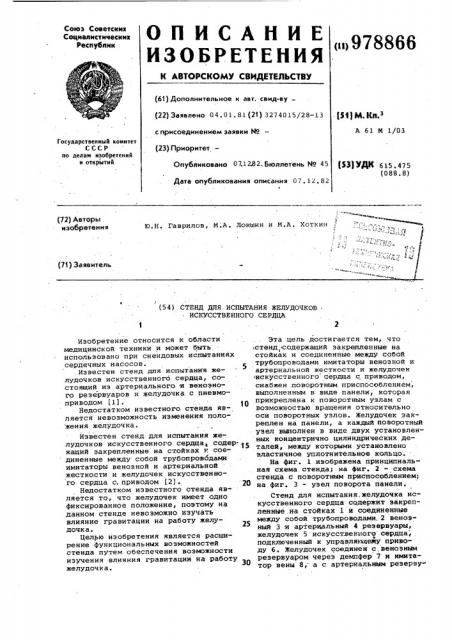

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик ()978866 (61) Дополнительное к ьвт. свид-ву— (22) Заявлено 04.01. 81 (21) 3274015/28-13

Р М К з

A 61 И 1/03 с присоединением заявки N9

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 07,12,82. Бюллетень Мо 45

РЗ)УДК 615 ° 475 (088. 8}

Дата опубликования описания 07 . 12. 82 (72) Авторы изобретения

Ю.Н. Гаврилов, М A. Локшин и М.A. Хоткин

I г (71) Заявитель, 1 (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЖЕЛУДОЧКОВ

ИСКУССТВЕННОГО СЕРДЦА

Изобретение относится к области медицинской техники и может быть использовано при снендовых испытаниях сердечных насосов.

Известен стенд для испытания желудочков искусственногб сердца, состоящий иэ артериального .и веноэного резервуаров и желудочка с пневмоприводом (1).

Недостатком известного. стенда является невозможность изменения положения желудочка.

Известен стеид для испытания желудочков искусственного сердца, содер- g жащий закрепленные на стойках v. сое диненные между собой трубопровбдами имитаторы венозной и артериальной жесткости и желудочек искусственного сердца с.приводом (2).

Недостатком известного стенда является то, что желудочек имеет одно фиксированное положение, поэтому на данном стенде невозможно изучать влияние гравитации на рабату желудочка.

Целью изобретения является расширение функциональных возможностей стенда путем обеспечения воэможности изучения .влияния гравитации на работу желудочка.

Эта цель достигается тем, что

;стенд, содержащий закрепленные на стойках и соединенные между собой трубопроводами имитаторы венозной и артериальной жесткости и желудочек искусственного сердца с приводом, снабжен .поворотным приспособлением, выполненным в виде панели, которая прикреплена к поворотным узлам с возможностью вращения относительно оси поворотных узлов. Желудочек закреплен на панели, а каждый поворотныйузел выполнен в виде двух установленных концентрично цилиндрических деталей, между которыми установлено эластичное уплотнительное кольцо.

На фиг. 1 изображена принципиальная схема. стенда; на фиг. 2 - схема стенда с поворотным приспособлением; на фиг. 3 - узел поворота. панели.

Стенд для испытания. желудочка искусственного сердца содержит закрепленные .на стойках 1 и соединенные между собой трубопроводами, 2 венозный 3 -и артериальный 4 резервуары, желудочек 5 искусственного .сердца, подключенный к управляв;дему приводу 6. Желудочек соединен с,веноэным резервуаром через демпфер 7 и имитатор вены 8, а с артериальным резерву

978866 аром через демпфер 7 и имитатор артерий 9. Стенд снабжен поворотным приспособлением, выполненным в виде панели 10, жестко прикрепленной к поворотным узлам 11 с воэможностью вращения относительно оси 12, совпа-, 5 дающей с геометрической осью поворотных узлов, и расходомером 13. Одна из цилиндрических деталей каждого иэ поворотных узлов жестко закреплена на стойке, а желудочек, демпфер, 10 имитатор вены и имитатор артерий закреплены на панели. Поворотное приспособление выполнено с возможностью дискретного фиксированного поворота от 0 до 360, а каждый поворотный 15 узел выполнен в виде, двух установленных концентрично цилиндрических деталей 14 и 15, между которыми установлено уплотнительное резиновое кольцо 16. 20

Стенд работает следующим образом.

На стойках 1 закрепляют веноэный

3 и артериальный 4 резервуары, которые соединяют между собой трубопроводами 2 через расходомер 13. Затем на стойках 1 крепят неподвижные элементы 14 поворотных узлов, в которые входят подвижные элементы 15, жестко связанные с вращающейся панелью 10, на которой установлены искусственныйжелудочек сердца 5. его вход через демпфер 7 и имитатор вены 8 соединен с веноэным резервуаром 3, а выход— через имитатор артерии 9 с артериальным резервуаром 4. После этого заполняют гидромагистрали и до необходимого уровня венозной 3 и артериальной

4 резервуары рабочей жидкостью и фиксируют панель 10 поворотного приспособления в нужном положении. Искусственный желудочек сердца 5 подключа- 4О ют к управляющему приводу б. При включении привода.б искусственный желудочек начинает работать. Веноэный резервуар 3 позволяет за счет изменения высоты гидростатического 45 столба жидкости регулировать венозный приток. При помощи имитатора артерии 9 и артериального резервура

4 можно задавать необходимые величины давления нагрузки артериально- 5О

ro резервуара. Демпфер 7 и имитатор вены 8 имитируют эластичность венозного русла. Расход жидкости замеряют с помощью расходомера 13 поплавкового типа. Герметизация поворотных узлов и фиксация панели 10 осуществляются с помощью уплотнительных колец

16. При изменении положения искусственного желудочка сердца 5 в пространстве .с помощью поворота панели 10 относительно оси 12 восстанавливают венозный приток за счет уровня гидростатического столба жидкости в венозном резервуаре 3. При этом в искусственном желудочке Меняется гидродинамика внутренних потоков, что приводит к изменению внутреннего гидравлического сопротивления искусственного желудочка и, как следствие

I к изменению расхода жидкости, что . фиксируется с помощью расходомера 13.

Стенд позволяет изучать влияние гравитации на работу желудочка во всем возможном в организме диапазоне положений желудочка относительно силы тяжести.

Формула изобретения

1. Стенд для испытания желудочков искусственного сердца, содержащий закрепленные на стойках и соединенные между собой трубопроводами имитаторы веноэной и артериальной жесткости и желудочек искусственного сердца с приводом, отличающийся тем, что, с целью расширения функциональных возможностей стенда путем обеспечения возможности изучения влияния гравитации на работу желудочка, стенд снабжен поворотным приспособлением, выполненным в виде панели, которая прикреплена к поворотным узлам с воэ- можностью вращения относительно оси поворотных узлов, причем желудочек закреплен на панели.

2. Стенд по п. 1, о т л и ч а юшийся тем, что каждый поворотный узел выполнен в виде двух установленных концентрично цилиндрических деталей, между которыми установлено эластичное уплотнительное кольцо.

Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР

Р 339286, кл. A 61 N I/03, 1972.

2. Авторское свидетельство СССР

Р 700136, кл. A 61 М 1/03 1979 (прототип).

9788бб

Составитель Е. Годин

Т ехред N. Надь Корректор В. Прохненко

Р

Редактор Л. Утехина

Тираж 714 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 9443/8

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
