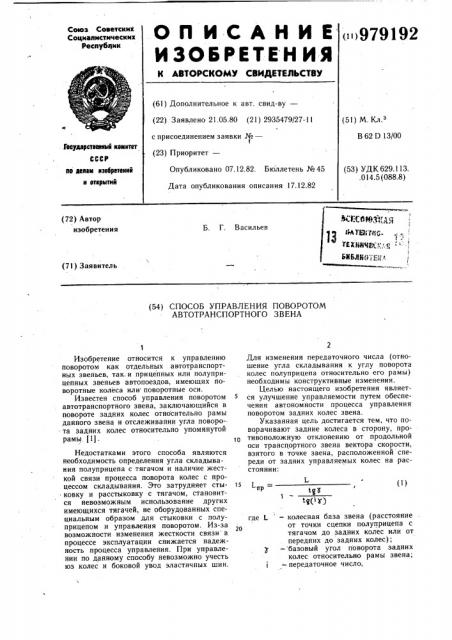

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()979192 (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.05.80 (21) 2935479/27-11 (51) М. Кл. с присоединением заявки №вЂ”

В 62 D 13/00.Гееудлрстввнмй кемнтет (23) Приоритет—

СССР

Опубликовано 07.12.82. Бюллетень № 45

Дата опубликования описания 17.12.82

Ilo делам изобретений н етнрмтий (53) УДК 629.113. .014.5 (088.8) (72) Автор изобретения

Б. Г. Васильев (71) Заявитель (54) СПОСОБ УПРАВЛЕНИЯ ПОВОРОТОМ

АВТОТРАНСПОРТНОГО ЗВЕНА

Для изменения передаточного числа (отношение угла складывания к углу поворота колес полуприцепа относительно его рамы) необходимы конструктивные изменения.

Целью настоящего изобретения является улучшение управляемости путем обеспечения автономности процесса управления поворотом задних колес звена.

Указанная цель достигается тем, что поворачивают задние колеса в сторону, противоположную отклонению от продольной оси транспортного звена вектора скорости, взятого в точке звена, расположенной спереди от задних управляемых колес на расстоянии:

15

tg 11

1 ч(>) где 1

Изобретение относится к управлению поворотом как отдельных автотранспортных звеньев, так. и прицепных или полуприцепных звеньев автопоездов, имеющих поворотные колеса или поворотные оси.

Известен способ управления поворотом автотранспортного звена, заключающийся в повороте задних колес относительно рамы данного звена и отслеживании угла поворо-та задних колес относительно упомянутой рамы (11.

Недостатками этого способа являются необходимость определения угла складывания полуприцепа с тягачом и наличие жесткой связи процесса поворота колес с процессом складывания. Это затрудняет стыковку и расстыковку с тягачом, становится невозможным использование других имеющихся тягачей, не оборудованных специальным образом для стыковки с полуприцепом и управления поворотом. Из-за возможности изменения жесткости связи в процессе эксплуатации снижается надежность процесса управления. При управлении по данному способу невозможно учесть юз колес и боковой увод эластичных шин. — колесная база звена (расстояние от точки сцепки полуприцепа с тягачом до задних колес или от передних до задних колес); — базовый угол поворота задних колес относительно рамы звена; — передаточное число, 979192

ЗО

1- ир

35

50

L ир

1 ——

55 до тех пор, пока угол между вектором скорости и продольной осью звена не станет равным нулю.

Способ управления поворотом автотранспортного звена поясняется схемами, на которых показаны положения автотранспортных звеньев на повороте при передаточном числе, равном по модулю единице (фиг. 1, 2, 3 и 4), и при передаточном числе, отличающемся от единицы (фиг. 5).

На фиг. 1 показана кинематическая схема отдельного звена или прицепа с передними и задними поворотными колесами; на фиг. 2 — кинематическая схема полуприцепа с тягачом; на фиг. 3 — кинематическая схема автотранспортного звена при отклонении вектора скорости выбранной точки вправо; на фиг. 4 — кинематическая схема автотранспортного звена при отклонении вектора скорости выбранной точки влево; на фиг. 5 — кинематическая схема автотранспортного звена при передаточном числе, не равном единице.

Траекторию движения любой точки на повороте полностью определяет вектор скорости этой точки. Для задания режима поворота автотранспортного звена достаточно задать векторы скоростей двух точек звена, так как они определяют векторы скоростей всех остальных точек звена. Для одиночного автотранспортного звена (фиг. 1) или прицепа, имеющего корпус (раму) 1, передний колесный ход (поворотные колеса или ось) 2 и задний колесный ход 3, такими точками являются, например, точка 4 переднего колесного хода и точка 5 заднего колесного хода. Полуприцеп (фиг. 2) имеет аналогичные элементы — раму 1, задний колесный ход 3, а в качестве переднего колесного хода выступает тягач 6. Поэтому задающими точками 4 и 5 являются соответственно точка сцепки полуприцепа с тягачом и точка заднего колесного хода 3 полуприцепа.

Вектор скорости точки 4 (V4) задается водителем и образует с продольной осью рамы

1 угол (у4 ), который в общем случае может не совпадать с углом поворота колес 2 или с углом складывания полуприцепа с тягачом из-за наличия юза, бокового увода эластичных шин и т. д. Вектор скорости точки 5 определяется углом поворота задних колес 3 и характером их движения (юзом, боковым уводом эластичных шин и т. п.).

Если принять за положительный угол поворота вектора скорости против часовой стрелки, а за отрицательный угол поворота вектора скорости по часовой стрелке, то при передаточном числе, равном минус единице (i = — 44 — = -1), углы векторов скоростей в точках 4 и 5 равны, но имеют противоположные знаки, т. е. Y =- 5.

В этом случае согласно приведенной формуле L p — — 0,5 L и вектор скорости точки 7 звена, расположенной посередине между точками 4 и 5, направлен вдоль продольной оси звена. В процессе поворота замеряют угол между вектором скорости точки 7 и продольной осью звена. Задние колеса 3, угол поворота которых в общем случае не совпадает с углом вектора точки 5 (У5 ) не поворачивают, если вектор скорости точки 7 совпадает с продольной осью звена, и поворачивают, если вектор этой точки не совпадает с продольной осью. При этом, если вектор точки 7 отклонен вправо от продольной оси (фиг. 3), то задние колеса поворачивают против часовой стрелки (+ сб5), до тех пор, пока вектор скорости точки 7 не совместится с продольной осью звена, Если вектор скорости точки 7 отклонен влево от продольной оси (фиг. 4), то задние колеса поворачивают по часовой стрелке - М5 ), до тех пор, пока вектор скорости точки 7 не совместится с продольной осью звена.

При передаточном числе, не равном минус единице (фиг. 5), положение точки 7 определяют по той же формуле (1) . Из рассмотрения прямоугольных треугольников, полученных восстановлением перпендикуляров к векторам скоростей в точках

4, 5 и 7, можно записать: где R — мгновенный радиус поворота точт ки 7.

После почленного деления равенства (2) на (3) и тождественных преобразований получаем формулу (1). При изменении угла 1 от нуля до максимального значения передаточное число незначительно изменяется. Поэтому в формулу (1) подставляется базовый угол 1г, в качестве которого выбирается либо нуль, либо максимальное значение угла у либо какое-нибудь промежу5 точное (усредненное) значение. При выборе в качестве базового угла нулевого угла формула (1) упрощается и приобретает следующий вид:

Однако расчеты по формуле (1) показывают, что при изменении угла 5 от нуля до тридцати пяти градусов, расстояние L меняется незначительно (всего на несколько процентов), поэтому для практических целей можно считать, что оно остается пос979192

5 тоянным, и в формулу (1) в качестве базового угла представлять любое фиксированное значение угла Х . Поскольку при управлении по заявляемому способу предусматривается отслеживание угла поворо-. та задних колес звена в соответствии с действительными векторами скоростей точек звена, а не по углам поворота колес или угла складывания автопоезда, то учитываются юз колес, боковой увод эластичных шин и т. п.

Технико-экономическая эффективность заявляемого способа обуславливается повышением эксплуатационной надежности процесса управления автотранспортным звеном, возможностью сцепки полуприцепа с любым тягачом, улучшением управляемости и безопасности движения, а также возможностью простой регулировки передаточного числа в зависимости от условной эксплуатации.

Формула изобретения

Способ управления поворотом автотранспортного звена, заключающийся в повороте задних колес относительно рамы данного звена и отслеживании угла поворота задних колес относительно упомянутой рамы, отличающийся тем, что, с целью улучшения управляемости путем обеспечения автономности процесса управления поворотом задних колес звена, поворачивают задние колеса в сторону, противоположную отклонению от продольной оси автотранспортного звена вектора скорости, взятого в точке звена, расположенной спереди от задних управляемых колес на расстоянии:

1пр

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 509485, кл. В 62 D 13/00, 1977 (прототип) .

1— (1у) — колесная база звена; — угол поворота задних колес относительно рамы звена; — передаточное число, до тех пор, пока угол между вектором скорости и продольной осью звена не станет

20 равным нулю.

979192 л

« т

I л лф .М

». /

Фиг.Х
