Состав для гидроизоляционного материала

Состав для гидроизоляционного материала

Иллюстрации

Показать все

Реферат

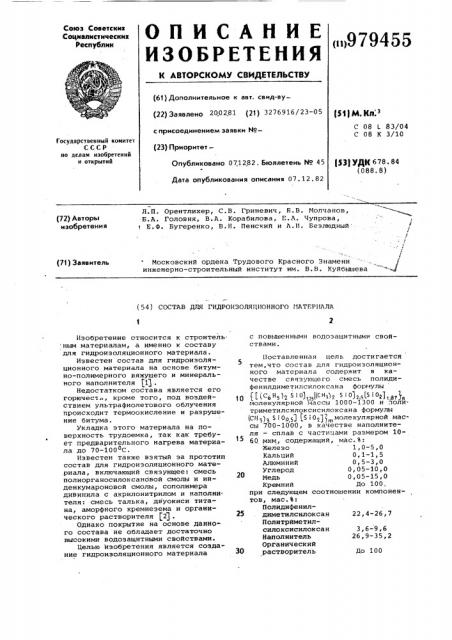

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (ii>979455 (61) Дополнительное к авт. спид-ву(22) Заявлено 200281 (21) 3276916/23-05 с присоединением заявки Мо(23) Приоритет—

Опубликовано 071282. Бюллетень Йо 45

Дата опубликования описания 07. 12. 82 (5 )М Кл з

С 08 L 83/04

C 08 К 3/10

Государственный комитет

СССР по делам изобретений и открытий ИЗ УДК 678. 84 (088. 8) «-1 у

Л.П. Орентлихер, С.В. Гриневич, Б.В. Молчанов, Б.А. Головня, В.A. Корабилова, E.A. Чупрова, Е.Ф. Бугеренко, В.Н. Пенский и A.И. Безлюдный (72) Авторы изобретени я

Московский ордена Трудового Красного Энамени инженерно-строительный институт им. В.В. Куйбышева (71) Заявитель (54) СОСТАВ ДЛЯ ГИДРОИЭОЛЯЦИОННОГО t1ATEP11A31A

3,6-9,6

26,9-35,2

Изобретение относится к строитель. ным материалам, а именно к составу для гидроизоляционного материала.

Известен состав для гидроиэоляционного материала на основе битумно-полимерного вяжущего и минерального наполнителя (1).

Недостатком состава является его горючест, кроме того, под воздействием ультрафиолетового облучения происходит термоокисление и разрушение битума.

Укладка этого материала на поверхность трудоемка, так как требует предварительного нагрева материала до 70-100ОC.

Известен также взятый за прототип состав для гидроизоляционного мате.риала, включающий связующее: смесь полиорганосилоксанбвой смолы и инденкумароновой смолы, сополимера дивинила с акрилонитрилом и наполнителя: смесь талька, двуокиси титана, аморфного кремнезема и органического растворителя (2) .

Однако покрытие на основе данного состава не обладает достаточно высокими водозащитными свойствами.

Целью изобретения является создание гидроизоляционного материала с повышенными водоэащитнымн свойствами.

11оставленная цель достигается тем,что состав для гидроиэоляционного материала содержит в качестве связующего смесь полидифенилдиметилсилоксана формулы

1 1. (Сь Н ) 2 S i О) > 1(С Нз) г S i 0) s 5 (S i 0211,этан молекулярной массы 1000-1300 и лолйтриметилсилоксисилоксана формулы (CH>)> S i 00 S) 5 i 02))„„молекулярной массы 700-1000, в качестве наполнителя — сплав с частицами размером 1060 мкм, содержащий, мас.11:

Железо 1,0-5,0

Кальций 0,1-1,5

Алюминий О, 5-3,0

Углерод 0,05-10,0

Медь 0,05-15,0

Кремний До 100, при следующем соотношении компонентов, мас. В:

Полидифенил25 диметилсилоксан 22,4-26,7

Политрйметилсилоксисилоксан

Наполнитель

Органический

30 растворитель До 100

979455

Т а б л и ц а 1

Мол. масса

Кинематическая вязкость раствора, сст.

Компоненты о

Полидифенилдиметилсилоксан

50-60

40-80

1000-1300

700-1000

0,5-1,0

0 8-1,5

1,5-2,5

2,0-3,0

Полисиноксан

Т а б л и ц а 2

Показатель

Отработанный сплав после синтеза

Метилхлорсиланов

Трихлорсилана

Фенилхлорсиланов

Состав, мас.Ъ железо

1,5

5,0

1,0

Од5

3,0

2,5

0,1

1,0

1,5

0,05

0,05

До 100

15 0

9,5

10,0

До 100

5,5

До 100

35,2

30,8

26,9

Полидифенилдиметилсилоксан мол. масса

1150

1300

1000

26,7

22,4

24,6

Загрузка, мас.Ъ о

Полисилоксан мол. масса

900

700

1000

Ваполнитель представляет собой тр ботанный сплав после синтеза эрганохлорсиланов (трихлорсилана), имеющий следующие характеристики: размер частиц 10-60 мкм, насыпной вес 1,2"-1,35 г/см, угол естественВ виде 60Ъ в бутилацетате; В виде 80Ъ р- ре в толуоле.

Состав для гидроизоляционного материала готовят перетиром вышеуказанных компонентов, по следующей технологии.

В барабан шаровой мельницы загружают 6ОЪ раствор в бутилацетате полидифенилдиметилсилоксана, 80Ъ растI

Алюми ний

Кальций

Медь

Углерод

Кремний

Загрузка, мас.Ъ ного откоса 85 С, сводообразование и комкование — отсутствуют.

Свойства кремнийорганических полимеров, используемых в качестве связующего, приведены в табл. 1.

Содержание остаточных групп мас вор в толуоле политриметилсилоксисилоксана и найолнитель. Смесь перетирают в течение 48 ч, после чего процеживают через 2-4 слоя марли.

Состав и свойства предлагаемой композиции представлены в табл. 2.

<

Продолжение табл. 2

979455

Показатель

Загрузка, мас.Ъ

3,6

9,6

6,2

34,5

100,0

41,1

100,0

38, 4

Итого

100, 0

17-20

15-17

16-18

I

Водоэащитные свойства гидроизоляционного состава испытывают на образцах иэ керамзитобетона, размером 10 10«10. Кисточкой с интервалом в 20 мин образцы дважды покрывают гидроизоляционным составом, после чего их сушат на воздухе в тече-. ние 24 ч. Испытания полученных покрытий проводят по ГОСТ 127301-78.

Та бл нца 3

Стандартная водонепроницаемость, сут.

Адгеэия к бетону, кгс/см

Стандартное водопоглощение, Ъ от массы образца

Состав композиции

9,3

Контрольный

По примеру 1

2,7

8-.10

8-9

2,5

9-10

11-17

3,4

Прототип

50 смесь полиднфенилдиметилсилоксана формулы $ ((C H<)z S i Oj ((ÑH,),5 i <))сzfS 1ОД<В Д молекулярной массы 1000-1300 и политриметилсилоксисилоксана фоРмулы1 ((СН ) g 5 i Og 5) (S i Oz))„,молекулярной массы 700-1000, в качестве наполнителя — сплав с частицами размером 10-60 мкм, содержащий, мас.Ъ:

Железо 1,0-5 0

Кальций 0,1-1,5 ® Алюминий 0,5-3,0

Углерод 0,05-10,0

Медь 0,05-15,0

Кремний До 100 при следующем соотношении компонен6S .тов, мас. Ъ:

Формула изобретения

Органический растворитель, мас. Ъ

Вязкость состава (по воронке ВЗ-4), с

Таким образом, использование состава по изобретению позволяет увеличить водонепроннцаемость на 12-ЗОЪ> а водопоглощение уменьшить на 1935Ъ.

Состав для гидроиэоляционного материала, включающий кремнийорганическое связующее, наполнитель и органический растворитель, о .т л и ч а ю шийся тем, что, с целью повышения водоэащитных свойств, состав содержит в качестве связующего

Свойства покрытий приведены в табл. 3.

Для сравнения в той же таблице приведены свойства покрытия на основе материала по прототипу.

25 Стандартное водопоглощение и водонепроницаемость образцов керамэнтобетона, обработанного составом по изобретению (марка цемента 500, B/Ö = 0,75), представлены в табл. 3.

979455

Составитель Б. Завин

Техред Т.фанта

Корректор М. Коста

Редактор Г. Гербер

Заказ 9276/7

Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ,113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Полидифенилдиметилсилоксан

Политриметилсилоксисилоксан

Наполнитель, указанный выше

Органический растворитель

22,4-26,7

3,6-9,6

26,9-35,2

До 100

Источники информации, принятые во внимание при экспертизе

1. Воробьев В.A. Строительные материалы. М., Иэ-во "Высшая школа", 1967, с. 357-369.

5 2. Авторское свидетельство СССР

Р 392715, кл. С 08 L 83/04, 1971 (прототип).
