Композиция для покрытий

Композиция для покрытий

Иллюстрации

Показать все

Реферат

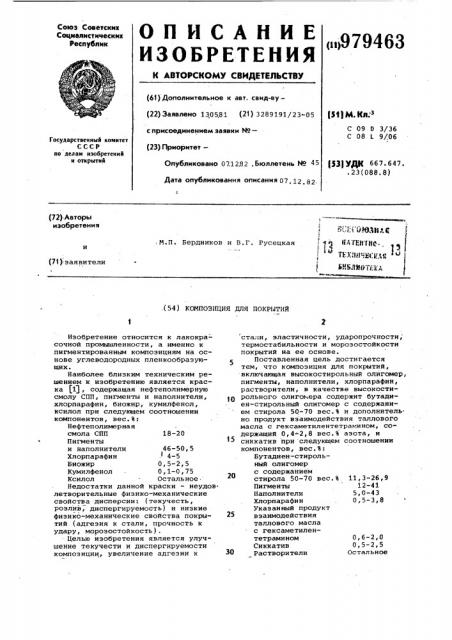

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено 130581 (21) 3289191/23-05 )31) М. КЛ. з с присоединением заявки М—

С 09 0 3/36

С 08 L 9/06

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет—

Опубликовано 071282 .Бюллетень Но 45 )33) УДК 667 647 ° .23(088.8) Дата опубликования описания 07. 12. 82. (72) Авторы изобретения

-":-::=(() езал g

Ий ГЕИ Ц1О. ьтящ дд„.

И.П. Бердников и Б.Г. Русецкая : а (71) заявители

:(54) КО 4ПОЗИЦИЯ ПЯ ПОКРЫ Ий

0,6-2,0

0,5-2,5

Остальное

Изобретение относится к лакокрасочной промышленности, а именно к пигментированным композициям на основе углеводородных пленкообраэующих.

Наиболее близким техническим решением к изобретению является красгса (1j, содержащая нефтеполимерную смолу СПП, пигменты и наполнители, хлорпарафин, биожир, кумилфенол, ксилол при следующем соотношении компонентов, вес.%:

Нефтеполимерная смола СПП 18-20

Пигменты и наполнители 46-50, 5

Хлорпарафин 4-5

Биожир 0 5-2,5

Кумилфенол 0,1-0,75

Ксилол Остальное

Недостатки данной краски — неудов летворительные физико-механические свойства дисперсии: (текучесть, розлив, диспергируемость) и низкие физико-механические свойства покрытий (адгеэия к стали, прочность к удару, мороэостойкость).

Целью изобретения является улучшение текучести и диспергируемости композиции, увеличение адгезии к стали, эластичности, ударопрочностн, термостабильности и мороэостойкости покрытий на ее основе.

Поставленная цель достигается тем, что композиция для покрытий, включающая высокостирольный олигомер, пигменты, наполнители, хлорпарафин, растворители, в качестве высокостирольного олигоьера содержит бутадиен-стирольный олигомер с содержанием стирола 50-70 вес.II н дополнитель. но продукт взаимодействия таллового масла с гексаметилентетрамином, содержащий 0,4- 2,8 вес.Ъ азота, и

15 снккатив при следущем соотношении компонентов, вес.%:

Бутадиен-стирольный олигомер с содержанием стирола 50-70 вес.Ъ 11,3-26,9

Пигменты 12-41

Наполнители 5,0-43

Хлорпарафин 0,5-3,8

Укаэанный продукт взаимодействия таллового масла с гексаметилентетрамином

Сиккатив

Растворители

979463

Вутадиен-стирольный олигомер бесцве Iíèé или желToBатый мягкий при ?О С полимер с содержанием стирос ла 50-75 вес. Ъ, п и -.. 1,55-1.,57 с

gO характеристической вязкостью в бензале менее 0,5, лучше 0,1-0,2; полярных функциональных групп нет.

Продукт взаимодействия таллового масла с гексаметилентетрамином получают путем обработки сырого или дистиллированного таллового масла гексаметилентетрамином при 180-210 С возможно в присутствии катализатора— соединений Zn, Са, Pb, Nn, растворимых в масле при температуре реакции.

Продукт представляет собой коричневую вязкую массу, полностью растворимую в углеродах, в воде не растворяется и не гидролизуется. Содержание связанного азота IIQ Кьельдалю

0,4-2,8 вес.Ъ от продукта.

В табл. 1 приведены составы композиции для покрытий.

В примерах 1, 6 и 9 используют олигомер с содержанием связанного стирола 68,5 вес.Ъ, в примерах 2, 4, 5, 7 и 8 — с содержанием стирола

50 вес.Ъ, в примерах 3 и 10 — с содержанием стирола 75 мас.Ъ.

Б примере 1 используют продукт взаимодействия таллового дистиллированного масла с гексаметилентетрамином (ГИТА) — содержание связанного азота 1,2 вес.Ъ., вязкость по ВЗ-4 при 20 С 440 Ст, кислотное число

158,7 мг КОН/г, в примерах 2,5,8, 9 и 10 — продукт взаимодействия дистиллированного таллового масла с гексаметилентетрамином, содержание связанного а;зота 0,4 вес.Ъ, кислот ное число 161,3 мг КОН/г, вязкость по ВЗ-4 131 Ст, в примерах 3, 4, 6 и 7 продукт взаимодействия сырого таллового масла с ГИТА — коричневая вязкая масса с кислотным числом

133 мг KOH/ã, содержание связанного азота 2,8 вес.Ъ.

В качестве сиккатива используют свинцово-марганцевый нафтенатный сиккатив НФ-1.

Указанный сиккатив может быть заменен в заявленном количестве в интервале 0,5-2,5Ъ от композиции на свинцово-марганцевый таллат, линолеат или реэинат без изменения свойств композиции, лишь использование резината вызывает незначительное

10 ускорение сушки при сохранении других свойств на достигнутом уровне.

Композицию готовят простым смешением компонейтов в любой последовательности с последующим диспергиро15 ванием на известном оборудовании (бисерные машины, шаровые мельницы).

Пример 1. В раствор олигомера в сольвенте вводят продукт взаимодействия таллового масла с гексаметилентетрамином, хлорпарафин и иккатив, перемешивают до растворения, добавляют двуокись титана и микротальк, перемешивают, полученную пасту перетирают на бисерных машинах

Готовую композицию наносят на поверхность любым традиционным способом: валиком, кистью, краскораспылителем, наливом.

Б табл. 2. представлены данные по физико-механическим свойствам для покрытия по предлагаемому и известному решениям.

Предлагаемая композиция имеет более широкую область применения, З5 Вчем у прототипа, композиция может быть использована для покрытий по металлу как естественной, так и горячей сушки, покрытий по древесине, покрытий по пористым силикатным ма40 териалам.

Таким образом,изобретение позволяет упростить и ускорить процесс изготовления композиции, расширить область применения углеводородных

45 пигментированных композиций.

979463

1 о I ((1

I

f

О 1

I

° "(1

)1

«1

1 х

1 ( тМ с Щ с

1 (ч м м с м м

О\ с

О1 с

C) an а (СЧ

1 I (м

Н с

I г-(с-((%-» с о м

Ю с ((е с

Ю (Ч М

I с-(Ф

1 I I

f0 ч-( с (Ц) о

Ю с Ф м

o m

1 ф

1 (ц

an с (1 I 1

1

1

t I

1 !

Dl (с с с М (с

an г N

М-(Ц) с

I «-1 (с с

C) ГЧ с

Я (1 I 1

% ( о (О с

I а-4 СЧ

aD с

%-» м

aD 1

1 а

1 I 1

I

tn 1

I (Ч с an (с(с

I N О

1О

an

Ю г(rl

1 I I

1

1

1 с(I

I

СЧ

Я с

Ю с

an м

aD с

1 I !

1

I

M 1

1 (1

1

СЧ (1

Ю о с

1О (Ч

1 (1

1 -1

ch aD с с

ЧЭ ч-( м Ф с с(е с

% Ч % (о с

%(1 х х о о

° ° ф

Н ftl

I(C е о з И

° ° (ч-( оЦ г х \ н о(Э

Ф д а д o f(f

I ф Ц о их

V u4

3 Ю

Ц 1 о (:( а х х н х

v x ! Э х а э э э а х х (((4 F4 нх о вЦ . Ц ао х н и( х х д о х д .х о о î а х >ь х о 6 Й у х и д х

5 2 о м и

5 а

1 ф

1 Х а

1 (»

I ! о

I (»

1 (f(! о н

1 ф

I Х ,! о (у о

1 Х

1 (ф

I Х х

1 fff

1 К а

I Э ( о

I u

1

1 !

1

1

I

1

1 (I

1

Я 1 н

Х 1

Э 1

Х 1

- о

2 1.

1

1

1

I о о с с (с 1О CO о о О1 с с с

I I I (Ч М с-((Ч о о

О\ м

Ю с О (О) Щ с с Я с с с Щ м I I Ev гч о <ч м

1 и 4

v (f:Og

QtfI Х

1 .

fff g P

ff(O e

4 Н н.о х хасэ ох(: о н ((н3

Ю х

К а

Ф

Ю х е х н о е

Ill е х

Х Ц

1 О m Н ое а а х

Са

%-!

%.Ч

Ю

Са

%! х. .К а.

Ц (О ) с

Ю х ф

lg о и -!

Ъ

Ю о

ln с

Cl ао аА

Са аА

О!

Са

1

I !

%-!

Щ с

5 у

Э х

Х х о н и

О1

Ю

Ю о о

1 аА

1

1 ,1

1

1

Ф .I

1! аА с

1

1, I

1О !!!

1

1 1

1 1

1 I

1 гi I

1 1

1 — -1 (Ч аА с

1

1

1

I х еи а,о еo

Н О о о н.v

Йо5 ос,о о х х х х х аЙ о! е я е на, ди на оо о ъ

Х,! х . ох а а

1: И

1

1

1 (!

1

1 сЧ !

«1 1 х

1! а I ф

I

i

1

1

I!

l ! ! !

1

I

1

I

I

1 а

1 а

Э

Е а, И о х .х х х о

1Е о

1

I

I

1

I !

I

I

° I

11! д Й н о о е о

М ь

1!! Е4 х ф х ! :

Э н х а о

Й

Э к о й 4 Х

Ia „3 хо дхх нео о д охн х ае

e O !II

О! О

o e охх ий5

979463

1 ма аа ххх

Ф ах х ае и Е

11I 4 I1I хоа х х дцх х х х

Э Э К Р\ хцхо

Фохт ноео

u e IaI W до н<ч х

o s о

3 аоа, ей х аоо

Е< х 4

1! а д х а

m o х ео

Х !» о д х н х

Pl c оох аох

CI O1 д и н о

o o о х д ох х1а о нос ov ох Xd (О Х Х Хю

Ц ЭХ OAI хан н

ouzel о ина о

ooы ц

eОО О1!

О Х IOAI

979463 (I 6 1

I X

Н I

I Э

1 ф I

I 0) I ! к(I 1

I Ю 1

f""w I

Г

I

I

I «h

К х

zv оо

Я Р4 ф+!

СР

0 СЧ

Э Х

0 0

Ф И

1 т(I

° 1 ц 1

y I 1

Э(! х х !

Э (K ( о, о

i0 1

1

1

1

1 (1

I 1

I Х 1 — 1

1 C I

1 а 1

1 Э 1

I Х l 1

1 0(u>1

I t» I 1

I I

I t» t I о

1 1

I и 1

I Х 1

1 (1

I Х I

1 ((1а! (о!

1 (— -1 о ! Х 1 1

1 I - 1

1 1

1 т(1

1 I

1 1

Г

1 1

1 1

1 1

I I

I 1

Г }

1 (I t

I 1

1 I

I Р4

I

I (1

1 1

1 I

I I 1

1 I I

1 I 1 1

I 1 1

1 1

I 1

1 1

1 1

1 1

l 1

1 Х I (1

1 Э I

1 Н 1

1 Ф 1

I m 1

1 ((t I .

1 X 1 о

1 И I

1 " I

1 1 ! 1

С Ъ

Ц(1 о о л ч-4

1 X

О х х ж ф х о

Э ф (: х н

Э Н щ

v x х ф о х е и а

Э ( о

Ц х

tJ

Ф Х

Э

aах ход (б ф х

4 и

0. О

30, 979463

11,3-26,9

12-41

5,0-43

0,5-3,8

0,6-2,0

0,5-2,5

Остальное

Составитель Н. Хрусталева

Техред Т.Фанта Корректор М. Коста

Редактор М. Дылын

Заказ 9277/7 Тираж 661 Подписное

ЬНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Формула изобретения.

Композиция для покрытий, включающая высоковольтный олигомер, пигменты, наполнители, хлорпарафин, растворители, о т л и ч а ю щ а я с я тем, что, с целью улучшения текучести и диспергируемости композиции, увеличения адгезии к стали, эластичности,ударопрочности, термостабильности и морозостойкости покрытий на ее основе, она в качестве высокостирольного олигомера содержит бутадиен-стирольный олигомер с содержанием стирола 50-75 вес.Ъ и дополнительно продукт взаимодействия таллового масла с гексаметилентетрамином, содержащий 0,4-2,8 вес.% азота, и сиккатив при следующем соотношении компонентов, вес.Ъ."

Бутадиен-стироль- ный олигомер с содержанием стирола 50-75 вес.%

Пигменты

Наполнители

Хлорпарафин

Указанный продукт взаимодействия таллового масла с гексамбтилентетрамином

Сиккатив

Растворители

Источники информации, 5 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 504821, кл. С 09 0 3/733, 1974 (прототип).
