Реферат

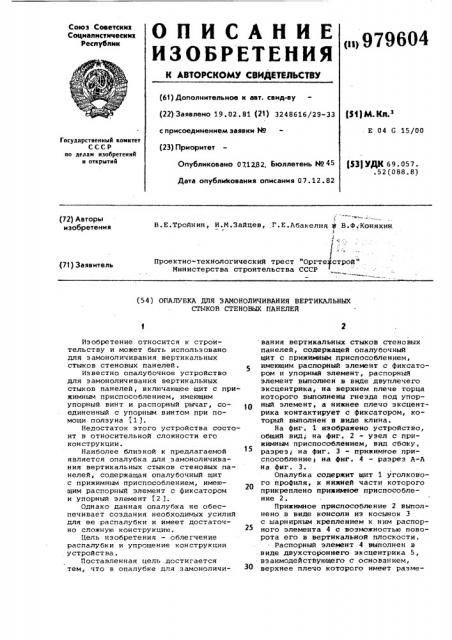

ОПИСАНИЕ,щ 604

ИЗОБРЕТЕНИЯ

CDIo3 Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19. 02, 81 (21) 3248616/29-33 ($1) М. КП.З с присоединением заявки М. Е 04 G 15/00

Государственный комнтет

СССР по делам нзобретеннй н открытнй (23) Приоритет ($3) УДК 69. 057.. 52 (088. 8) Опубликовано 071282. Бюллетень М 45

Дата опубликования описания 07.12.82 (72) Авторы изобретения

В.E.Òðoéíèí, И.М.Зайцев, Г.Е,Абакелия в В.Ф;Коняхин

Проектно-технологический трест "Оргте строй"

Министерства строительства СССР (71) Заявитель (54) ОПАЛУБКА ДЛЯ ЗАМОНОЛИЧИВАНИЯ ВЕРТИКАЛЬНЫХ

СТЫКОВ СТЕНОВЫХ ПАНЕЛЕЙ

15

25

Изобретение относится к строительству и может быть использовано для замоноличивания вертикальных стыков стеновых панелей.

Известно опалубочное устройство для замоноличивания вертикальных стыков панелей, включающее щит с прижимным приспособлением, имеющим упорный. винт и распорный рычаг, соединенный с упорным винтом при помощи ползуна (1 3.

Недостаток этого устройства состоит в относительной сложности его конструкции.

Наиболее близкой к предлагаемой является опалубка для замоноличивания вертикальных стыков стеновых панелей, содержащая опалубочный щит с прижимным приспособлением, имеющим распорный элемент с фиксатором и упорный элемент (2 3.

Однако данная опалубка не обеспечивает создания необходимых усилий для ее распалубки и имеет достаточно сложную конструкцию.

Цель изобретения — облегчение распалубки и упрощение конструкции устройства.

Поставленная цель. достигается тем, что в опалубке для замоноличи вания вертикальных стыков стеновых панелей, содержащей опалубочный щит с прижимным приспособлением, имеющим распорный элемент с фиксатором и упорный элемент, распорный элемент выполнен в виде двуплечего эксцентрика, на верхнем плече торца которого выполнены гнезда под упорный элемент, а нижнее плечо эксцентрика контактирует с фиксатором, который выполнен в виде клина.

На фиг. 1 изображено устройство, общий вид, на фиг. 2 - узел с прижимным приспособлением, вид сбоку, разрез; на фиг. 3 - прижимное приспособление> на фиг. 4 — разрез A-A на фиг. 3.

Опалубка содержит щит 1 уголкового профиля, к нижней части которого прикреплено прижимное приспособление 2.

Прижимное приспособление 2 выполнено в виде консоли из косынок 3 с шарнирным креплением к ним распорного элемента 4 с возможностью поворота его в вертикальной плоскости.

Распорный элемент 4 выполнен в виде двухстороннего эксцентрика 5, взаимодействующего с основанием, верхнее плечо которого имеет разме979604 щенные веерообразно гнезда 6 для съемного дополнительного рычага 7 типа монтажного ломика.

К косынкам 3 укреплен на гибкой связи фиксатор в виде клина 8, размещенного между эксцентриком 5 и основанием, Опалубка работает следующим образом.

Устанавливают щит 1 к полости стыка, в гнездо 6 вставляют монтажный ломик 7 и поворачивают его в сторону стыка. При повороте эксцентрика 5 создаются значительные распорные усилия. Фиксацию положения эксцентрика осуществляют клином 8 путем установки его между эксцентриком и основанием.

После укладки бетонной смеси в полость стыка, виброуплотнения и набора бетоном необходимой прочности путем нажатия рычага 7 в сторону щита 1 вынимают клин 8 и поворачи вают рычаг на себя, который второй стороной эксцентрика 5 создает распорные усилия с щитом 1 с образова-. нием составляющей силы отрыва щита от стыка, чем и обеспечивается достижение поставленной цели.

Применение конструкции опалубки с использованием двухстороннего эксцентрика в качестве распорного элемента, используемого при установке опалубочного щита и его отрыве при твердении бетона с приводом последнего монтажным ломиком, значительно упрощает процесс устройства стыка и повышает удобство использования опалубки. !

О

Формула изобретения

Опалубка для замоноличивания вертикальных стыков стеновых панелей, содержащая опалубочный щит с прижим15 ным приспособлением, имеющим распорный элемент с фиксатором и упорный элемент, отличающаяся тем, что, с целью облегчения распалубки и упрощения конструкции, рас;д порный элемент выполнен в виде двуплечего эксцентрика, на верхнем плече торца которого выполнены гнезда под упорный элемент, а нижнее плечо эксцентрика контактирует с фиксато25 ром, который выполнен в виде клина.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р197925, кл. Е 04 G 15/00, 1967.

2. Авторское свидетельство СССР

9688586, кл. Е 04 G 15/00, 1978.
