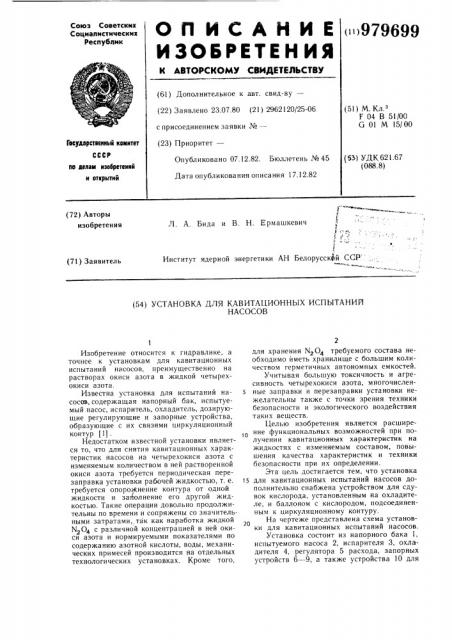

ОП ИСАНИЕ

ИЗЬВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >979699 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.07.80 (21) 2962120/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 04 В 51/00

С 01 М 15/00

Гасударственный комитет

Опубликовано 07.12.82. Бюллетень № 45

Дата опубликования описания 17.12.82 (53) УДК 621.67 (088.8) IIo делам изобретеиий и открытий (72) Авторы изобретения

Л. А. Бида и В. Н. E рмашкевич

Институт ядерной энергетики АН Белорусский ССР (71) Заявитель (54) УСТАНОВКА ДЛЯ КАВИТАЦИОННЪ|Х ИСПЫТАНИЛ

НАСОСОВ

Изобретение относится к гидравлике, а точнее к установкам для кавитационных испытаний насосов, преимущественно на растворах окиси азота в жидкой четырехокиси азота.

Известна установка для испытаний насосов, содержащая напорный бак, испытуемый насос, испаритель, охладитель, дозирующие регулирующие и запорные устройства, образующие с их связями циркуляционный контур (1).

Недостатком известной установки является то, что для снятия кавитационных характеристик насосов на четырехокиси азота с изменяемым количеством в ней растворенной окиси азота требуется периодическая перезаправка установки рабочей жидкостью, т. е. требуется опороЖнение контура от одной жидкости и заполнение его другой жидкостью. Такие операции довольно продолжительны по времени и сопряжены со значительными затратами, так как наработка жидкой

N O4 с различной концентрацией в ней окисй азота и нормируемыми показателями по содержанию азотной кислоты, воды, механических примесей производится на отдельных технологических установках. Кроме того, 2 для хранения Мз04 требуемого состава необходимо иметь хранилище с большим количеством герметичных автономных емкостей.

Учитывая большую токсичность и агресивность четырехокиси азота, многочисленные заправки и перезаправки установки нежелательны также с точки зрения техники безопасности и экологического воздействия таких веществ.

Целью изобретения является расширение функциональных возможностей при получении кавитационных характеристик на жидкостях с изменяемым составом, повышения качества характеристик и техники безопасности при их определении.

Эта цель достигается тем, что установка

ts для кавитационных испытаний насосов дополнительно снабжена устройством для сдувок кислорода, установленным на охладителе, и баллоном с кислородом, подсоединенным к циркуляционному контуру.

На чертеже представлена схема установки для кавитационных испытаний насосов.

Установка состоит из напорного бака 1, испытуемого насоса 2, испарителя 3, охладителя 4, регулятора 5 расхода, запорных устройств 6 — 9, а также устройства 10 для

979699 сдувок кислорода и баллона 11 с кислородом.

Установка работает следующим образом.

После заполнения контура жидкой NzO<, например через вентиль 7, снимают кавитационную характеристику насоса 2 на чис- 5 той четырехокиси азота обычным способом.

Затем для получения характеристик насоса на растворах окиси азота в жидкой четырехокиси азота в этой же установке получают раствор необходимой концентрации. Для

1О этого включают испаритель 3, охладитель 4 и устройство 10 сдувок кислорода и часть жидкой Nz 0.1 направляют через запорное устройство 9 в испаритель 3, где она испаряется и диссоциирует при 250 — 500 С с образованием смеси газов по реакции 15

NzOq 2 NOz 2NO+Oz .

Образовавшиеся газы поступают в охладитель 4, где происходит быстрое их охлаждение при пониженных (до +10 — -10 С) температурах, и окись азота из смеси газов растворяется в образующемся конденсате, а освободившийся за счет этого кислород вместе с частью паров NOz попадает в охладитель 4, из которого кислород как неконденсирующийся газ удаляется на сдувку. Образовавшийся в охладителе 4 раствор окиси азота поступает в напорный бак 1. После получения требуемого раствора в баке 1 сни1мают кавитационные характеристики насоса на полученном растворе известными способами.

При необходимости повысить концентрацию раствора окиси азота в четырехокиси азота часть имеющегося в баке 1 раствора снова направляют в испаритель 3 и охладитель 4 для очередной операции получения требуемого раствора.

Для снятия кавитационных характеристик другого насоса поступают следующим образом. Необходимые характеристики получают сначала на имеющемся растворе в контуре установки, затем из баллона 11 через запорное устройство 6 вводят в контур установки кислород в достаточном количестве для полного окисления растворенной в жидкости окиси азота. После этого снимают кавитационные характеристики данного насоса на полученной таким образом чистой четырехокиси азота.

Таким образом, предлагаемое решение дает возможность значительно расширить возможности установки, упростить процесс получения кавитационных характеристик насосов на жидкой четырехокиси азота и растворах в ней окиси азота, поскольку не требуется замена в контуре установки жидкости для различных условий испытаний.

Кроме того, установка позволяет повысить качество снятых характеристик, так как исключается возможность попадания в контур инородных примесей при частой замене в ней рабочей жидкости различного состава.

Формула изобретения

Установка для кавитационных испытаний насосов на жидкостях с изменяемым составом, включающая напорный бак, испытуемый насос, испаритель, охладитель, дозирующие,регулирующие и запорные устройства, образующие с их связями циркуляционный контур, отличающаяся тем, что с целью расширения ее функциональных возможностей при получении кавитационных характеристик на жидкостях с изменяемым составом, повышения качества характеристики и техники безопасности при их определении, установка снабжена устройством для сдувок кислорода, установленным на охладителе, и баллоном с кислородом, подсоединенным к циркуляционному контуру.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 779642, кл. F 04 В 51/00, 1978.
