Реферат

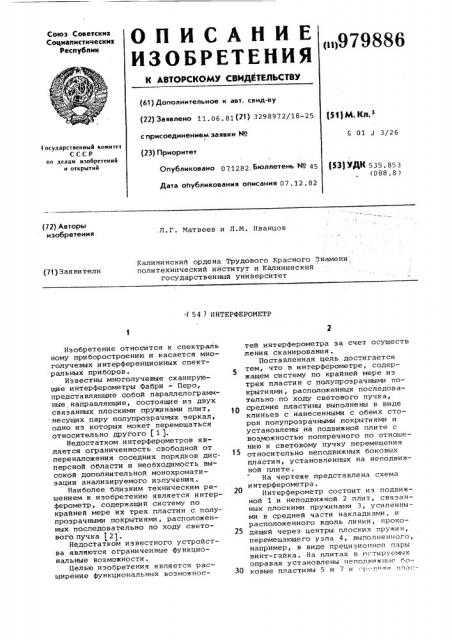

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11. 06. 81(21) 3298972/18-25 (51) М. Кд.з с присоединением заявки М (23) Приоритет

G 01 J 3/26

1осударственный комитет

СССР по делам изобретений и открытий (З) УДК 535. 853 (088. 8 ) Опубликовано 071282 Бюллетень М2 45

Дата опубликования описания 07. 12. 82 (72) Авторы изобретения.Л.Г. Матвеев и Л.М. Иванцов

Калининский ордена Трудового Красного Знамени политехнический институт и Калининский государственный университет (71) Заявители

i(54 ) ИНТЕРФЕРОМЕТР

Изобретение относится к спектраль ному приборостроению и касается многолучевых интерференциоиных спектральных приборов.

Известны многолучевые сканирующие интерферометры Фабри - Перо, представляющие собой параллелограммные направляющие, состоящие из двух связанных плоскими пружинами плит, несущих пару полупрозрачных зеркал, одно из которых может перемещаться относительно другого (1 ).

Недостатком интерферометров является ограниченность свободной от переналожения соседних порядков дисперсной области и необходимость высокой дополнительной монохроматизации анализируемого излучения.

Наиболее близким техническим решением к изобретению является интерферометр, содержащий систему по крайней мере их трех пластин с полупрозрачными покрытиями, расположенных последовательно по ходу светового пучка (2).

Недостатком известного устройства являются ограниченные функциональные воэможности.

Целью изобретения является расширение функциональных воэможностей интерферометра за счет осуществ ления сканирования.

Поставленная цель достигается тем, что в интерферометре, содержащем систему по крайней мере из трех пластин с полупрозрачными покрытиями, расположенных последовательно по ходу светового пучка, средние пластины выполнены в виде клиньев с нанесенными с обеих сторон полупрозрачными покрытиями и установлены на подвижной плите с воэможностью поперечного по отношению к световому пучку перемещения относительно неподвижных боковых пластин, установленных на неподвижной плите.

На чертеже представлена схема интерферометра.

Интерферометр состоит иэ подвижной 1 и неподвижной 2 плит, связанных плоскими пружинами 3, усиленны— ми в средней части накладками, и расположенного вдоль линии, проходящей через центры плоских пружин, перемещающего узла 4, выполненного, например, в виде прецизионной пары винт-гайка. На плитах в котируемых оправах установлены неполвнжные FoЗО ковые пластины 5 и 7 и ..р тя п.lg(—

979886 тина 6, обращенные друг к другу поверхности которых имеют полупроэрач ные покрытия . Средняя пластина б изготовлена в виде клина и установлена на подвижной плите 1. Устройство может содержать и более трех пластин с полупрозрачными покрытиями, причем возможна установка и парных пластин. Толщины рабочих промежутков между отражающими поверхностями устанавливаются кратными и та кими, чтобы ширина спектрального интервала, пропускаемого предыдущими пластинами, не превышала свободной дисперсионной области последующих.

Устройство работает следующим образом.

Под действием перемещающего узла 4 происходит передвижение подвижной плиты 1 и средней пластины 6.

При этом из-за ее клиновидности изме. няются толщины рабочих промежутков между неподвижными боковыми пластинами 5 и 7 и средней пластиной б и осуществляется сканирование спектра.

Согласованность изменений толщин обоих рабочих промежутков достигается благодаря тому, что тангенсы углов наклона отражающих поверхностей пластин к направлению перемещения пропорциональны порядкам спектра в промежутках., Действующая клиновидность средней пластины б может изменяться ориентацией ребра клина относительно направления перемещения путем вращения средней пластины б относительно оси светового пучка.

Высокая светосила и неплохое разрешение интерферометра обуславливают его большую ценность для исследований в инфракрасной области спектра, где используются источники малой яркости и "тепловые". приемники невысокой чувствительности. Большим до5 cTGHHcTBQM интерферометра является компактность, уменьшение количества пластин на два промежутка и потерь света. Благодаря осуществлению сканирования спектра предложен10 ный интерферометр решает задачу создания универсальных светосильных интерференционных спектрометров.

Формула изобретения

Интерферометр, содержащий систему по крайней мере иэ трех пластин с полупрозрачными покрытиями, расположенных последовательно по ходу светового пучка, о т л и ч а ю щ и и ° с я тем, что, с целью расширения функциональных возможностей, эа счет осуществления сканирования средние пластины выполнены в виде клиньев с нанесенными с обеих сторон полупрозрачными покрытиями и установлены на подвижной плите с возможностью поперечного по отношению к световому пучку перемещения относительно неподвижных боковых пластин, установленных на неподвижной плите.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

35 9 554472, кл. G 01 J 3/26, 1975.

2. Королев Ф.А. Спектроскопия вЫсоКой разрешающей силы. М., ГИТЛ, 1953, с. 122.
