Реферат



Союз Советскнн

Соцналнстнческнн

Реслублнк

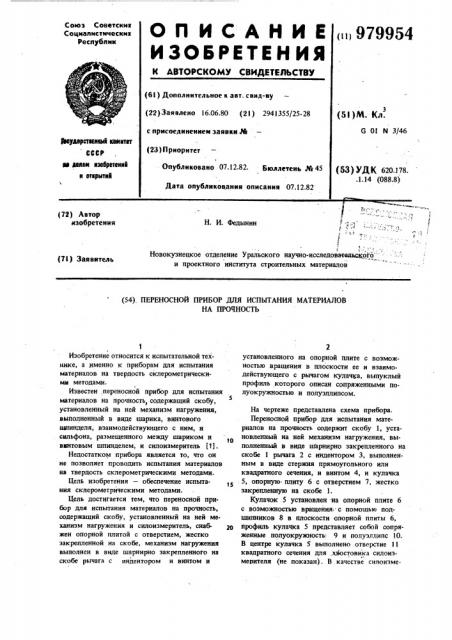

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 979954 (6l ) Дополнительное к авт. свид-ву (22) Заявлено 16.06.80 (21 ) 2941355/25-28 с присоединением заявки М (51)M. Кл.

G 01 N 3/46 фбуАэрстниньй квинтет

СССР аа асалам нзобретеннй н отнрытнй (23)Приоритет

Опубликовано 07.12.82. Бюллетень Юе 45 (53) УДК 620 178. .1.14 (088.8) Дата опубликования описания 07.12.82

Н. И. Федынин !.:,-: ... -" 1

I т;-... т т

1 (Новокузнецкое отделение Уральского научно-исследовательского и проектного института строительных материалов (72) Автор изобретения (71) Заявитель (54). ПЕРЕНОСНОЙ ПРИБОР ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

НА ПРОЧНОСТЬ

Изобретение относится к испытательной технике, а именно к приборам для испытания материалов на твердость склерометрнческимк методами.

Известен переносной прибор для испытания материалов на прочность, содержащий скобу, установленный на ней механизм нагружения, выполненный в виде шарика, винтового шпинделя, взаимодействующего с ним, и свльфона, размещенного между шариком и вантовым шпинделем, и силоизмеритель 11).

Недостатком прибора является то, что он не позволяет проводить испытания материалов на твердость склерометрическими методами.

Цель изобретения — обеспечение испытат5 ния склерометрическими методами.

Цель достигается тем, что переносной прибор для испытания материалов на прочность, содержащий скобу, установленный на ней механизм нагружения н силоизмеритель, снабжен опорной плитой с отверстием, жестко закрепленной на скобе, механизм нагружения выполнен в виде шарнирно закрепленного на скобе рычага с индентором и винтом и установленного на опорной плите с возможностью вращения в плоскости ее н взаимодействующего с рычагом кулачка, выпуклый профиль которого описан сопряженными полуокружностью и полуэллипсом.

На чертеже представлена схема прибора.

Переносной прибор для испытания материалов на прочность содержит скобу 1, установленный на ней механизм нагруження, выполненный в виде шарнирно закрепленного на скобе 1 рычага 2 с индентором 3, выполненным в виде стержня прямоугольного илн квадратного сечения, и винтом 4, и кулачка

5, опорную плиту 6 с отверстием 7, жестко закрепленную на скобе 1.

Кулачок 5 установлен на опорной плите 6 с возможностью вращения: с помощью подшипников 8 в плоскости опорной плиты 6, профиль кулачка 5 представляет собой сопряженные полуокружность-: 9 и полуэллипс 10.

В центре кулачка 5 выполнено отверстие 11 квадратного сечения для,хйостовика силоизмепителя (не показан). В качестве силоизме. Формула изобретения

Переносной прибор для испытания материалов на прочность, содержащий скобу, установленный на ней механизм нагружения и силоизмеритель, отличающийся тем, что, с целью обеспечения испытаний склерометрическими методами, он снабжен опорной плитой с отверстием, жестко закрепленной на скобе, механизм нагружения выполнен в виде шарнирно закрепленного на скобе рычага с индентором и винтом и установленного на опорной плите с возможностью вращения в плоскости ее и взаимодействующего с рычагом кулачка, выпуклый профиль которого описан сопряженными полуокружностью и полуэллипсом.

Источники информации, принятые,во внимание при экспертизе

1. Авторское свидетельство СССР Р 66И1, кл. G 01 N 3/42, 1944.

3 979 рителя служит ручной динамометрический ключ.

Прибор работает следующим образом.

Прибор устанавливается опорной плитой на испытуемую поверхность и с помощью винта

12 крепится на испытуемом изделии.

Вращением винта 4 идентор 3 приводится в контакт с испытуемой поверхностью с помощью динамометрического ключа при постоянном усилии, :затяжки, которое в 3 — 5 раз меньше по сравнению с величиной затяжки винта 12. Кулачок 5 установлен в начальное положение, соответствующее примыканию к скобе 1 полудуги 9 круга.

Затем кулачок 5 динамометрическим ключом поворачивается на 90, при этом рычаг

2 отклоняется в сторону на расстояние, соответствующее разнице в размерах полуокружности 9 и полуэллипсов 10, а индентор

3 вдавливается в испытуемый материал, нанося царапину. По индикатору динамометрического ключа фиксируется максимальная величина усилия,. развиваемого при местном разрушении материала (бетона, например), а по тарировочному графику определяют прочность материала.

Глубина образующейся царапины (величина усилия разрушения) зависит от угла наклона рычага 2 относительно опорной плиты 6, а

954 4 также от ширины индентора 3. Установлено, что при испытании тяжелого бетона марок

200 — 800 оптимальная величина угла наклона рычага составляет 60 — 70 .

Изобретение позволяет проводить испытания на прочность склерометрическими методами уже готовых изделий в труднодоступных местах.
