Устройство для навивки цилиндрических пружин

Устройство для навивки цилиндрических пружин

Иллюстрации

Показать все

Реферат

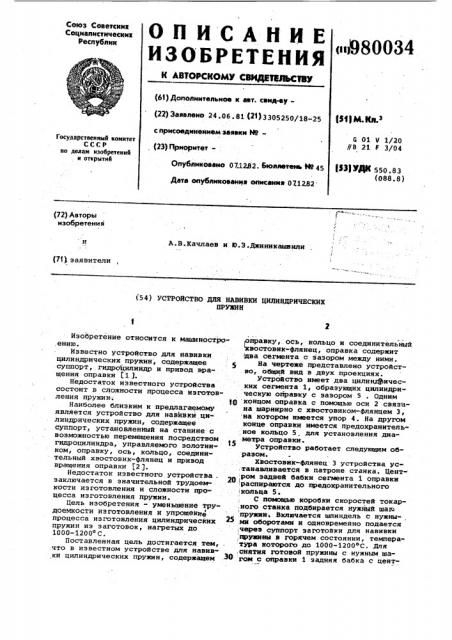

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИИЛЬСТВУ

Союз Советскнк

Социалистических

Республик

< 980034 (61) Дополнительное к авт. саид-ву(22) Заявлено 24. 06 . 81 (21) 3 305250/18-25

1Я) М.Na.

С 01 V 1/20

//8 21 F 3/04 с присоединением заявки H9Государственный комитет

СССР по делам изобретений и открытий (23) Прморитет Щ ЩК 550.83 (088.8) Опублмковамо 07.1282. Бюллетень Й 45

Дата о у опнсанмв 0 41282 (72) Авторы изобретения

А.В.Качлаев и Ю.З.Джиникашвили (71) заявители (54) УСТРОЙСТВО ДЛЯ НАВИВКИ ЦИЛИНДРИЧЕСКИХ

ПРУЗИН

Изобретение относится к машиностро,ению.

Известно устройство для навивки цилиндрических пружин, содержащее, 5 суппорт, гидроцилиндр и привод вращения оправки (1 ).

Недостаток известного устройства состоит в сложности процесса изготовления пружин. t0 наиболее близким к предлагаемому является устройство для навивки цилиндрических пружин, содержащее суппорт, установленный на станине с возможностью перемещения посредством гндроцнлиндра, управляемого золотником, оправку, ось, кольцо, соединительный хвостовик-флянец и привод вращения оправки т2 ).

Недостаток известного устройства, заключается в значительной трудоем" кости изготовления и сложности процесса изготовления пружин.

Цель изобретения - уменьшение трудоемкости изготовления и упрощение процесса изготовления цилиндрических пружин иэ заготовок, нагретых до

1000-1200 С.

Поставленная цель достигается тем, . ,что в известном устройстве для навивки цилиндрических пружин, содержащем правку,.ось, кольцо и соединительный

1 востовик-флянец, оправка содержит два сегмента с зазором между ними.

На чертеже представлено устройст.во, общий вид в двух проекциях.

Устройство имеет два цилинтфических сегмента 1, образующих цилиндрическую оправку с зазором S . Одним концом оправка с помощью оси 2 связана шарнирно с хвостовиком-флянцем 3, .иа котором имеется упор 4. На другом конце оправки имеется предохранительное кольцо 5 для установления диаметра оправки.

Устройство работает следующим образом.

Хвостовмк-флянец 3 устройства ус.танавливается в патроне станка. Цент;ром задней бабки сегмента 1 оправки распираются до предохранительного .кольца 5.

С помощью коробки скоростей токар:ного станка подбирается нужный шаю пружин. Включается шпиндель с нужны-, .ми оборотами и одновременно подается через суппорт заготовки для навивки

:пружзииФ в горячем состоянии, температура которого до 1000-1200 с. Для ,снятия готовой пружины с нужным maгом с оправки 1 задняя бабка с цент986034

Формула изобретения

Составитель Е.Городничев

Редактор Е.Кннив Техред E.Õàðèòîí÷Hê

Корректор Г.Решетник т

Заказ 9353/36 Тираж 717 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", .r.Óærîðîä, ул.Проектная, 4 ром отодвигается направо, при этой создается зазор между готовой пружиной и оправкой 1, и снимается готовая пружина с нужным шагом.

Предлагаемое устройство позволяет уменьшить трудоемкость при изготовле- нии пружины сжатия-растяжения в го рячем состоянии заготовки и повысить ее качество и надежность.

Устройство для навивки цилиндрических пружин, содержащее оправку, ось, кольцо и соединительный хвостбвик-флянец, о т л и ч а ю щ е е с я тем, что, с целью уменьшения трудоемкости изготовления и упрощения процесса изготовления цилиндрических пружин из заготовок, нагретых до

1000-1200ОС, оправка содержит два сегмента с зазором между ними.

Источники инФормации, принятые Во внимание при экспертизе

1. Патент США М 2653305 ,кл. 340-155, опублик. 1953.

2. Авторское свидетельство СССР Р 598677 ю кл ° В 21 Е 3/04 к 1978 (прототип) е
