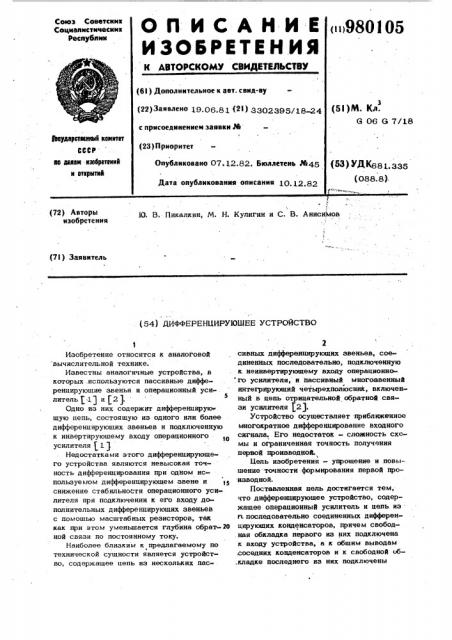

Ю. В. Пикалкин, М. Н. Кулигин и С. В. Анисимов (72) Авторы изобретения (7l ) Заявитель (54) ДИФФЕРЕНБИРУЮШЕЕ УСТРОЙСТВО
Изобретение относится к аналоговой вычислительной технике.
Известны аналогичные устройства, в которых .используются пассивные дифференцирующие звенья и операционный усилитель 1) и 12).
Одно из них содержит дифференцирую шую цепь, состоящую из одного или более дифференцируюших звеньев и подключенную к инвертирующему входу операционного усилителя (1 1
Недостатками этого дифференцируюшего устройства являются невысокая точность дифференцирования при одном используемом дифференцирующем звене и снижение стабильности операционного усилителя при подк лючении к его входу дополнительных дифференцирующих звеньев с помощью масштабных резисторов, так как при этом уменьшается глубина обрат-20 ной связи по постоянному току.
Наиболее близким к предлагаемому по
1 технической сущности является устройство, содержащее цепь из нескольких пас2 сивных дифференцирующих звеньев, соединенных последовательно, подключенную к неинвертирующему входу операционно го усилителя, и пассивный многозвенный интегрирующий четырехполюсник, включенный в цепь отрицательной обратной связи усилителя $2).
Устройство осуществляет -приближенное многократное дифференцирование входного сигнала. Его недостаток — сложность схемы и ограниченная точность получения первой производной.
Бель изобретения — упрощение и .повышение точности формирования первой производной.
Поставленная цель достигается тем, что дифференцирующее устройство, содержащее операционный усилитель и цепь иэ л последовательно соединенных дифференцирующих конденсаторов, причем свобод.ная обкладка первого из них подключена к входу устройства, а к общим выводам .соседних конденсаторов и к свободной об,кладке последнего из них подключены
3 9801 первые выводы соответствующих разрядных резисторов, содержит делитель, состоящий из И последовательно соединенных резисторов, число которых равно числу дифференцирующих конденсаторов, причем свободный вывод первого резистора делителя соединен с выходом операционного усилителя, а свободный вывод последнего резистора делителя соединен с инвертирующим входом операционного усилителя, io второй вывод каждого i-го разрядного резистора подключен к общему выводу -го и (4+ 1)-го резисторов делителя, а второй вывод последнего разрядного резистора соединен с инвертируюшим входом опе- 15 рационного усилителя.
На чертеже представлена схема предлагаемого устройства, Устройсгво содержит дифференцирующие 26 конденсаторы 1, ..., 1, операционный усилитель 2, резистивный делитель 3 с резисторами 3+... °, 3, разрядные резисторы 4д, ..., 4 .
I 25
Йифференцирующее устройство работает следующим образом.
Изменяющийся входной сигнал вызывает цротекание токов в резисторах 4„- 4„
Эти токи, приближенно пропорциональные производным сигнала, суммируются в цепи обратной связи, образованной делителем 3, с весовыми коэффициентами, зависящими от места подключения резистора.
Так как весовые коэффициенты возрастают при увецичении порядка производной, то в устройстве оказывается возможным точное формирование первой производной. В то же время инвертирующий вход операци- <и онного усилителя предлагаемого устройства по постоянному току не связан с общей шиной устройства, что обеспечивает глубокую обратную связь по постоянному току, стабильность операционного усилителя 4 и всего устройства в целом.
Передаточная функция дифференцируюшего устройства при использовании двух дифференцируюших конденсаторов определяется выражением +РВ„ р Ь
05. 4 где P — символ дифференцирования;
a=c1 К
М М
0 -С К (4+К / +9 ® qg /g x ъх 4я
Ъ,=с„р4 С„„К,„.„.
Использование предлагаемого изобретения позволяет упростить схемы формирования производных при точном формировании их и обеспечить стабильность работы,„ что определяет его технико-экономический эффект. формула изобретения
Дифференцирующее устройство, содержащее операционный усилитель и цепь из
; П последовательно соединенных дифференцирующих конденсаторов, причем свободная обкладка первого из них .подключена к входу устройства, а к общим выводам соседних конденсаторов и к свободной обкладке последнего из них подключены первые выводы соответствующих разрядных резисторов, отличающееся тем, что, с целью упрощения его и повышения точности формирования первой производ« ной, устройство содержит делитель, состоящий из И последовательно соединенных резисторов, число которых равно числу дифференцирующих конденсаторов, причем свободный вывод первого резистора делителя соединен с выходом операционного усилителя, а свободный вывод последнего резистора делителя соединен с инвертируюшим входом операционного усилителя, второй вывод каждого j-го разрядного резистора подключен -к общему выводу 1-ro и (4+ 1)-го резисторов делителя, второй вывод последнего разрядного резистора соединен с инвертирующим входом операционного усилителя.
Источники информации, принятые во внимание при экспертизе
1. Гутников В. С. Интегральная электроника в измерительных устройствах. Л., Энергия, 1980, с. 131.
2. Смолов В. Б. Вычислительные преобразователи с цифровыми управляемыми сопротивлениямй . М.-Л., "Энергия, 1961, с. ЗЗ { прототип).
