Рабочий слой носителя фотографической записи

Рабочий слой носителя фотографической записи

Иллюстрации

Показать все

Реферат

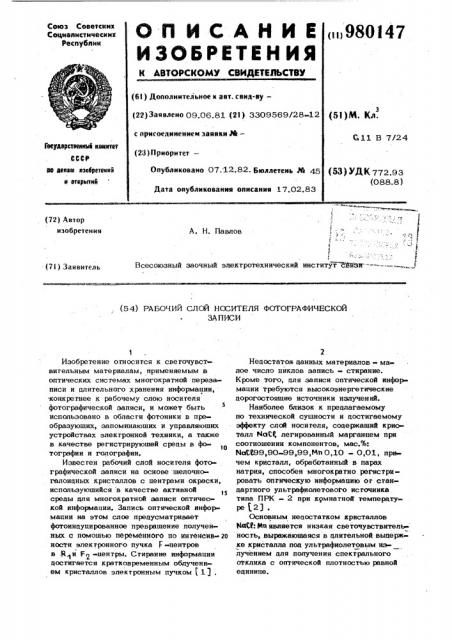

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Опубликовано 07. 12.82. Бюллетень М 45 (51)N. Кд.

С 11 В 7/24 ю аеваи изобретений и втерытий (53) УДК 772.93 (088.8) Дата опубликования описания 17.02.83

А. H. Павлов

„Д у с

1

1

Всесоюзный заочный электротехнический институт сйттзтг=--- -=..т (72) Автор изобретения (7i) Заявитель (54) РАБОЧИЙ СЛОЙ НОСИТЕЛЯ ФОТОГРАФИЧЕСКОЙ

ЗАПИСИ

Изобретение относится к свегочувствигельным материалам, применяемым в оптических системах многократной перезаписи и длительного хранения информации, .конкретнее к рабочему слою носителя фотографической записи, и может быть использовано в обласги фотоники в преобразующих, запоминающих и управляющих устройствах электронной техники, а также в качестве регистрирующей среды в фотографии и голографии.

Извесген рабочий слой носителя фотографической записи на основе шелочногалоидных кристаллов с центрами окраски, использующийся в качестве активной среды для многократной записи оптической информации. Запись оптической информации на этом слое предусматривает фотоиндупированное превращение полученных с помощью переменного по ингенснв2о ности электронного пучка Г»центров в .Я, и F2 -ыентры. Стирание информации достигается кратковременным облучением кристаллов электронным пучком (1) .

Недостатои данных материалов - малое число циклов запись - стирание.

Кроме того, для записи оптической информации требуются высокоэнергетические дорогостоящие источники излучений.

Наиболее близок к предлагаемому по технической сущности и достигаемому эффекту слой носителя, содержащий кристалл f4aH легированный марганцем при соотношении компонентов, мас.%:

NaN99,90 99,99,йтт0,10 - 0,01, при чем кристалл, обработанный в парах натрия, способен многократно регистрировать оптическую информацию or стандартного ультрафиолетового источника типа ПРК вЂ” 2 при комнатной температуре $2) .

Основным недостатком кристаллов

КаСе: Ип является низкая светочувствитель- ность, выражающаяся в длительной выдержке кристалла под ультрафиолетовым излучением для получения спектрального отклика с оптической плотностью равной единице.

Таблица 1

Na Ss.

Таблипа2

Известный

Май: Nn

180+ 5

Полное стирание .

Вьщеркка в течение 3-5с при

400 430оС

2 ЙЮЬг Т (Tl? -10- мас.%) 30 3

Перевоц в память.

Выцержка 3 - 5 с при при 240 - 280 С полоса перехоцит в коллоицную полосу

3 9801

Цель изобретения - увеличение свето чувствительности слоя.

Поставленная цель цостигается тем, что рабочий слой носителя фотографической записи, состоящий из галоицирова- S ванного натрия, легированного очувствляющей примесью, соцержит в качестве галоицированного натрия монокристалл бромица натрия, а в качестве очувствляюшей примеси - катион таллия при сле- lÎ цуюшем соотношении компонентов, мас.%:

Монокристалл бромица натрия (Йсй8г) 99,90-99,99

Катион таллия

1S (ТФ ) 0,10-0,01

На основе катионов И после отжига кристаллов в царах натрия, образуются устойчивые при комнатной температуре, но легко ионизирующиеся при цействии

УФ-излучения примесные комплексы, цаю щие центры окраски (F -центры, Д

540 мм ).

Оптимальная концентрация ионов Т9,, опрецеляюшая в цальнейшем наибольшую светочувствительность, составляет 5-102

-10 мас.% or общего количества МаЬг .

Составы исхоцного материала прецставлены в табл. 1.

После температурного стирания записанной информации повторная запись про99,90 99,98 99,955

0,1 0,02 0,005

Все кристаллы оцинаково очувствляюъся к ультрафиолетовому излучению по станцартной метоцике с помощью отжига в парах hid u послецующего охлажцения цо комнатной температуры. Оптимальная навеска металлического Мс составляет

5 - 10 r, уменьшение количества Na привопит к невысокой светочувствительности, увеличение количества цостигнутой максимальной светочувствительности не меняет. По результатам лабораторных испытаний полученные фотографические мате» риалы имеют характеристики, прецставленные в табл. 2. воцилась триццатикрагно, прн этом ухуцшения качества записи не обнаружено.

5 980147 4

Практическое использование прецлагае- шей примесью, о т л и ч а ю щ í и с я мого фотографического магериала по срав» тем, чго, с целью увеличения светочувст» нению с извесгными обеспечивает опера» внтельностя слоя, он. соцеркит в «ачесон тивность записи информации ввицу высо- ве галоицнрованного натрия монокрнстдлд кой свегочувствигельности, возможность 5 бромнца натрия, а,в качестве очувствпязаписи с ацресацией в оптическую память, юшей примеси - катион таллия прн сле а также простоту обработки, обусловлен- цуюшем соотноц ении компонентов,мас.%: ную ицеальной спайнос тью кристалла Na5r Монокристалл и состояшую в выкалывании пластинок бромица натрия 99,90 - 99,99 . необхоцимого размера, готовых к исполу- 1й ! зов&пню в KoH«pBtHbKx устройствах, Катион таллин 0,01 - 0,10

Источники информации, принятые во внимание при экспертизе

Формула изобретения 1. Патент США l4 3679817, 15 кл. 178-5.4, 1972.

Рабочий слой -.носителя фогографичес- 2. Авторское свицетельство СССР кой записи, состояший иэ галонцирован- 34 871207, кл. 4 11 В 7/24, 1981 ного натрия, легированного очувствляю (прототип).

Сосгавитель В. Беэбороцова

Рецактор Л. Пчелинская Техрец Ж.Кастелевнч

Коррекгор О, Билак

Поцписное

Заказ 1040 Тираж 622

ВНИИПИ Госуцарственного комитета СССР по целам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., a. 4/5

Филиал ППП Патент, г. Ужгороц, ул. Проектная, 4
