Реферат

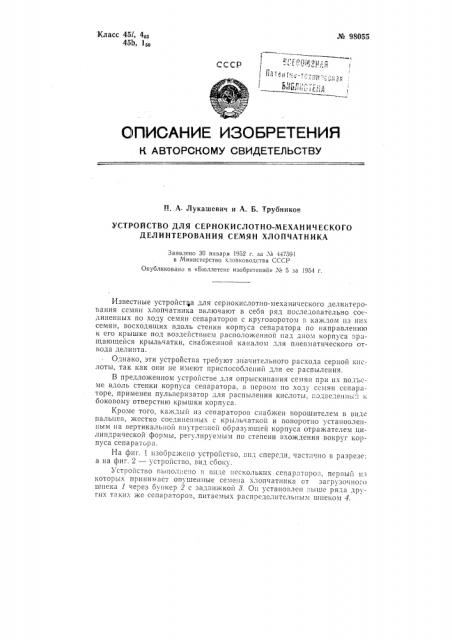

Класс 45l, 4О3

45Ь, 1 11 № 98055

СССР

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. А Лукашевич и А. Б. Трубников

УСТРОЙСТВО ДЛЯ СЕРНОКИСЛОТНО-МЕХАНИЧ ЕСКОГО

ДЕЛИНТЕРОВАНИЯ СЕМЯН ХЛОПЧАТНИКА

Заявлено 30 января 1952 г. за . м 44759! в Министерство хлопководства СССР

Опубликовано в «Б1оллетенс изобретений» Хв 5 за 1954 г.

Известные устройства для сернокислотио-механического делиитероваиия семян хлопчатника включают в себя ряд последогательно coeIIIIIeIIIIIlx по ходу семян сепараторов с круговоротом в каждом пз них семян, восходящих вдоль стенки корпуса сепаратора по направлению к его крышке под воздействием расположенной над дном корпуса вращающейся крыльчатки, снабженной каналом для пневматического отвода делиита.

Однако, эти устройства требуют значительного расхода серпой кислоты, так как они IIe имеют приспособлений для ее распыления.

B предложенном устройстве для опрыскивания семян при их подъеме вдоль стенки корпуса сепаратора, в первом по ходу семян сепараторе, применен пульверизатор для распыления кислоты, подведепць:й к боковому отверстию крышки корпуса.

Кроме того, каждый из сепараторов снабжен ворошителем в виде пальцев, жестко соединенных с крыльчаткой и поворотио установлен11ым !1 а вертикалы1ой в11утре" 11ей 06p33) þùeÉ Kopll) ñ2 отражателем ци линдрической формы, регулируемым по степени вхождения вокруг корпуса сепаратора.

На фиг. 1 изображсцо устройство, ш1д спереди, част гчио в разрезе: а на фиг. 2 — устройство, вид сбоку.

Устройство гыпол11е11о в виде нескольких сепараторов, первый из которых принимает опушенные семена хлопчатника от загрузочного шпека 1 через бункер 2 с задвижкой 3. 0» установлен 1ыше ряда других таких же сепараторов, питаемых распределительным шнеком 4.

¹ 98055

Каждый сепаратор состоит из цилиндрического корпуса 5, над дном которого располо>кена вращающаяся горизонтальная крыльчатка, Последняя представляет собой конический диск 6, несущий на себе ря,< лопастей 7 с винтовой поверхностью. В нижней части диск 6 крыльчатки имеет ребра, устраняющие возможность скопления семян между диском и дном корпуса 5. Крыльчатка наса>кена на вертикальный валик

8 с приводным шкивом 9, Под воздействием крыльчатки семена перемещаются в корпусе 5 вдоль его стенки по винтовой линии по направлению к крышке 10, которая снабжена каналом винтообразной формы для пневматического отвода в трубу 11. Последняя соединена с циклоном, отделяющим от семян делинт (подпушку) .

Для лучшего перемешивания семян в корпусе 5 применены ворошитель и отражатель. Ворошитель выполнен в виде пальцев 12, жестко соединенных с диском 6 крыльчатки и несколько расходящихся вверх от оси корпуса 5. Отражатель 18 имеет цилиндрическую форму и установлен по образующей внутренней поверхности корпуса 5 шарнирно, что позволяет регулировать степень его вхождения внутрь корпуса сепаратора.

Крышка 10 корпуса сепаратора снабжена осевым отверстием, в котором установлена загрузочная воронка 14.

Первый сепаратор имеет в крышке 10 боковое отверстие для подвода к нему воздушной трубки 15 и сернокислотной трубки 16, которые образуют пульверизатор для распыления серной кислоты, подаваемой в трубку 16 из бачка-дозатора 17. Последний соединен с основным сернокислотным баком при помощи трубки 18 с краном 19. Трубка 15 соединена с пневматическим компрессором и снабжена краном 20. Регулировочный кран 21 имеется и на сернокислотной трубке 16.

Для выгрузки семян из корпуса 5 сепаратора служит окно в ни>кней части боковой поверхности корпуса, закрываемое задвижкой 22.

Распределительный шнек 4 имеет витки различного направления подъема, расходящиеся от загрузочного бункера 28 трубы 24 шнека.

Труба 24 соединена с бункером 25, с задвижкой 26 каждого из сепараторов нижнего ряда устройства. Задви>кки бункеров сепараторов сблокированы с выгрузочными задвижками 22 корпусов 5 так, что одновременно они не могут быть открыты.

Загрузка порций семян в верхний сепаратор производится из наполненного бункера 2 путем открытия задвижки 8 при вращающейся крыльчатки. После загрузки семена предварительно продуваются воздушным потоком, создаваемым вентилятором циклона, соединенного с каналом крышки сепаратора.

После продувки при выключенном вентиляторе циклона вращающиеся семена опрыскиваются серпой кислотой из пульверизатора и гщательно перемешиваются, что обеспечивает высокую степень равномерности нанесения кислоты на семена. Затем семена автоматически выносятся в бункер 28 при открытой задви>кке корпуса верхнего сепаратора и распределяются шнеком 4 по приемным бункерам 25 нижних сепараторов. Затем семена вводятся в корпус соответствующего сепаратора, выполняющего основную операцию отделения делинта (подпушки) от семенной оболочки трением между семенами при их круговороте.

Отделившиеся подпушки уносятся через канал крышки сепаратора и циклоп и оседают в нем. Оголенные семена поступают v> отводной бункер 27, а затем шнеком 28 транспортируются в приемную тару, № 98055

Предмет изобретения

1. У " во ля сернокислотно-механического делинтерования се. Ъстроиство для мян хлопчатника, з ика, заключающее в себе ряд последовательно соединяемых по ходу семян сепараторов с круговоротом в каждом из них семян, восходящих вдоль стенки корпуса сепаратора под воздействием распсложенной над дном корпуса вращающейся крыльчатки по направлению к его крышке, сна ке, снабженной каналом для пневматического отвода делинга, отличающееся тем, что, для опрыскивания семян на их подъеме, в пе вом по ходу семян сепараторе применен пульверизатор для распыления кислоты, подведенный к боковому отверстию крышки кор2. Устройство по п. 1, отл и ч а ю щ е е ся тем, что для перемеши вания семян при их круговороте, каждьш из сепараторов снабжен ворошителем в виде пальцев, жестко соединенных с крыльчаткой, и ново отно установленным на вертикальной внутренней образующей корпуса отражателем цилиндрической формы, регулируемым по степени вхождения внутрь корпуса сепаратора. № 98055
