Сошник для подпочвенного разбросного посева

Иллюстрации

Показать все

Реферат

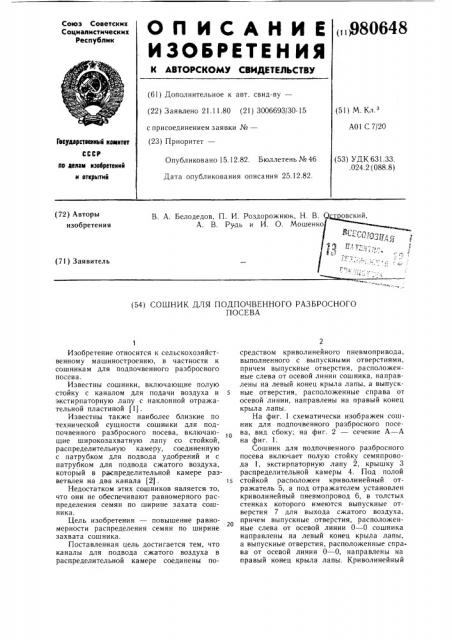

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<„980648 (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.11.80 (21) 3006693/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

А01 С 7/20

Государственный комнтет

СССР

Опубликовано 15.12.82. Бюллетень № 46

Дата опубликования описания 25.12.82. (53) УДК 631.33. .024.2 (088.8) по делам нзобрстеннй н открытий (72) Авторы изобретения овский, В. А. Белодедов, П. И. Роздорожнюк, Н. В.

А. В. Рудь и И. О. Мошенко (71) Заявитель (54) СОШНИК ДЛЯ ПОДПОЧВЕННОГО РАЗБРОСНОГО

ПОСЕВА

Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам для подпочвенного разбросного посева.

Известны сошники, включающие полую стойку с каналом для подачи воздуха и 5 экстирпаторную лапу с наклонной отражательной пластиной (1) .

Известны также наиболее близкие по технической сущности сошники для подпочвенного разбросного посева, включающие широкозахватную лапу со стойкой, распределительную камеру, соединенную с патрубком для подвода удобрений и с патрубком для подвода сжатого воздуха, который в распределительной камере разветвлен на два канала (2). 15

Недостатком этих сошников является то, что они не обеспечивают равномерного распределения семян по ширине захата сошника.

Цель изобретения — повышение равно20 мерности распределения семян по ширине захвата сошника.

Поставленная цель достигается тем, что каналы для подвода сжатого воздуха в распределительной камере соединены посредством криволинейного пневмопривода, выполненного с выпускными отверстиями, причем выпускные отверстия, расположенные слева от осевой линии сошника, направлены на левый конец крыла лапы, а выпускные отверстия, расположенные справа от осевой линии, направлены на правый конец крыла лапы.

На фиг. 1 схематически изображен сошник для подпочвенного разбросного посева, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1.

Сошник для подпочвенного разбросного посева включает полую стойку семяпровода 1, экстирпаторную лапу 2, крышку 3 распределительной камеры 4. Под полой стойкой расположен криволинейный отражатель 5, а под отражателем установлен криволинейный пневмопровод 6, в толстых стенках которого имеются выпускные отверстия 7 для выхода сжатого воздуха, причем выпускные отверстия, расположенные слева от осевой линии 0 — 0 сошника направлены на левый конец крыла лапы, а выпускные отверстия, расположенные справа от осевой линии 0 — О, направлены на правый конец крыла лалы. Криволинейный

980648

Составитель Т. Наумова

Техред И. Верес Корректор В. Бутяга

Тираж 699 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретеннй и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Митрович

Заказ 9407(1 пневмопровод 6 соединен посредством двух каналов 8 с пневмокамерой 9, в патрубки для подвода сжатого воздуха 10 поступает сжатый воздух.

Работает устройство следующим образом.

Через полую стойку сошника 1 семена подают на криволинейную поверхность отражателя 5 и после отраженья подхватываются струями сжатого воздуха, входящими из выпускных отверстий 7 криволинейного толстостенного пневмопровода 6 и направляются под крылья лапы, что обеспечивает равномерное распределение семян по ширине захвата сошника.

Распределение потока зерна, поступающего из стойки сошника, криволинейным 15 отражателем и воздушным потоком, выходящим из выпускных отверстий пневмопрсгвода по ширине захвата сошника обеспечивает более полное использование площади питания, в результате чего повышается урожайность зерновых культур.

Формула изобретения

Сошник для подпочвенного разбросного посева, включающий широкозахватную лапу со стойкой, распределительную камеру, соединенную с патрубком для подвода удобрений и патрубком для подвода сжатого воздуха, который в распределительной камере разветвлен на два канала, отличающийся тем, что, с целью повышения равномерности распределения семян по ширине захвата сошника, каналы для подвода сжатого воздуха в распределительной камере соединены посредством криволинейного пневмопровода, выполненного с выпускными отверстиями, причем выпускные отверстия, расположенные слева от осевой линии сошника, направлены на левый конец крыла лапы, а выпускные отверстия, расположенные справа от осевой линии, направлены на правый конец крыла лапы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 184546, кл. А 01 С 7/20, 1965.

2. Авторское свидетельство СССР № 231251, кл. А 01 С 7/20, 1967 (прототип).
