Реферат



98065

Класс 67а, 17

СССР

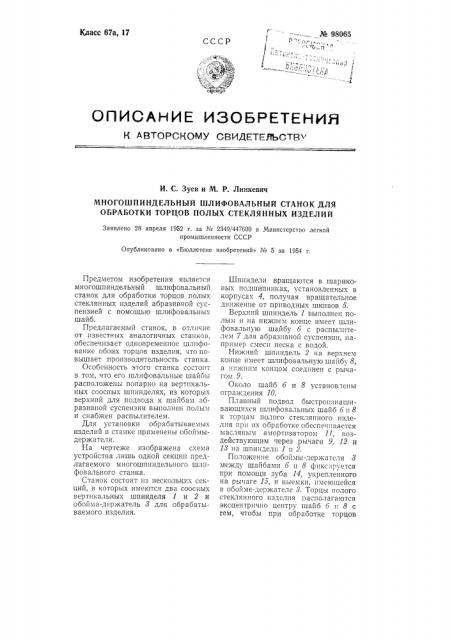

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К AВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. С. Зуев и М. P. Линкевич

МНОГОШПИНДЕЛЬНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК ДЛЯ

ОБРАБОТКИ ТОРЦОВ ПОЛЫХ СТЕКЛЯННЫХ ИЗДЕЛИЙ

Заявлено 28 апреля 1952 r. за Ке 2349/447600 в Министерство легкой промышленности СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 5 за 1954 г.

Предметом изобретения является многошпиндельный шлифовальный станок для обработки торцов полых стеклянных изделий абразивной суспензией с помощью шлифовальных шайб.

Предлагаемый станок, в отличие от известных аналогичных станков, обеспечивает одновременное шлифование обоих торцов изделия, что повышает производительность станка.

Особенность этого станка состоит в том, что его шлифовальные шайбы расположены попарно на вертикальных соосных шпинделях, из которых верхний для подвода к шайбам абразивной суспензии выполнен полым и снабжен распылителем.

Для установки обраоатываемых изделий в станке применены обоймыдержатели.

На чертеже изображена схема устройства лишь одной секции предлагаемого многошпиндельного шлнфовального станка.

Станок состоит нз нескольких секций, в которых имеются два соосных вертикальных шпинделя 1 и 2 и обойма-держатель 8 для обрабатываемого изделия.

Шпиндели вращаются в шариковых подшипниках, установленных в корпусах 4, получая вращательное движение от приводных шкивов 5.

Верхний шпиндель 1 выполнен полым н на нижнем конце имеет шлифовальную шайбу 6 с распылителем 7 для абразивной суспензпн, например смеси песка с водой.

Нижний шпиндель 2 на верхнем конце имеет шлифовальную шайбу 8, а щ|жннм концом соединен с рычагом 9.

Около шайб 6 и 8 установлены ограждения 10.

Плавный подвод быстроизнашивающихся шлифовальных шайб 6 и 8 к торцам полого стеклянного изделия при их ооработке обеспечивается масляным амортизатором 11, воздействующим через рычаги 9, 12 и

18 на шпиндели 1 и 2.

Положение обоймы-держателя 8 между шайбамп 6 и 8 фиксируется при помощи зуба 14, укрепленного на рычаге 15, и выемки, имеющейся в обойме-держателе 8. Торцы полого стеклянного изделия располагаются эксцентрично центру шайб 6 н 8 с тем, чтобы при обработке торцов № 98065 изделия рабочая поверхность шайб не срабатывалась по узкому кольцу.

Обработка торцов стеклянных изделий осуществляется следующим образом.

Подлежащее обработке изделие устанавливают в обойму-держатель 8 и подводят к шайбам 6 и 8.

При подводе изделия к шайбам зуб 14, скользя по нижней плоскости запорного приспособления 16, монтированного на обойме-держателе 3, попадает в выемку, прочно фиксируя обойму-держатель между шайбами

6и8.

В то время, когда зуб 14 скользит по нижней плоскости запорного приспособления 16, шпиндели 1 и 2 находятся в раздвинутом положении, но как только зуб 14 войдет в выемку обоймы держателя 8, то шпиндели

1 и 2 под действием системы рычагов 18, 12 и 9 и груза 17 сближаются и шайбы 6 и 8 плавно соприкасаются с торцами стеклянного изделия.

Шлифование торцов полого стеклянного изделия до требуемой степени достигается за счет непрерывной подачи абразивной смеси через воронку 18 в трубку 19, установленную в полости шпинделя 1.

Непрерывная и равномерная noaача абразивной смеси из распылителя 7 осуществляется за счет центробежной силы смеси.

Абразивная смесь с рабочей поверхности шайбы 6 поступает по стенкам обрабатываемого изделия на рабочую поверхность шайбы 8, чем и достигается одновременное шлифование обоих торцов изделия.

Предмет изобретения

1. Многошпиндельный шлп poBB;Ibный станок для обработки торцов полых стеклянных изделий абразивной суспепзией с помощью шлифовальных шайб, о тл и ч а ю шийся тем, что шайбы, с целью повышения производительности станка путем одновременного шлифогапия обоих торцов изделия, расположены попарно на соосных вертикальных шпинделях, верхний из которых выполнен полым для подвода к шайоам абразивной суспензии.

2, Форма выполнения многошпиндельного станка по п. 1, о т л и ч а ющ а я с я тем, что подводящий суспензию шпиндель, с целью подачи абразивной суспензии на поверхность шайбы, снабжен распылителем.

3. В станке по пп. 1 и 2 применение обоймы-держателя для вводимых между шайбами изделий.
