Реферат

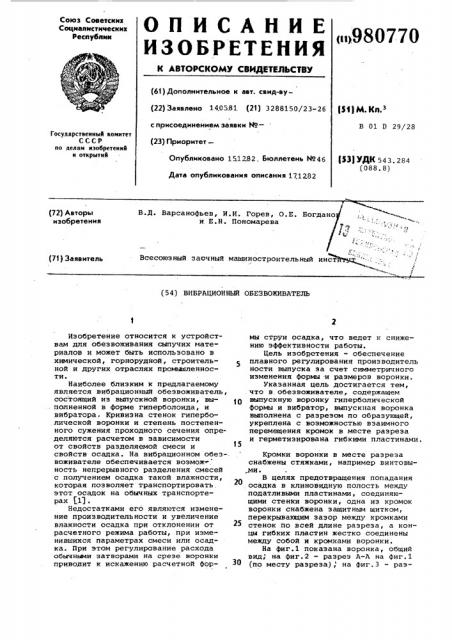

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву(22) Заявлено 140581 (21) 3288150/23-26 {Я1) М. Кп. з с присоединением заявки Нов (23) Приоритет—

В 01 D 29/28

Государственный комитет

СССР по делам изобретений н открытий

{53) УДК 543. 284 (088.8) Опубликовано 1 1 82. бюллетень Мо46

Дата опубликования описания 17.1?.82

В.Д. Варсанофьев, И.И. Горев, O.Е. Богда и Е.Н. Пономарева (72) Авторы изобретения ч

Всесоюзный заочный машиностроительный инст .1

r (71) Заявитель (54) ВИБРАЦИОННЫИ ОБЕЗВОЖИВАТЕЛЬ

Изобретение относится к устройствам для обезвоживания сыпучих материалов и может быть использовано в химической, горнорудной, строительной и других отраслях промьхаленности.

Наиболее близким к предлагаемому является вибрационный обеэвоживатель, состоящий из выпускной воронки, вы. полненной в форме гиперболоида, и вибратора. Кривизна стенок гиперболической воронки и степень постепенного сужения проходного сечения определяются расчетом в зависимости от свойств разделяемой смеси и свойств осадка. На вибрационном обез-. воживателе обеспечивается возмож . ность непрерывного разделения смесей с получением осадка такой влажности, которая позволяет транспортировать. этот осадок на обычных транспортерах 1) .

Недостатками его являются изменение производительности и увеличение влажности осадка при отклонении от расчетного режима работы, при изменившихся параметрах смеси или осадка. При этом регулирование расхода обычными затворами на срезе воронки приводит к искажению расчетной формы струи осадка, что ведет к снижению эффективности работы.

Цель изобретения — обеспечение плавного регулирования производитель ности выпуска за счет симметричного изменения формы и размеров воронки.

Указанная цель достигается тем, .что в.обезвоживателе, содержащем выпускную воронку гиперболической формы и вибратор, выпускная воронка выполнена с разрезом по образующей, укреплена с воэможностью взаимного перемещения кромок в месте разреза

15 и герметизирована гибкими пластинами.

Кромки воронки в месте разреза снабжены стяжками, например винтовымие

B целях предотвращения попадания осадка в клиновидную полость между податливыми пластинами, соединяющими стенки воронки, одна из кромок воронки снабжена защитным щитком, перекрывающим зазор между кромками стенок по всей длине разреза, а концы гибких пластин жестко соединены между собой и кромками воронки.

На фиг.1 показана воронка, общий вид, на фиг.2 — разрез А-A на фиг.1 (по месту разреза), на фиг.3 — раз980770 рез A-А на фиг.1 (по месту разреза воронки с защитным щитком)

Выпускная воронка разрезана вертикально и имеет две кромки 1 и 2.

К кромкам каждой части с помощью накладок 3 крепятся тонкие гибкие пластины 4, которые на противоположной стороне соединяются между собой накладками 5. При расхождении кромок воронки пластины 4 изгибаются, сохраняя герметичность воронки. Рас- 10 хождение или снабжение кромок воронки осуществляется винтовыми стяжками б обычной конструкции. Эти стяжки одновременно воспринимают распорное усилие от веса осадка в ворон- 5 ке.

На фиг.2 показано устройство щитка 7, перекрывающего щель между кромками 1 и 2 воронки. Щиток 7 препятствует попаданию осадка в полость меж- у3 ду гибкими пластинами 4. При необходимости гибкие пластины могут быть установлены внутри бункера. Тогда применение защитного щитка исключается. Воронка снабжена вибратором

8 и уплотнена относительно корпуса манжетой 9.

Устройство работает следующим образом.

Обрабатываемая часть загружается в воронку и под действием вибрации

> уплотняется. Жидкость вытесняется вверх, а обезвоженный осадок непрерывно выгружается через нижнее отверотие воронки.

Применение данной конструкции воронки обеспечивает эффективную работу вибрационного обезвоживателя в расчетном режиме при изменении параметров смеси или осадка беэ необходимости изготовления новой воронки или ее реконструкции.

Формула изобретения

1. Вибрационный обезвоживатель, включающий выпускную воронку гиперболической формы, вибратор, о тл и ч а ю шийся тем, что, с целью обеспечения плавного регулирования производительности выпуска эа счет симметричного изменения формы и размеров воронки, она выполнена с разрезом по образующей, укреплена с воэможностью взаимного перемещения кромок в месте разреза и герметиэирована гибкими пластинами.

2. Обезвоживатель по п.1, о т— л и ч а ю шийся тем, что кромки воронки в месте разреза снабжены стяжками, например винтовыми.

3. Обезвоживатель по пп.1 и 2, отличающийся тем, что, одна иэ кромок снабжена защитным щитком.

4. Обезвоживатель по п.1, о т— л и ч а ю шийся тем, что концы гибких пластин жестко соединены между собой и кромками воронки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 535095, кл. В 01 D 29/28, 1974.

980770 и.г
