Режущее устройство дискового измельчителя
Иллюстрации
Реферат

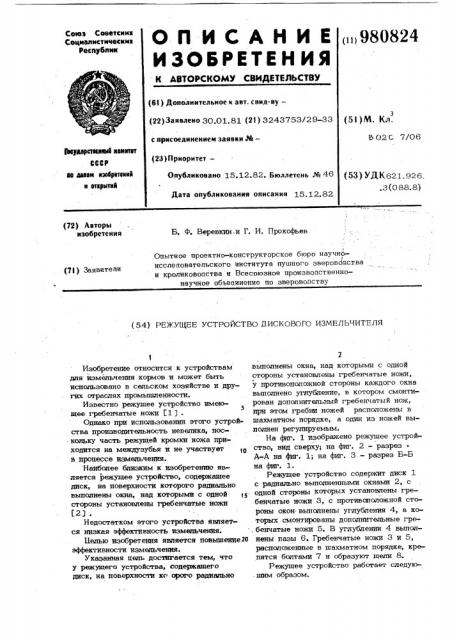

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ
Союз Советсиик
Соцналистичвсинк
Рвсттублнк ()980824 (61) Донолиительное к авт. свид-ву— (22) Завалено 30.01. 81 (21) 3243753/29-33 с присоединением заявки М— (23) Приоритет—
Опубликовано 15.12.82. Бюллетень № 46
Дата опубликования описания «5. 12.82 (5! )М. Кл.
5 02 С 7/06 фкумрстюиЫ кеивтет
CCCP ае аалаи изобрвтвкнй и Открытий (53) УДК621,926.3 (088.8) (72) Авторы изобретения
Б, Ф. Веревкин.и Г, И. Прокофьев
Опытное проектно-конструкторское бюро научноисслеповательского института пушного зверовйства и кроликовопства н Всесоюзное произвопственнонаучное объединение по зверовопству (73) Заявители (54) РЕЖУЩЕЕ УСТРОЙСТВО ДИСКОВОГО ИЗМЕЛЬЧИТЕЛЯ
Изобретение относится к устройствам для йзмельчения кормов и может быть использовано в сельском хозяйстве и других отраслях промышленности.
Известно режущее устройство имеющее гребенчатые ножи Г1 ) .
Однако при использовании этого устройства производительность невелика, поскольку часть режущей кромки ножа приходится на междузубья и не участвует в процессе измельчения. Наиболее близким к изобретению является режущее устройство, содержащее диск, на поверхностИ которого радиально выполнены оКНВ над KoTopbIM%t с Одной 15 стороны установлены гребенчатые ножи (2) .
Недостатком этого устройства является низкая эффективность измельчения.
Целью изобретения является повьпнеиие20 эффективности измельчения.
Указанная цель достигается тем, что у режущего устройства, содержащего диск, на поверхности кс.- орого радиально выполнены окна, над которыми с одной стороны установлены гребенчатые ножи, у противопсаожной стороны каждого окна выполнено углубление, в котором смонтирован дополнительный гребенчатый нож, при этом гребни ножей расположены в шахматном порядке, а один нз ножей выполнен регулируемым.
На фнг. 1 изображено режущее устройство, вид сверху; на фиг. 2 — разрезА-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.
Режущее устройство содержит диск 1 с радиально выполненными окнами 2, с одной стороны которых установлены гребенчатые ножи 3, с противоположной стороны окон. выполнены углубления 4, в которых смонтированы допслнительные гребенчатые ножи 5. В углублении 4 выполнены пазы 6. Гребенчатые ножи 3 и 5, расположенные в шахматном порядке, крепятся болтами 7 и образуют щели 8.
Режущее устройство работает следующим образом.
1. Патент Германии Ж 80925, кл. 45е35/02, 1895.
2. Патент. ФРГ М 1076430, кл. 45е35/02, 1960.
3 980824 4
При вращении диска 1 корм подрезает- которого радиально выполнены окна, над ся лезвиями ножей 3 и проталкивается которыми с одной стороны установлены через щели 8. Проходное сечение щадей гребенчатые ножи, о т л и ч а ю щ e e—
8 регулируется ножами 5, установленны- с я тем, что,с целью повышения эффективми над окнами в углублении 4, боптамн S нHо сти и з ме льч еeн ия, на диске у противо7 путем их смещения в пазах 6. Ножи положной стороны каждого окна выполне3 и 5 выполнены одинаковыми и по мере но углубление, в котором смонтирован износа могут быть переставлены. дополнительный гребенчатый нож, при
Использование режущего устройства этом гребни ножей расположены в шахматпозволяет повысить эффективность измель-. а ном порядке, а один из ножей выполнен
I чения эа счет псцтного использования ре- регулируемым. жущей кромки и позволяет менять поперечное сечение измельчаемого корма. Одина- Источники информации, ковое выполнение ножей обеспечивает принятые во внимание при экспертизе быструю вэаимоэаменяемость их по мере износа.
Формула изобретения
Режущее устройство дискового измепь чителя, соцержашее циск, на поверхности 1
Фиг. l
980824
Составитель О. черенина
Редактор И. Митровка Техред M.Íàäü Корректор О. Билак
Заказ 9544/10 Тираж 646 Подписное
ВНИИПИ Госудавственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, r. Ужгород, ул. Проектная, 4
