Реферат

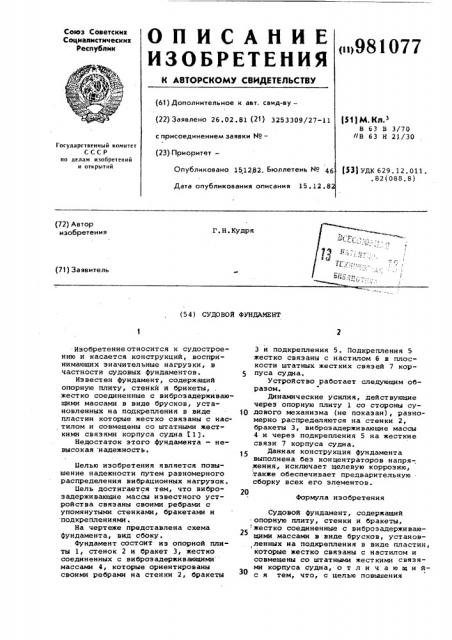

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1>981077 (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.02.81 (21) 3253309/27-11

151) М Кл з

В 63 В 3/70

ОВ 63 Н 21/30 с присоединением заявки ¹â€” (23) Приоритет—

Госулврственный комитет

СССР ио делим изобретений и открытий

Опубликовано 151282. Бюллетень ¹

Дата опубликования описания 15. 12.8 (53) УДК 629. 12. 011. .82(088.8) (72) Автор изобретения.Г.Н.Кудря (71) Заявитель (54) СУДОВОЯ ФУНДАМЕНТ.Иэобретениеотносится к судостроению и касается конструкций, воспринимающих значительные нагрузки, в частности судовых фундаментов.

Известен фундамент, содержащий опорную плиту, стенки и брикеты, жестко соединенные с виброэадерживающими массами в виде брусков, установленных на подкрепления в виде пластин которые жестко связаны с настилом и совмещены со штатными жесткими связями корпуса судна f 13.

Недостаток этого фундамента — невысокая надежность.

Белью изобретения является повышение надежности путем равномерного распределения вибрационных нагрузок.

Бель достигается тем, что виброэадерживающие массы известного устройства связаны своими ребрами с упомянутыми стенками, бракетами и подкреплениями.

На чертеже представлена схема фундамента, вид сбоку.

Фундамент состоит из опорной плиты 1, стенок 2 и бракет 3, жестко соединенных с виброэадерживающими массами 4, которые ориентированы своими ребрами на стенки 2, бракеты

3 и подкрепления 5. Подкрепления 5 жестко связаны с настилом 6 в плоскости штатных жестких связей 7 корпуса судна.

Устройство работает следующим образом.

Динамические усилия, действующие через опорную плиту 1 со стороны су)p дового механизма (не показан), равномерно распределяются на стенки 2, бракеты 3, виброэадерживающие массы

4 и через подкрепления 5 на жесткие связи 7 корпуса судна.

Данная конструкция фундамента выполнена беэ концентраторов напряжения, исключает щелевую коррозию, :также обеспечивает предварительную сборку всех его элементов.

Формула изобретения

Судовой фундамент, содержащий

-опорную плиту, стенки и бракеты. жестко соединенные с виброзадерживающими массами в виде брусков, установ,ленных на подкрепления в виде пластин, которые жестко связаны с настилом и совмещены со штатными жесткими связями корпуса судна, о т л и ч а ю щ и йс я тем, что, с целью повышения

981077

Составитель E. Арбузова

Редактор Л.Повхан Техерд О.Неце Корректор у. Пономаренко,Заказ 9583/22 Тираж 462 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

/113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 надежности путем равномерного распределения вибрационных нагрузок, виб оъадерживаюцив массы связаны своими ребрами с упомянутыми стенками, бракетами и подкреплениями.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 573400, кл. В 63 В 3/70, 197б (прототип).
