Грузоподъемная площадка крана-штабелера
Иллюстрации
Реферат

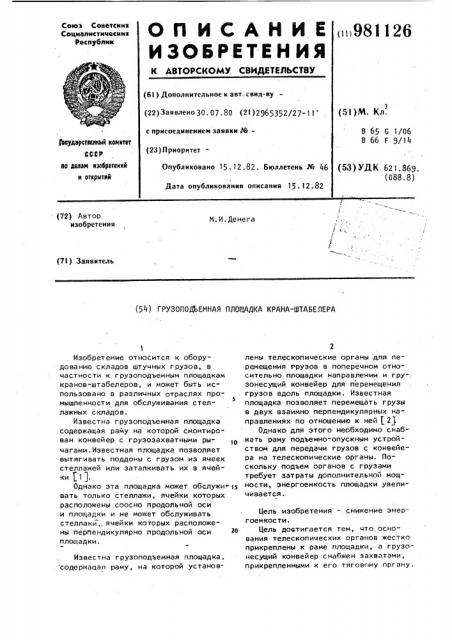

ОПИСДНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
<»981126 (6I ) Дополнительное к авт. свид-ву (22) За в е о 30. 07. 80 (21) 2965352/27-11 с присоединением заявки ЭЙ(23) Приоритет(51)M. Кл.
8 65 G 1/06
В 66 F 9/14
Гоеудеротееииый комитет
СССР (53) УДК 621.869, (088.8) по делом изобретеиий и открытий
Опубликовано 15.12.82. Бюллетень М 46
Дата опубликования описания 15 . 12.82 (72) Автор изобретения
М.И.Денега (7l) Заявитель (54) ГРУЗОПОДЪЕИНАЯ ПЛОЩАДКА КРАНА-ШТАБЕЛЕРА
Изобретение относится к оборудованию складов штучных грузов, в частности к грузоподъемным площадкам кранов-штабелеров, и может быть использовано в различных отраслях промышленности для обслуживания стеллажных складов.
Известна грузоподъемная площадка содержащая раму на которой смонтирован конвейер с грузозахватными рычагами.Известная плоцадка позволяет вытягивать поддоны с грузом из ячеек стеллажей или заталкивать их в ячей- т1).
Однако эта площадка может обслужи <5 вать только стеллажи, ячейки которых расположены соосно продольной оси и площадки и не может обслуживать стеллажи „ ячейки которых расположены перпендикулярно продольной оси площадки.
Известна грузоподъемная площадка, :содержацая раму, на которой установлены телескопические органы . для перемещения грузов в поперечном относительно площадки направлении и гру-. зонесущий конвейер для перемецения грузов вдоль площадки. Известная площадка позволяет перемещать грузы в двух взаимно перпендикулярных направлениях по отношению к ней 2
Однако для этого необходимо снабжать раму подъемно-опускным устройством для передачи грузов с конвейера на телескопические органы. Поскольку подъем органов с грузами требует затраты дополнительной мощности, энергоемкость площадки увеличивается.
Цель изобретения — снижение энергоемкости.
Цель доетигается тем, что,основания телескопических органов жестко прикреплены к раме плоцадки, а грузонесущий конвейер снабжен захватами, прикрепленными к его тяговому органу.
981126
На фиг. 1 схематически изображен кран-штабелер с предлагаемой грузоподъемной площадкой, общий вид; на фиг.2 - вид А на фиг.1; на фиг.3 грузоподъемная площадка крана-шта- s белера; на фиг..4 - вид на груэоподьемкую, площадку в момент торцовой на. грузки стеллажа; на фиг.5 — то же, в момент фронтальной загрузки стеллажа. 1О
Грузоподъемная площадка содержит раму 1, которая смонтирована на кране-штабелере в стойках 3 при .ломощи каната 4. На раме 1 расположены телескопические органы { захваты) 5 1 (фиг.3 и 5), основания которых жестко прикреплены к раме 1. Грузонесущие поверхности органов 5 снабжены направляющими в виде прдтормо>ненных роликов 6 (фиг.5), для перемещения _#_ поддонов 7 вдоль рамы 1.
Над рамой 1 смонтирован грузонесущий конвейер 8, на тяговом органе
9 которого закреплены захваты 10. 2s
Поддон 7 выполнен с крюками 11, а захваты 1О содержат грузозахватные рычаги 12, смонтированные на каретках
13, прикрепленных к органу 9. Подъем и опускание рычагов при захвате под- зо дона 7 за крюк 11 происходит любым известным способом, снабжением кареток дополнительными приводами или соответствующим креплением кареток к тяговому органу 9. Конвейер 8 пред- з назначен для продольного относительно площадки перемещения, а органы 5 для поперечного. Конструкция захватов 10 должна соответствовать конструкции грузозахватных элементов под- 4 дона 7.
Поддоны 7 установлены в стеллажи
14 и в стеллажи 15.
Работа площадки осуществляется следующим образом.
Для выгрузки из стелла>на поддона
7 с длиномерным грузом кран-шта":елерi
2 перемещается к соответствующей ячей, ке стеллажа 14 или стеллажа 15. При этом ролики 6 нижних захватов платформы устанавливаются на одном уровне с ячейкой стеллажа 14, подлежащей разгрузке, т.е. в случае торцовой выгрузки поддона.Бсли разгрузка производится в направлении поперек поддо- йа, т.е. фронтальная, ролики б плат-, формы устанавливаются чуть ниже полок стеллажа 14.
При торцовой выгрузке стеллажа ролики 6 захватов растормаживаются.
Далее включается привод перемещения кареток 13 торцовой выгрузки. При этом выступ одного иэ грузозахватных рычагов 12 входит в паз крюка 11 поддона 7 и затаскивает его на площадку по роликам 6 органов 5, Загрузка ячеек стеллажа 14 производится в обрат- . ном порядке.
При фронтальной выгрузке стеллажа
15 выдвижные телескопические органы
5 выдвигаются в пространство между полок стеллажей 15 под поддон, после чего платформа 4 поднимается немного вверх, так чтобы поддон оказался на роликах 6 органов 5. В этом случае ролики заторможены. Телескопические органы 5 возвращаются в исходное положение и поддон 7 транспортируется к месту разгрузки. Когда поддон 7 находится на раме 1, грузозахватные рычаги 12 торцовой загрузки находятся в пазах крюков 11 поддона, так как поддон 7 при фронтальной выгрузке надвигается на груэозахватные рычаги 12.
Загрузка полок стеллажей 15 происходит в обратном порядке.
При этом за счет снабжения конвейера 8 захватами исключается необходимость подъема телескопических органов, что позволяет жестко закрепить основания этих органов на раме площадки и; -, ì самым, исключить дополнительные затраты на подъем телескопических органов, снижая энергоемкость площадки в целом. формула изобретения
1. Грузоподъемная площадка кранаштабелера, содержащая раму, на которой установлены телескопические органы для перемещения грузов в поперечном относительно площадки направлении и грузонесущий конвейер для перемещения грузов вдоль площадки, отличающаяся тем, что, с целью снижения, энергоемкости.,основания телескопических органов жест" ко прикреплены к раме площадки, а грузонесущий конвейер снабжен захватами, прикрепленными к его тяговому органу.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
H 348462, кл. В 65 G61/00, 1970.
2. Заявка ФРГ Ю 2451070, кл. В бб F 9/14, 1980 {прототип) .
