Реферат

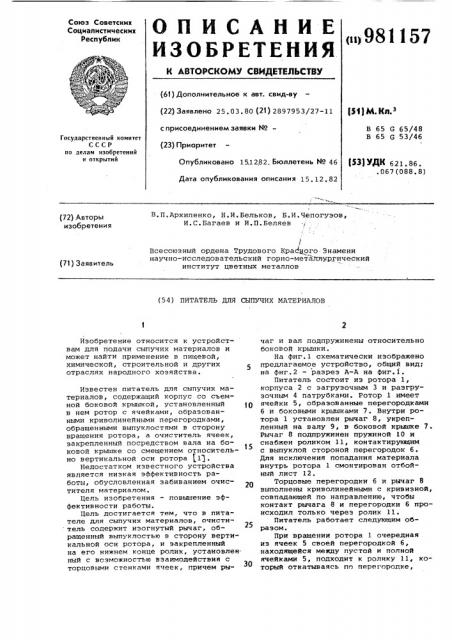

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()981!57 (61) Дополнительное к авт. свид-ву (22) Заявлено 25. 03. 80 (2i) 2897953/27-11 с присоединением заявки ¹вЂ” (23) Приоритет

Опубликовано 15.1282, Бюллетень ¹ 46

Дата опубликования описания 15. 12. 82 (51)М Кл з

В 65 G 65/48

В 65 а 53/46

Государственный комитет

СССР но делам изобретений и открытий (531УДК 621. 86. .067(088.8) B.Ï.Aðõèïåíêo, Н.И.Бельков, Б.И.Чепогузов, И.С.Багаев и И.П.Беляев (72) Авторы изобретения

Всесоюзный ордена Трудового Кра цого.Знамени научно-исследовательский горно-металлургический институт цветных металлов (7i) Заявитель (54) IIHTATEJIb ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к устройствам для подачи сыпучих материалов и может найти применение в пищевой, химической, строительной и других 5 отраслях народного хозяйства.

Известен питатель для сыпучих материалов, содержащий корпус со съемной боковой крышкой, установленный в нем ротор с ячейками, образованными криволинейными перегородками, обращенными выпуклостями н сторону вращения ротора, а очиститель ячеек, закрепленный посредством вала на боковой крьпаке со смещением относительно вертикальной оси ротора (1).

Недостатком известного устройства является низкая эффективность работы, обусловленная забиванием очистителя материалом.

Цель изобретения — повышение эффективности работы.

Цель достигается тем, что в питателе для сыпучих материалов, очисти.тель содержит изогнутый рычаг, обращенный выпуклостью в сторону вертикальной ocR ротора, и закрепленный на его нижнем конце ролик, установлен ный с возможностью взаимодействия с торцовыми стенками ячеек, причем рычаг и вал подпружинены относительно боковой крышки.

На фиг.1 схематически изображено предлагаемое устройство, общий вид; на фиг.2 — разрез A-A на фиг.1.

Питатель состоит из ротора 1, корпуса 2 с загрузочным 3 и разгрузочным 4 патрубками. Ротор 1 имеет ячейки 5, образованные перегородками

6 и боковыми крышками 7. Внутри ротора 1 установлен рычаг 8, укрепленный на налу 9, в боковой крышке 7.

Рычаг 8 подпружинен пружиной 10 и снабжен роликом 11, контактирующим с выпуклой стороной перегородок 6.

Для исключения попадания материала внутрь ротора 1 смонтиронан отбойный лист 12 °

Торцовые перегородки 6 и рычаг 8 ныполнены криволинейными с кривизной, совпадающей по направлению, чтобы контакт рычага 8 и перегородки 6 происходил только через ролик 11.

Питатель работает следующим образом.

При вращении ротора 1 очередная из ячеек 5 своей перегородкой 6, находящейся между пустой и полной ячейками 5, подходит к ролику 11., который откатываясь по перегородке, 3 981157

uI.f

Составитель Н,Никитина

Техред З.палий Корректор Г. Orap

Редактор A.Õèì÷óê.Заказ 9589/26 Тираж 977 Подписное

ВНИИПИ 1 осударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 поднимает рычаг 8, подпружиненный йружиной 10, закручивая ее. При дальнейшем повороте ротора 1 с ячейками 5 ролик 11 рычага 8 теряет контакт с перегородкой 6 н рычаг 8 под действием пружины 10 и своей силы тяжести с некоторым начальным усилием выдавли- вает материал иэ ячейки 5. Начальное усилие обеспечено за счет значительного давления из-за меньшей площади рычага 8, обращенной к материалу. t0

Рычаг 8 поворачивается до соприкосновения роликом 11 следующей перегородки и,цикл повторяется.

Предлагаемое устройство позволяет сократить время на очистку ячеек и повысить в результате этого производительность устройства в целом, а также точность дозирования выгружаемого материала.

Формула изобретения 20

Питатель для сыпучих материалов, содержащий корпус со съемной боковой крышкой, установленный в нем ротор с ячейками, образованными криволинейными перегородками, обращенными выпуклостями в сторону вращения ротора, и очиститель ячеек, закрепленный посредством вала на боковой крышке со смещением относительно вертикальной оси ротора, о т л и— ч а ю шийся тем, что, с целью повышения эффективности работы, очиститель содержит изогнутый рычаг, обращенный выпуклостью в сторону вертикальной оси ротора, и закрепленный на его нижнем конце ролик, установленный с возможностью взаимодействия с торцовыми стенками ячеек, при.— чем рычаг и вал подпружинены относительно боковой крышки.

Источники инфорМации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 659627, кл. С 21 С 1/00, 1977.
