Реферат

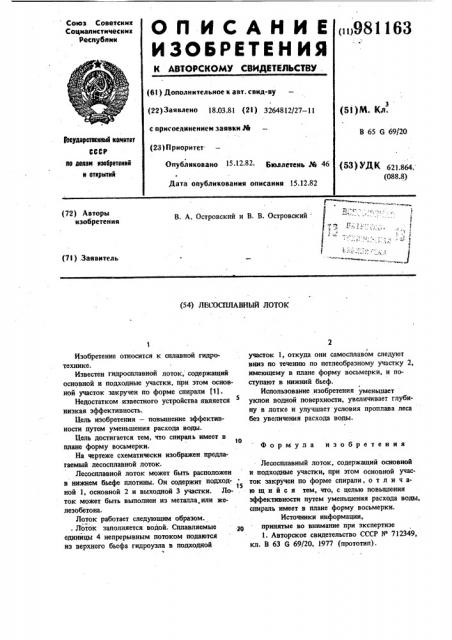

((ц981163

Союз Советских

Социалистических

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . (61) Дополнительное к авт. свид-ву (22) Заявлено 18.03.81 (21) 3264812/27 11 с присоединением заявки Ph (28) Приоритет (5l ) M. Кл .

В 65 G 69/20

Вмударстпеп ый кеиитет

СССР пп пепаи изюбретеннй и открытий (53) >RK 621.864. (088.8) ОпУбликовано 15.12.82. Бюллетень Pr 46

Дата опубликования описания 15.12.82 (72) Авторы изобретения

В. А, Островский и В. В. Островский

4 (1 б 6 ( с (71) .Заявитель (54) ЛЕСОСПЛАВНЫЙ ЛОТОК

Изобретение относится к сплавной гидротехнике.

Известен гидросплавной лоток, содержащий основной и подходные участки, при этом основной участок закручен по форме спирали 11).

Недостатком известного устройства является низкая эффективность.

Цель изобретения — повышение эффективности путем уменьшения расхода воды.

Цель достигается тем, что спираль имеет в плане форму восьмерки.

На чертеже схематически изображен предлагаемый лесосплавной лоток.

Лесосплавной лоток может быть расположен в нижнем бьефе плотины. Он содержит подход15 ной 1, основной 2 и выходной 3 участки. Лоток может быть выполнен из металла.или железобетона.

Лоток работает следующим образом. . Лоток заполняется водой. Сплавляемые единйцы 4 непрерывным потоком подаются иэ верхнего бьефа гидроузла в подходной участок 1, откуда они самосллавом следуют вниз по течению по петлеобраэному участку 2, имеющему в плане форму восьмерки, и поступают в нижний бьеф.

Использование изобретения уменьшает у он вод ои поверхности, у и вает глуби ну в лотке и улучшает условия проплава леса без увеличения расхода воды.

Формула изобретения

Лесосплавный лоток, содержащий основной и подходные участки, при этом основной участок закручен по форме спирали, о т л и ч аю щ и и сятем,,что, с целью повышения эффективности путем уменьшения расхода воды, спираль имеет в плане форму восьмерки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 712349, кл. В 63 G 69/20, 1977 (прототип).

981163

Составитель Л Трофимчук

Техред Т.Маточка

Корректор И. Ватрушкина

Подписное

/ г иал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 9590/27 Тираж 977

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д. 4/5
