Реферат

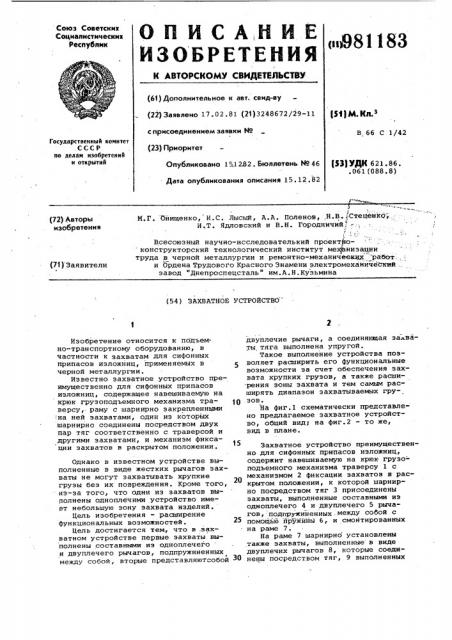

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву (22) Заявлено 17. 02.81 (21) 3248672/29-11 И1) М. Кд.З с присоединением заявки М (23) Приоритет

В 66 С l/42

Государственный комитет.СССР но деяам нзобретеннй н открытий

t$3) УДК 621.86. .061 (088.8) Опубликовано 151282. Бюллетень М 46

Дата опубликования описания 15.12.82

М.l". Ойищенко, И.С. Лысый, А.A. Поленов,,Н.В.;СтеценкО; .

И.Т. Ядловский и В.Н. Городничий,(72) Авторы изобретения

Всесоюзный научно-исследователький проект оконструкторский технологический институт мефнизации труда в черной металлургии и ремонтно-механических работ:. и Ьрдена Трудового Красного Знамени электромеханический .. завод "Днепроспецсталь" им.A.Н.Кузьмина (71) Заявители (54 ) ЗАХВАТНОЕ УСТРОЙСТВО

Изобретение относится к подъемно-транспортному оборудованию, в частности к захватам для сифонных припасов изложниц, применяемых в черной металлургии.

Известно захватное .устройство преимущественно для сифонных припасов изложниц, содержащее навешиваемую на крюк грузоподъемного механизма траверсу, раму с шарнирно закрепленнцмн . на ней захватами, один из которых шарнирно соединены посредством двух пар тяг соответственно с траверсой и другими захватами, и механизм фиксации захватов в раскрытом положении.

Однако в известном устройстве выполненные в виде жестких рычагов захваты не могут захватывать хрупкие грузы без их повреждения. Кроме того, из-за того, что одни иэ захватов выполнены одноплечими устройство имеет небольшую зону захвата изделий.

Цель изобретения - расширение функциональных возможностей.

Цель достигается тем, что в .захватном устройстве первые захваты выполнены составными нз одноплечего и двуплечего рычагов, подпружиненных между собой, вторые представляютсобой двуплечие рычаги, а соединяющая эа ваты тяга выполнена упругой.

Такое выполнение устройства позволяет расширить его функциональные возможности sa счет обеспечения захвата хрупких грузов, а также расширения зоны захвата и тем самым расширять диапазон захватываемых rpytp 3oB °

На фиг.l схематически представлено предлагаемое захватное устройство, общий вид; на фиг.2 — то же, вид в плане.

Захватное устройство преимущественно для сифонных припасов изложниц, содержит навешиваемую на крюк груэо- подъемного механизма траверсу 1 с механизмом 2 фиксации захватов B раскрытом положении, к которой шарнирно посредством тяг 3 присоединены захваты, выполненные составными из одноплечего 4 н двуплечего 5 рычагов,:подттружиненных .между собой с помощью йружины 6, и смонтированных на раме 7.

На раме 7 шарнирно установлены также захваты, выполненные в виде двуплечих рычагов 8, которые соедиЗО иены посредством тяг, 9 выполненных

981183 упругими захватами, составными из одноплечего 4 и. двуплечего 5 рычагов °

Устройство работает следующим об разом.

Грузоподъемным механизмом захватное устройство поднимает траверсу, 5 при этом механизм 2.фиксации соединяет траверсу 1 с рамой, а захваты находятся в раскрытом положении. В таком положении двуплечие рычаги 8 вводятся в отверстия, которые распо- 10 ложены в центральном сифоне сифонного припаса, а плечи двуплечих рычагов 5 вводятся в отверстия крайних грифонов сифонного припаса. Опускание захвата происходит до тех пор пока рама 7 не соприкасается с прийасом.

При повторном подъеме траверсы 1 механизм 2 фиксации разъединяет траверсу 1 с рамой 7 ° Траверса 1 поднимается относительно рамы 7, при этом двуплечие рычаги 8, приводимые вдвижение захватами, выполненными в виде одноплечего 4 и двуплечего 5 рычагов через упругие тяги 9, обеспечивающие равномерное распределение усилий между двуплечими рычагами 8, разжимаются в центральном отверстии сифонного припаса, а двуплечие рычаги 5, вращаясь, сжимают сифонный припас через пружины б,благодаря которым происходит равномерный захват сифонного припаса.

Грузоэахватным механизмом переносят захватное устройство с сифонным припасом и устанавливают на поддон, траверсу 1 опускают до тех пор пока Ç5 она не соединяется с рамой 7 механизi-ом 2 фиксации, при этом двуплечие рычаги 8 сжимаются, а двуплечие рычаги 5 захватов раз гинаются, освобождая сифонный припас.

При последующем поднятии захватного устройства сифонный припас остается на поддоне.

Использование предлагаемого захватного устройства обеспечивает сохранность сифонного припаса при транспортировке и укладке на поддон и расширяет диапазон захватываемых грузов.

Формула изобретения

Захватное устройство преимущественно для сифонных припасов изложниц, содержащее навешиваемую на крюк грузоподъемного механизма траверсу, раму с шарнирно закрепленными на ней захватами, одни иэ которых шарнирно соединены посредством двух пар тяг соответственно с траверсой и другими захватами, и механизм фиксации захватов в раскрытом положении, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей, первые захваты выполнены составными из одноплечего и двуплечего рычагов, подпружиненных между собой, вторые представляют собой двуплечие рычаги, а соединяющая захваты тяга выполнена упругой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 537925, кл. В бб С 1/42, 1970.

981183

Составитель Т. Губина

Редактор A. Химчук Техред Е.баритончик Корректор Г. Решетник

Заказ 9593/28 Тираж 939 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.Ужгород, ул.Прдектная, 4
