Устройство для подвода энергии к подвижному объекту

Устройство для подвода энергии к подвижному объекту

Иллюстрации

Показать все

Реферат

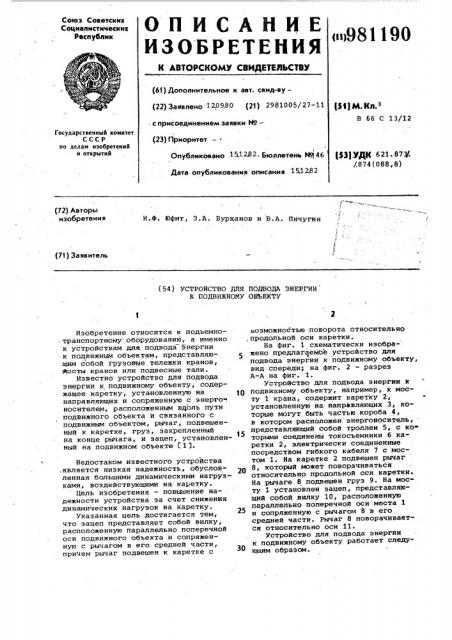

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<щ981 190 (61) Дополнительное к авт. свид-ву—

f22) Заявлено 1209.80 (21) 2981005/27-11

- с присоединением заявки Нов (23) Приоритет — . !

Опубликовано 15,1282 Бюллетень й946

f$$) Q Кл 3

В 66 С 13/12

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 621.87/

/874(088,8) Дате опубликования описания (72) Авторы изобретения

И.Ф. Юфит, 3.A. Бурханов и В.A. Пичугин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДВОДА ЭНЕРГИИ

К ПОДВИЖНОМУ ОБЪЕКТУ

Изобретение относится к подъемнотранспортному .оборудованию, а именно к устройствам для подвода энергии к подвижным объектам, представляющим собой грузовые тележки кранов, Мосты кранов или подвесные тали.

Известно устройство для подвода энергии к подвижному объекту, содержащее каретку-, установленную на направляющих и сопряженную с энерго". носителем, расположенным вдоль пути подвижного объекта и связанного с подвижным объектом, рычаг, подвешенный к каретке, груз, закрепленный на конце рычага, и зацеп, установленный на подвижном объекте t.1 3.

Недостаком известного устройства ,является низкая надежность, обусловленная большими динамическими нагрузками, воздействующими на. каретку.

Цель изобретения — повышение надежности устройства .за счет снижения динамических нагрузок на каретку.

Указанная цель достигается тем, что зацеп представляет собой вилку, расположенную параллельно поперечной оси подвижного объекта и сопряженную с рычагом в его средней части, причем рычаг подвешен к каретке с возможностью поворота относительно .продольной оси каретки.

На фиг. 1 схематически изображено предлагаемое устройство для подвода энергии к подвижному объекту, вид спереди; на фиг. 2 — разрез

A-A на фиг. 1. устройство для подвода энергии к подвижному объекту, например, к мосту 1 крана, содержит каретку 2, установленную на направляющих 3, которые могут быть частью короба 4, в котором расположен энергоноситель, представляющий собой троллеи 5, с ко торыми соединены токосъемники 6 каретки 2, электрически соединенные посредством гибкого кабеля 7 с мостом 1. На каретке 2 подвешен рычаг

8, который может поворачиваться относительно продольной оси каретки.

На рычаге 8 подвешен груз 9. На мосту 1 установлен зацеп, представляющий собой вилку 10, расположенную параллельно поперечной оси моста 1 и сопряженную с рычагом 8 в его средней части, Рычаг 8 поворачивается относительно оси 11.

Устройство для подвода энергии к подвижному объекту работает следу30 юшим образом

981190

При перемещении моста 1 крана вмес.е с ним перемещается вилка 10, которая увлекает за собой рычаг 8 и каретку 2. Груз 9, подвешенный на поворотном относительно продольной оси каретки 2 рычаге 8, центрирует каретку 2 в направляющих придает каретке,2 устойчивость и плавность хода.

Таким образом, устройство для подвода энергии к подвижному объекту имеет сравнительно высокую надежность, обусловленную снижением динамических нагрузок на каретку устройства. формула изобретения

Устройство для подвода энергии к подвижному объекту, содержащее каретку, установленную на направляющих и сопряженную с энергоносителем, расположенным вдоль пути подвижного объекта и связанного с подвижным объектом, рычаг, подвешенный к каретке, груз, закрепленный на конце рычага, и зацеп, установленный на подвижном объекте, о т л и ч а ющ е е с я тем, что, с целью повышения надежности эа счет снижения динамических нагрузок на каретку, 10 зацеп представляет собой вилку, расположенную параллельно поперечной оси подвижного объекта и сопряженную с рычагом в его средней части, причем рычаг подвешен к каретке с воз15 можностью поворота относительно продольной оси каретки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

2О Р 755745, кл. Ь 66 С 13/12, 22.08.78 (прототип).
