Способ получения аморфного арсената алюминия

Способ получения аморфного арсената алюминия

Иллюстрации

Показать все

Реферат

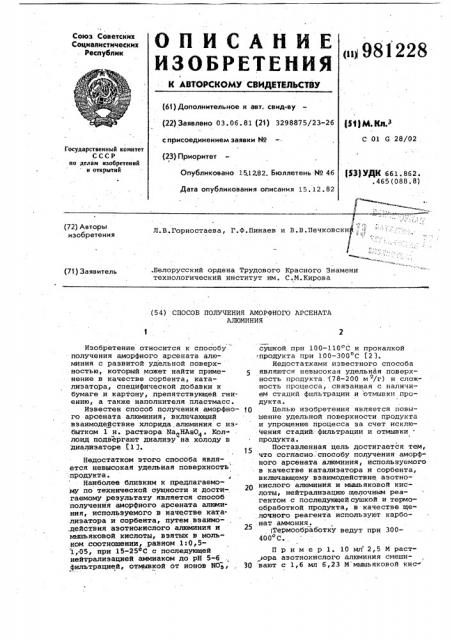

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 03. 06. 81 (21) 3298875/23-26 с присоединением заявки ¹ (23) Приоритет

Опубликовано 1512.82. Бюллетень ¹ 46 (И) М. Кл.

С 01 G 28/02

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 661.862 °.465(088.8) Дата опубликования описания 15 . 12 . 82 (72) Авторы изобретения

Белорусский ордена Трудового Красного Знамени технологический институт им, С.М.Кирова (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ АМОРФНОГО APCEHATA

АЛЮМИНИЯ

Изобретение относится к способу получения аморфного арсената алюминия с развитой удельной поверхностью, который может найти применение в качестве сорбента, катализатора, специфической добавки к бумаге и картону, препятствующей гниению, а также наполнителя пластмасс.

Известен способ получения аморфного арсената алюминия, включающий взаимодействие хлорида алюминия с избытком 1 н. раствора Иа НАзО . Коллоид подвергают диализу на холоду в диализаторе f1 3. сушкой при 100-1 ООC и прокалкой продукта при 100-300 С 12).

Недостатками известного способа являются невысокая удельная поверхность продукта. (78-200 м /г} и сложность процесса, связанная с наличием стадий фильтрации и отмывки продукта.

fp Целью изобретения является повышение удельной поверхности продукта и упрощение процесса за счет исключения стадий..фильтрации и отмывки продукта.

Поставленная цель достигается тем, что согласно. способу получения аморфного арсената алюминия, используемого в качестве катализатора и сорбента, включающему взаимодействие азотнокислого алюминия и мышьяковой кислоты, нейтрализацию .щелочным реагентом с последующейсушкой и термообработкой продукта, в качестве щелочного реагента используют карбо25 Термообработку ведут при 300400 С.

Недостатком этого способа является невысокая удельная поверхность продукта.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ получения аморфного арсената алюминия, используемого в качестве катализатора и сорбента, путем взаимо,действия аэотнокислого алюминия и мышьяковой кислоты, взятых в мольном соотношении, равном 1:0,5 1,05, при 15-25 С с последующей нейтрализацией аммиаком до рН 5«6 фильтрацией, отмывкой от ионов NOq„

Hpимер Мраст, ора азотнокислого алюминия смеши30 вают с 1,6 мл 6,23 M мышьяковой кис

Л.В.Горностаева, Г.Ф.Пинаев и В.В.Печковски

/ .с;

98)228

Формула изобретения

Составитель Л.Ситнова

Редактор О.Персияицева Техред И. Гайду

Корректор У.Пономаренко, 1

Заказ 9597/30 Тираж 509

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 лоты (это соответствует мольному соотношению Ag(NOy)з .Н>Аз0 =1:0,4) и при перекешиванйи.добавляют кар- . бонат аммония до рН 4,9. Полученный гелеобраэный осадок сушат, проводят термообработку при 3000С в течение

5 ч. S „д определяют по адсорбции воздуха при температуре .жидкого азо-; та. S 505 м /г.

Пример 2. 10. мл 2,5 М раст-,10 вора азотнокислого алюминия смешивают с 2,2 мл 6,23 М мышьяковой кислоты: (это соответствует мольному соотно- шеняю АР(ИОЗ)Э вНЗЪэ04=1 ° 0,55) и при перемешивании добавляют карбонат. аьвония до рН 5,8. Полученный гелеобразный осадок сушат, проводят термообработку при 300 С в течение 5 ч.

S q* = 547 м /г. Прокаленный при

400 С в течение 5 ч арсенат алюминия имеет поверхность, равную

501 м /г.

Пример 3. 20 мл 0,99 М раствора азотнокислого алюминия смешивают с 13,8 мл 1 М мышьяковой кислоты (это соответствует мольному соотношению AE(ИОз)3 . НзАзОд.= 1:0,7 ) и при перемешивании добавляют карбонат аммония до рН 7 ° Полученный гелеобразный осадок сушат, проводят термообработку при 350 С в течение 5 ч. S уц = 386 м /r.

Пример 4 ° 10 мл 1,84 М азот. нокислого алюминия смешивают с 7,3 мл

2,15 М мышьяковой кислоты (это соот- 35 ветствует мольному соотношению

A9(NO>)> .H>AsO+=1:0,85) и при перемешивании добавляют карбонат аммония до рН 4.. Полученный гелеобразный осадок сушат, проводят термообработ-: 40 ку при 300-С в течение 5 ч. S > -o

= 414 м /r.

Пример 5. 10 мл 1,84 М азотнокислого алюминия смешивают с 6 мл

3,05 М мыаьяковой кислоты {это соот- 45 ветствует мольному соотношению

АР(ЫОз)з .H>AsO+= 1:1) и при перемешивании добавляют карбонат аммония до рН 7. Полученный осадок сушат, проводят термообработку при 300 С Я) в течение 5 ч. S д у 261 м /г.

Я

При температуре термообработки .

300-400 С происходит наиболее полное удаление из пор продуктов реакции ионов НО", влаги, и величйна .удельной.поверхности максимальна. Повышение температуры свыше 400 С приводит к уменьшению S вследствие агломерации частиц.

Осаждают гелеобразный арсенат алюминия при оН 4-7 Панный интервал рН обеспечивает получение продук-. та с развитой удельной поверхностью.

При рН 4 образуется гелеобразный про« дукт, ниже этой величины рН осадок не образуется. Повышение рН свыше

7 приводит .к образованию неоднородного по составу продукта, поскольку сильно затрудняется перемешивание.

Таким образом, предлагаемый способ позволяет повысить удельную поверхность продукта с 78-200 до

260-545 м /r, упростить процесс за

2 .счет исключения стадий фильтрации и .отмывки и, кроме того, позволяет получать термостойкий продукт, что позволит использовать сорбенты и катализаторы на его основе и высоко температурном режиме.

l. Способ получения аморфного ар. сената алюминия, используемого в качестве катализатора и сорбента, включающий взаимодействие азотно" кислого алюминия и мышьяковой кислоты, нейтрализацию щелочным реагентом с последующей.сушкой и термообработкой продукта, о т л и ч а юшийся тем, что, с целью ловышения удельной поверхности продукта и упрощения процесса за счет исключения стадий фильтрации и отмывки, в качестве щелочного реагента используют карбонат аммония.

2. Способ по п.1, о т л и ч а юшийся тем,что термообработку ведут при 300-400 С.

Источники информации, принятые во внимание при экспертизе

1. Weiser Н.В., Вйохзот A.P.

The bormat1on of arsenate. jetP1es.— "J.Physical chemictry" 28, 35, 1924.

2. Авторское свидетельство СССР .по заявке 9 2910076, кл. С 01 G 28/02, заявл, 1980 (прототип).
