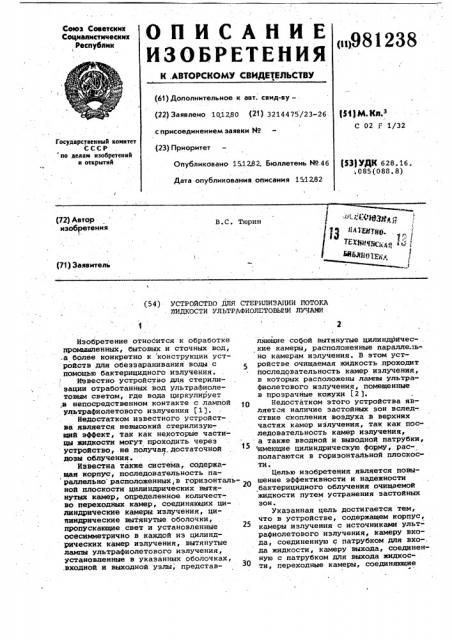

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К, АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. саид-ву— (22) Заявлено 101280 (21) 3214475/23-26. (и) м. Ns.з

С 02 F 1/32 с присоединением заявки №

Государственный комитет

СССР по делам изобретений и открытий (23) приоритет

Опубликовано 151282. Бюллетень ¹,46 (531УДК 628,16.. 085 (088. 8) Дата опубликования описания 1 Ы 282

P2) Автор изобретения

В.С. Тюрин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТЕРИЛИЗАЦИИ ПОТОКА

)ХИДКОСТИ УЛЬТРАФИОЛЕТОВЫМИ ЛУЧАМИ

Изобретение относится к обработке промышленных, бытовых и сточных вод, а более конкретно к конструкции устройств для обеззараживания воды с 5 помощью бактерицидного излучения.

Известно устройство для стерилизации отработанных вод ультрафиолетовым светом, где вода циркулирует

;в непосредственном контакте с лампой ультрафиолетового излучения $1).

Недостатком известного устройства является невысокий стерилизующий эффект, так как некоторые частицы жидкости могут проходить через устройство,.ие получая. достаточной дозы облучения.

Известна также система, содержащая корпус, последовательность параллельно расположенных,в горизонтальной плоскости цилиндрических вытянутых камер, определенное количество переходных камер, соединяющих цилиндрические камеры.излучения, циЛиндрические вытянутые оболочйи, пропускающие свет и установленные осесимметрично в каждой из цилиндрических камер излучения, вытянутые лампы ультрафиолетового излучения, установленные в укаэанных оболочках, .входной и выходной узлы, представляющие софой вытянутые цилиндрические камеры, расположенные параллель но камерам излучения. В этом устройстве очищаемая жидкость проходит последсвательность камер излучения, в которых расположены лампы ультрафиолетового излучения, помещенные в прозрачные кожухи (2 ).

Недостатком этого устройства является наличие застойных зон вслед-, ствие скопления воздуха в верхних частях камер излучения, так как последовательность камер излучения, а также вводной и выводной патрубки, 1имеющие цилиндрическую форму, располагаются в горизонтальной плоскости °

Целью изобретения является повышение эффективности и надежности бактерицидного облучения очищаемой жидкости путем устранения застойных зон.

Укаэанная цель достигается тем, что в устройстве, содержащем корпус, камеры излучеиия с источниками ультрафиолетового излучения, камеру входа, соединенную с патрубком для вхо-,. да жидкости, камеру выхода, соединенную с патрубком для выхода жидкости, переходные камеры, соединяющие

981238 4 камеры излучения между собой, а также с камерами входа и выхода, камера входа, камеры излучения и камера выхода обрабатываемой жидкости установлены последовательно одна над другой в вертикальной плоскости уст ройства,. Камера входа и камера выхода имеют конусообразную форму. Направление конусности .камеры входа совпадает с направлением подачи .очищаемой жидкости, направление конусности камеры выхода противоположно направлению конусности камеры входа е

Благодаря такому взаимному расположенйю камер излучения, камеры вхо да и камеры выхода, а также конфигурации последних исключается вероятность появления "мертвых" зон, образованных газом, находящимся в. обрабатываемой жидкости.

На фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2,то же, продольный разрез; на фиг .3— то же, поперечный разрез.

Предлагаемое устройство состоит из .прямоугольного корпуса 1, который может быть изготовлен иэ нержавеющей стали, стеклопластика и др. пластмасс. В корпусе имеется несколько параллельно расположенных на определенном расстоянии одна от другой цилиндрических вытянутых камер излучения 2. Камеры излучения вытянуты от переднего 3 до заднего 4 торца корпуса 1.

Нижняя камера 5.имеет конусообразную форму и является камерой входа потока жидкости. Камера входа соединена с входным патрубком.

Верхняя камера также имеет конусообразную форму и является камерой б выхода потока жидкости. Направление конусности камеры выхода противоположно направлению конусности камеры входа. Камера выхода соединена с выходным патрубком. Цилиндрические камеры излучения соединены между собой, а также с камерами .входа и выхода потока жидкости соединительными камерами 7, которые име.ют щелевидную форму. Высота соединительных камер определяется из условия ламинарности потока и определяется соотношением — В2

D = — "

4Р где Н вЂ” высота соединительной камеры к

0 — диаметр входного патрубка, 3 - длина соединительной камеры.

Соединительные камеры расположены иа расстоянии 20-30 мм от передней и задней стенок корпуса.

В. центре каждой иэ камер излучения расположены источники ультрафиолетового излучения 8, в качестве которых могут использоваться любые лампы ультрафиолетового излучения, испускакеде интенсивный пучок волн, длина которых находится в диапазоне 2500-2700 R.

5 Внешний диаметр цилиндрических камер излучения больше диаметра ламп, что позволяет потоку очищаемой жидкости проходить между лампой и стенкой камеры.

10 Передняя и задняя стенки корпуса устройства закрываются плоскими крышками. В крышках имеются отверстия, диаметр которых соответствует наруж ному диаметру лампы ультрафиолетово 5 го излучения. Крепление ламп ультра» фиолетового излучения в камерах излучения осуществляется с помощью переходных втулок, самоуплотняющихся в местах контакта со стенками камеры. Герметичность между переходными втулками и лампами обеспечивается с помощью кольцевых прокладок, которые прижимаются к стенкам корпуса крышками, изготовленными из токонепроводящего материала.

Устройство работает следующим образом.

Очищаемая жидкость поступает через патрубок в камеру входа (фиг. 2), Благодаря конусности камеры входа достигается равномерность распределения поступающей жидкости в направлении от передней к задней стенке устройства. Из камеры входа поток жидкости поступает в переходную камеру 7, где поток жидкости преобразуется в пленку по всей длине переходной камеры и приобретает ламинарный характер течения.

Ламинизированный поток очищаемой

40 жидкости проходит последовательность камер излучения в направлении снизу вверх, контактируя с источниками ультрафиолетового излучения 8, расположенными в камерах излучения.

45 Ламинарность потока поддерживается с помощью переходнйх камер, соединяющих между собой камеры излучения.

Очищенный поток жидкости поступает в конусообразную камеру б выхода и выводится из устРойства через выходной патрубок.

Для получения большей производительности несколько элементов могут быть. соединены последовательно, па55 раллельно либо по комбинированной последовательно4параллельной схеме, Вследствие того, что последовательность камер излучения. располагается в вертикальной плоскости, камера входа расположена в нижней части устройства, а камера выхода— в верхней части устройства, исключается возможность возникновения так называемых "мертвых" эон, не подвергаемых воздействию бактерицидных лучей, что, в своЮ очередь, способ981238

Формула изобретения

Устройство для стерилизации потока жидкости ультрафиолетовыми луча.ми, содержащее корпус, камеры излучения с источниками ультрафиолетового излучения, камеру входа с патрубком для входа жидкости, камеру выхода с патрубком для выхода жидкости, переходные камеры, соединяющие

20 ствует возрастанию эффективности стерилизации.

Опытная проверка устройства показала, что его применение позволяет уничтожить 99,80% бактерий, находящихся в очищаемой жидкости, что зна- 5 чительно превосходит эффективность стерилизации жидкости с помощью других устройств.. камеры излучейия между собой, а также с камерами входа и выхода, о тл и ч а.ю щ е е с я тем, что, с целью повышения эффективности и надежности бактерицидного облучения путем устранения застойных зон, камера входа, камеры излучения и камера выхода обрабатываемой жидкости установлены последовательно одна над другой и вертикальной плоскости, при этом камера входа выполнена сужающейся, а камера выхода - расширяющейся по направлению потока жидкос- ти.

Источники информации, принятые so внимание при экспертизе .

1. Патент США 9 3182193, кл. 250-43.5, 1965.

2. Патент Франции 9 2268754, кл. С 02 В 3/02, 1975.,
