Сплав для раскисления,легирования и модифицирования стали

Сплав для раскисления,легирования и модифицирования стали

Иллюстрации

Показать все

Реферат



f> „ »

Т.д. Чубинидзе, А.Ю. Арсениввили, й.д. Годдвипашвилй;"": =:

Г.Г. Биркая, Л;Н. Косарев, Ю.К. Микеров,,", В.С. Гудков, В.П. Грибан и Б.Г. Маргиев

Институт металлургии им. 50-летия СССР АН-Груаинскбй CCP

- -- ., (72) Авторы изобретения (71) Заявитель (54) СПЛАВ ДЛЯ РАСКИСЛЕНИЯ, ЛЕГИРОВАНИЯ

И МОДИФИЦИРОВАНИЯ СТАЛИ

Железо

Алюминий

Магний

Медь . Кремний

1-15

0,3-4,0

0,1-2,0

0,01-0,5

Остальное

9-18,5

1 с

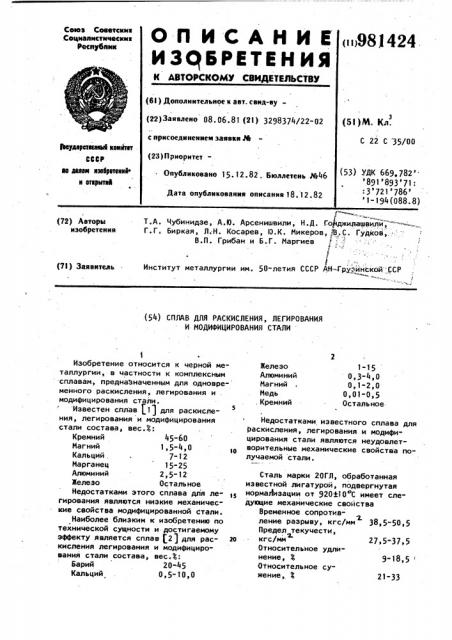

Изобретение относится к черной металлургии, в частности к комплексным сплавам, предназначенным для одновре- менного раскисления, легирования и . модифицирования стали.

Известен сплав (1) для раскисле5 ния, легирования и модифицирования стали состава, вес.3:

Кремний 45-60

Магний 1,5-4,0

Кальций . . 7-12

Марганец 15 25

Алюминий 2р5 12

Железо Остальное

Недостатками этого сплава для легирования являются низкие механические свойства модифицированной стали.

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является сплав (2) для рас- 2о кисления легирования и модифицирования стали состава, вес.3:

Барий 20-45

Кальций 0 5 10,0

Недостатками изаестного сплава для раскисления, легирования и модифицирования стали являются неудовлетворительные механические свойства получаемой стали.

Сталь марки 20ГЛ, обработанная известной лигатурой, подвергнутая нормаЛизации от 920+10 С имеет следующие механические свойства

Временное сопротивление разрыву, кгс/мм 38р5 50 5 2.

Предел текучести, кгс/мм 27р5-37,5

Относительное удлинение, Относительное сужение,, 3 21 33

424

052

0,01-1,0

Остальное.

Магний

Азот

Железо

Содержание компонентов, вес.4

1 1

Составы сплавов, 11

Si Са Ва Hg AF Cu И

35 . 25

47 16

55 2

0,01 Остальное

3 0,5 Остальное

1,5 13

0,5 20

5 1 Остальное

Таблица 2

Содержание кислорода в стали, вес.. Ф

Составы спла" вов, И

Механические свойства стали

Относительное сужение, о

Предел текучести, кгс/мм

Относительное удлинение, 4

Временное сопротивление разрыву, кгс/мм

Ударная вязкость, кгм/см

«»»»

+ 20 С -60 С

39,0 20,5 35,0

41,5 26.,0 38 5

40,5 23,0 36,5

6,1

1 0,010

11,2

57>5

13э8

2 0,008

3 0,012

7 3

59,5

6,7

62,0

12,6

Формула изобретения

3 981

Ударная вязкость, Kr./cH.p. 20 C 5,3-9,4 при-60 С 2,1-4,6

Цель изобретения - повышение механических свойств стали.

Цель достигается- тем, что сплав для раскисления, легирования и модифицирования стали, содержащий крем-. ний, кальций, барий, алюминий, медь, магний и железо, дополнительно содержит азот при соотношении компонентов, вес.3:

Кремний 35-55

Кальций 2-25

Барий 8-25

Алюминий 6-20

Медь 1 «5 г.

Предлагаемый сплав для раскисления, легирования и модифицирования стали обеспечивает по сравнению с известным повышение механических свойств стали.

Экономический эффект от применения предлагаемого сплава в производстве стали составит 1,0- 1,5 руб. на тонну стали.

Введение в состав сплава азота способствует образованию мелкодисперсных нитридов в стали, что вызывает повышение ее механических свойств.

Пример. В индукционной печи

10 с емкостью тигля 150 кг выплавляют сталь марки 20ГЛ с использованием предлагаемого сплава.

В табл. 1 приведены составы предлагаемого сплава.

1$ В табл. 2 представлены свойства стали 20 ГЛ, полученной с использованием предлагаемого сплава.

Т а Ь л и ц а 1

Сплав для раскисления, легирования и модифицирования стали, содержащий кремний, кальций, барий, алюминий, медь, магний и железо, о т л и ч а юшийся тем, что, с целью повышения механических свойств стали, он б 981424 дополнительно содержит азот при следующем соотношении. компонентов, вес.3:

Кремний 35-55

Кальций 2"25

Барий 8-25

Алюминий 6-20

Медь 1 "5

Магний 0,5-2,0

Азот 0,01-1,00

Железо Остальное

Источники информации, принятые во внимание при экспертизе

s 1. Авторское свидетельство СССР

Н 397554, кл. С 22 С 35/00, 1971.

2. Авторское свидетельство СССР

Н 594205, кл. C 22 C 35/00, 1976.

Составитель А. Соловей

Техред Д.Бабинец . Корректор В. Бутяга

° ФЬ е юа рююююее

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, в".35 Раувская наб., д. 4/5

Редактор М. Товтин

Заказ 9640/40

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
