Реферат



М. 98160

Класс 42а, 20

СССР

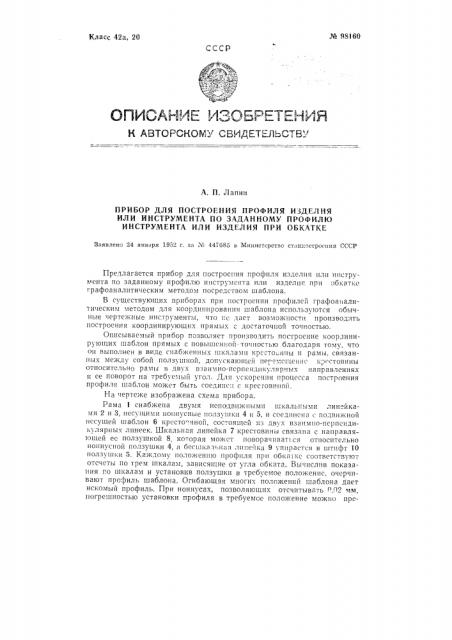

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ СБМ,РЕТ= -ЛЫ» Б "

А. П. Лапин

ПРИБОР ДЛЯ ПОСТРОЕНИЯ ПРОФИЛЯ ИЗДЕЛИЯ

ИЛИ ИНСТРУМЕНТА ПО ЗАДАННОМУ ПРОФИЛЮ

ИНСТРУМЕНТА ИЛИ ИЗДЕЛИЯ ПPИ ОБКАТКЕ

Заявлено 24 января 195> т. за X" 44708о в Министерство станкостроения СССР

Предлагается прибор для построения профиля изделия пли ш|струм сита по заданному профилю инструмента или изделия при обкатке графоаналитическим методом посредством шаблона.

В существующих приборах при построении профилей графоаналитическим методом для координирования шаблона используются обычные чертежные инструменты, что пс даст возможности производ;ITb построения координирующих прямых с достаточной точностью.

Описываемый прибор позволяет производить построение координирующих шаблон прямых с повышенной точностью благодаря тому, что

oEI выполнен в виде снабженных шкалами крссто.ины и рамы, связанных между собой ползушкой, допускающей переменieIIII; крестовины относительно рамы в двух взаимно-перпендикулярных направлениях и ее поворот на требуемый угол. Для ускорении процесса построения профиля шаблон может быть соедине:I с кресговиной.

На чертеже изображена схема прибора.

Рама 1 снабжена двумя неподвижными шкальными «7НН йками 2 и 3, несущими нопиусные ползушки 4 и 5, и соединена с подвижной несушей шаблон 6 крссто".иной, состоящей из двух взаимно-перпсндику !BpllbIx IHHEeK. Шка7bk!2II линейка 7 крестовины c!3513>IH3 с направляющей ес ползушкой 8. которая может поворачиват|ся относительно нониуспой ползушки 4, а бссшкал,,ная липе Iêà 9 упирается в штифт 10 ползушки 5. КаждоA!>: поло>кению профиля при обкаi!(c соответствуют отсчсты по трем шкалам, зависящие от угла обката. Вы гислив показания го шкалам и установив ползушки в требуемое положение, очерчивают профиль шаблона. Огибающая многих положений шаблона дает искомый профиль. При нониусах, позволяющих отсчитывать пЛ2 мм, погрешностью установки профиля в требуемое положение можно пре— — 2

Мо 98160 небречь, и .точность построения искомого профиля определяется лишь точностью обчерчивания исходного профиля и проведения огибаюшей.

Предмет изобретения

Бсми-.ет flo делаач пзоб1 ет" т.:й и от-": ы ий прп Созстс Мини "тров

Редактор Н С. Кутафина

Гр 163

Информационно-издательский отдел, Объем 0 17 п, л. Заказ 1483

Подп. к печ 22/П-1060 г.

Тираж 300. Цена 25 коп.Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР.

1. Прибор для построения профиля изделия vëè инструмента по заданному профилю инструмента нли изделия при обкатке графоаналитическим методом с применением шаблона, отличающийся тем, что, с целью увеличения точности построения коопдинирующих прямых, он выполнен в виде снабженных шкалами крестовины и рамы, связанных между собою ползушкой, допускающей перемегцение крестовины

-относительно рамы в двух взаимно-перпендикулярных направлениях и ее поворот на требуемый угол.

2. Прибор по п. 1, отл и ч а ю щ H йс я тем, что, с целью сокращеHHR времени построс ия профиля, шаблон соединен с к1н гтовнпой.
