Реферат



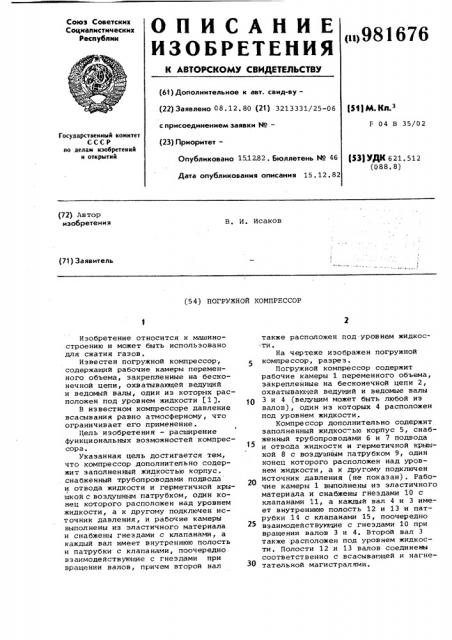

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-sy— (22) Заявлено 08. 12. 80 (21) 3213331/25-06 (51) М. Кй.з с присоединением заявки Ио— (23) Приоритет—

F 04 В 35/02

Государственный комитет с.сср по делам изобретений и открытий

Опубликовано 15.1282. Бюллетень Ио 46

Дата опубликования описания 15. 12. 82 (53) УДК 621. 512 (088 ° 8) (72) Лвтор изобретения

В. И. Исаков (71) Заявитель (54) ПОГРУЖНОЙ КОМПРЕССОР

Изобретение относится к машиностроению и может быть использовано для сжатия газов.

Известен погружной компрессор, содержащий рабочие камеры переменного объема, закрепленные на бесконечной цепи, охватывающей ведущий и ведомый валы, один из которых расположен под уровнем жидкости 1 °

В известном компрессоре давление всасывания равно атмосферному, что ограничивает его применение.

Цель изобретения — расширение функциональных возможностей компрессора. указанная цель достигается тем, что компрессор дополнительно содержит заполненный жидкостью корпус. снабженный трубопроводами подвода и отвода жидкости и герметичной крышкой с воздушным патрубком, один конец которого расположен над уровнем жидкости, а к другому подключен источник давления, и рабочие камеры выполнены иэ эластичного материала и снабжены гнездами с клапанами, а каждый вал имеет внутреннюю полость и патрубки с клапанами, поочередно взаимодействующие с гнездами при вращении валов, причем второй вал также расположен под . уров нем жидкос:ти.

На чертеже изображен погружной компрессоР, Разрез.

Погружной компрессор содержит рабочие камеры 1 переменного объема, закрепленные на бесконечной цепи 2, охватывающей ведущий и ведомые валы

3 и 4 (ведущим может быть любой из валов), один из которых 4 расположен под уровнем жидкости.

Компрессор дополнительно содержит заполненный жидкос-.ью корпус 5, снабженный трубопроводами 6 и 7 подвода и отвода жидкости и герметичной крышкой 8 с воздушным патрубком 9, один конец которого расположен над уровнем жидкости, а к другому подключен источник давления (не показан), Рабочие камеры 1 выполнены иэ эластичного материала и снабжены гнездами 10 с клапанами 11, а каждый вал 4 и 3 имеет внутреннюю полость 12 и 13 и патрубки 14 с клапанами 15, поочередно взаимодействующие с гнездами 10 при вращении валов 3 и 4. Второй вал 3 также расположен под уровнем жидкости. Полости 12 и 13 валов соединены соответственно с всасывающей и нагнетательной магистралями.

98167б

Формула изобретения

Необходимая герметизация места сопряжения патрубка с гнездом, а также механизм принудительного привода клапанов с импульсами на открытие и закрытие, например от набегания цени на вал и от ее схода (не показаны). 5

Погружной компрессор работает сле-дующим образом.

При вращении валов 3 и 4 и цепи 2 в направлении, показанном стрелками, 1О полость 12 вала, подсоединенная к всасывающей магистрали, через открытые клапаны 11 и 15 взаимодействующих патрубков 14 и гнезд 10 сообщается" с полостями рабочих камер 1 и происходит их наполнение. При движении камер 1 вниз за счет гидростатического давления жидкости происходит уменьшение их объема, т.е. сжатие газа ° Пр взаимодействии гнезд 10 с 20 клапанами 11 и патрубков 14 с клапанами 15 вала 4 полости рабочих камер сообщаются с полостью 13, подсоединенной к нагнетательной магистрали происходит процесс нагнетания.

Так как рабочие камеры 1 заключены в заполненном жидкостью корпусе 5, герметично закрытом крышкой 8, давление всасывания компрессора зависит от давления в пространстве над yposнем жидкости, подключенном к постороннему источнику через патрубок 9, что обеспечивает расширение функциональных возможностей устройства: возможна работа в режиме вакуум-насоса, в режиме первой ступени компрессора, а также в режимах второй и последующих ступеней многоступенчатого компрессора.

Интенсивное охлаждение рабочих камер обеспечивается циркуляцией жидкости при помощи трубопровода, а также полным погружением в жидкость рабочих камер.

Погружной компрессор, содержащий рабочие, камеры переменного объема, закрепленные на бесконечной цепи, охватывающей ведущий и ведомый валы, один иэ которых расположен под уровнем жидкости, о т л и ч а ю щ и йс я тем, что, с целью расширения

Функциональных возможностей, компрессор дополнительно содержит заполненный жидкостью корпус, снабженный тру.бопроводами подвода и отвода жидкости и герметичной крышкой с воздушным патрубком, один конец которого расположен над уровнем жидкости, а к другому подключен источник давления, и рабочие камеры выполнены иэ эластичного материала и снабжены гнездами с клапанами, а каждый вал имеет внутреннюю полость и патрубки с клапанами, поочередно взаимодействующие с гнездами при вращении валов, причем второй вал также расположен под уровнем жидкости.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 712528, кл. F 04 В 35/02, 1976. 981676
