Устройство для юстировки фацет плоского зеркала

Устройство для юстировки фацет плоского зеркала

Иллюстрации

Показать все

Реферат

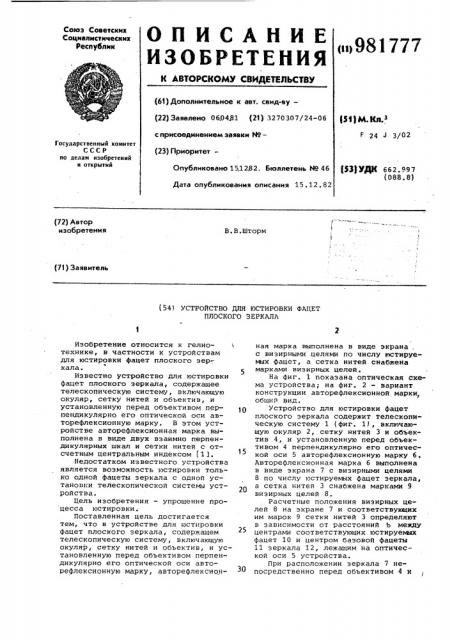

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик рв981777 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 060431 (21) 3270307/24-06 с присоединением заявки М— (23) ПриоритетОпубликовано 15.1282. Бюллетень Йо 46

Дата опубликования описания 15. 12. 82 р М gN з

F 24 J 3/02

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 662. 997 (088.8) (72) Автор изобретения

В.В.Шторм (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ФАЦЕТ

ПЛОСКОГО ЗЕРКАЛА

Изобретение относится к гелиотехнике, в частности к устройствам для юстировки фацет плоского зеркала.

Известно устройство для юстировки фацет плоского зеркала, содержащее телескопическую систему, включающую окуляр, сетку нитей и объектив, и установленную перед объективом перпендикулярно его оптической оси авторефлексионную марку. В этом устройстве авторефлексионная марка выполнена в виде двух взаимно перпендикулярных шкал и сетки нитей с отсчетным центральным индексом (1).

Недостатком известного устройства является возможность юстировки только одной фацеты зеркала с одной установки телескопической системы устройства.

Цель изобретения — упрощение процесса юстировки.

Поставленная цель достигается тем, что в устройстве для юстировки фацет плоского зеркала, содержащем телескопическую систему, включающую окуляр, сетку нитей и объектив, и установленную перед объективом перпендикулярно его оптической оси авторефлексионную марку, авторефлексионная марка выполнена в виде экрана . с визирными целями по числу юстируевых фацет, а сетка нитей снабжена марками визирных целей.

На фиг. 1 показана оптическая схема устройства; на фиг. 2 — вариант конструкции авторефлексионной марки, общий вид.

Устройство для юстировки фацет плоского зеркала содержит телескопическую систему 1 (фиг. 1), включающую окуляр 2, сетку нитей 3 и объектив 4, и установленную перед объективом 4 перпендикулярно его оптической оси 5 авторефлексионную марку б.

Авторефлексионная марка б выполнена в виде экрана 7 с визирными целями

8 по числу юстируемых фацет зеркала, а сетка нитей 3 снабжена марками 9 визирных целей 8.

Расчетные положения виэирных целей 8 на экране 7 и соответствующих им марок 9 сетки нитей 3 определяют в зависимости от расстояний Ъ между центрами соответствующих юстируемых фацет 10 и центром базовой фацеты

11 зеркала 12, лежащим на оптической оси 5 устройства.

При расположении зеркала 7 непосредственно перед объективом 4 и на расстоянии L от зеркала 12, расстояние В от оптической оси 5 устройства до соответствующей визирной цели 8 определяют по формуле

8= 2Ь

Расстояние 8 от центра сетки нитей 3 до центра соответствующей марки 9 определяется пЬ формуле!

О где F - фокусное расстояние объектива 4.

Направление от оптической оси 5 устройства к соответствующей визирной цели 8 параллельно направлению )5 от центра базовой фацеты 11 к центру соответствующей юстируемой фацеты 10.

Авторефлексионная марка 6 (фиг.2) может быть выполнена в виде каркаса

13 из легких алюминиевых стержней 20

< труб) и струн 14,крепящих виэирные цели 8 в расчетных местах.

Визирные цели 8 целесообразно выполнять в виде окружностей. Для удобства юстировки визирные цели 8 могут 25 быть оцифрованы в.сосаветствии с оцифровкой юстируемых фацет 10 и 11.

Марки 9 на сетке нитей 3 также выполняются в виде окружностей. Радиусы виэирных целей 8 и марок 9 должны отличаться в угловой мере на сетке нитей 3 на величину допуска юстировки.

Устройство работает следующим образом. 35

Устройство для юстировки фацет плоского зеркала устанавливают перед юстируемым зеркалом 12 на расстоянии L от плоскости зеркала 12, и оптическую ось 5 телескопической сис темы устройства совмещают с оптичес» кой осью базовой фацеты 11. Это выполняют совмещением изображения центральной визирной цели 8 экрана 7 с центром сетки нитей 3. Собственно юстировку производят разворотом всех (кроме базовой ) фацет 10 до совмещения изображений визирных целей 8 экрана 7 с соответствующими им изображениями марок 9 сетки нитей 3. При этом оптические оси всех фацет 10 N параллельны оптической оси базовой фацеты 11.

Установка экрана 7 с визирными целями 8 непосредственно перед объективом 4 и снабжение сетки нитей 3 марками 9, являющимися проекциями визирных целей 8 юстируемых фацет 10 зеркала 12, позволяет производить одновременно юстировку практически всех фацет 10 зеркала 12, т. е. позволяет работать одновременно нескольким юстировщикам и осуществлять экспресс-контроль положения Фацет 10 зеркала 12 в целом, что, в свою очередь, повьнаает производительность процесса юстировки.

При этом угловая ориентация уст-. ройства заменена на расчетное расположение элементов устройства.(вн-зирных целей 8 и марок 9).

Наличие однотипных зеркал 12 <ге-лиостатное поле ) позволяет испольэовать одно стационарное устройство для,юстировки, установленное в месте, обеспечивающем видимость каждого зеркала 12. Иэображение поля зрения или его части может с необходимым увеличением передаваться с помощью стандартных телевизионных установок к месту юстировки каждого зеркала 12 для контроля действий, что также упрощает и ускоряет процесс юстировки, Формула изобретения

Устройство для юстировки фацет плоского зеркала„ содержащее телескопическую систему, включающую оку-, ляр, сетку нитей и объектив, и Установленную перед объективом перпендикулярно его оптической оси авторефлексиониую марку, о т л и ч а ющ е е с я тем, что, с целью упрощения процесса юстировки, авторефлексионная марка выполнена в виде экрана с виэирными целями по числу юстируемых фацет, а сетка нитей снабжена марками визирных целей.

Источники информации, принятые во внимание при экспертизе

1. Морин B.A. Прибор ППС-11 для контроля прямолинейности, плоскостности и соосности изделий.-"Измерительная техника". 1969, Р 5, с.20-22.
