Индукционная вибросушилка для сыпучих материалов

Индукционная вибросушилка для сыпучих материалов

Иллюстрации

Показать все

Реферат



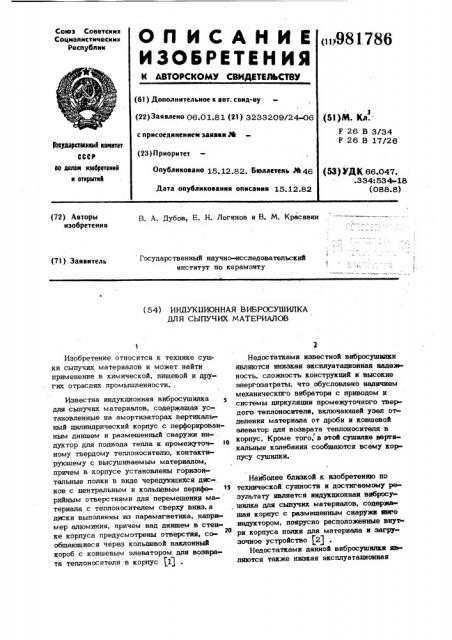

(72) Авторы нзобретення

В. А. Дубов, Е. Н. Логинов и В. М. Красавин

Государственный научно-исследовательский институт по керамзиту (7l ) Заявитель (54) ИНДУКЦИОННАЯ ВИБРОСУШИЛКА

ДЛЯ СЫПУЧИХ МАТЕРИАПОВ

Изобретение относится к технике сушки сыпучих материалов и может найти применение в химической, пищевой и других отраслях промышленности.

Известна индукционная вибросушилка для сыпучих материалов, содержащая установленные на амортизаторах вертикальный цилиндрический корпус с перфорированным днищем и размещенный снаружи индуктор для подвода тепла к промежуточ- 10 ному твердому теплоносителю, контактирующему с высушиваемым материалом, причем в корпусе установлены горизонтальные полки в виде чередующихся дисков с центральным и кольцевым периферийным отверстиями для перемещения материала с теплоносителем сверху вниз, а диски выполнены из парамагнетнка, например алюминия, причем над днищем в стен20 ке корпуса предусмотрены отверстия, сообщающиеся через кольцевой наклонный короб с ковшевым элеватором для возврата теплоносителя в корпус (1) Недостатками известной вибросушилки являются иниэкая эксплуатационная надежность, сложность конструкций и высокие энергоэатраты, что обусловлено наличием механическпго вибратора с приводом и системы циркуляции промежуточного твердого теплоносителя, включающей узел о деления материала от дроби и ковшевой элеватор для возврата теплоносителя в

/ корпус. Кроме того, в атой сушилке вертикальные колебания сообщаются всему корпусу сушилки.

Наиболее близкой к изобретению по технической сущности и достигаемому результату ивляется индукционная вибросушилка для сыпучих материалов, содержа» щая корпус с размещенным снаружи ювао индуктором, поярусно расположенные внут ри корпуса полки для материала и загрузочное устройство $2)

Недостатками данной вибросушилки яв ляются также низкая аксплуатациоиная

3 9817 надежностьв слОжнОсть кОнс трукции и Вы» сокие знергозатраты.

Цель изобретения - повышение эксплуатационной надежности, упрощение конструкции и снижение энергозатрат. 5

Поставленная цель достигается тем, что s индукционной вибросушилке полки выполнены иэ ферромагнитного материала и каждая из них состоит из набора поперечных пластин, образующих ярус. 10

Причем полки всех ярусов подключены к загрузочному устройству параллельно.

На фиг. 1 схематически изображена индукционная вибросушилка для сыпучих материалов, общий вид; на фиг. 2 - раз 15 реэ АА на фиг. 1; на фиг. 3 — расположение ярусов пластин, вариант; на фиг. 4установка пластин под углом к оси корпуса вибросушилки, вариант.

Индукдионная вибросушилка состоит из 2О корпуса 1, выполненного из немагнитного материала (нержавеющей стали, цветных металлов, асбоцемента, пластмасс, и т.д.), в верхней части которого расположен бункер 2 для влажного материала, раз- р5 мешенных снаружи индукторов (соленоидов)

3, подключенных к сети переменного тока.

Внутри корпуса 1 расположены полки 4, выполненные из ферромагнитного материала, например из электротехнической ста- ли, в виде поперечных пластин 5, образующих ярус. Пластины 5 могут быть установлены относительно друг друга с зазором или вплотную. В стенках корпуса выполнены пазы 6, предназначенные для свободного креплении в них пластин 5, и отверстия 7 для отвода паров, образующихся при сушке.

По одному из вариантов расположения рядом пластин 5 в сушилке каждый нижерасположенный ярус смещен относительно вышерасположенного в сторону загрузочного конца корпуса 1.

86 ф

Индукционная вибросушилка работает следующим образом.

Влажный сыпучий материал поступает из бункера 2 на ферромагнитные пластины 5. При смешении каждого нижерасположенного ряда относительно вышерасположенного в сторону загрузочного конца происходит загрузка сразу всех ярусов пластин, что обеспечивает высокую производительность сушилки. Под действием переменного магнитного поля, создаваемого индукторами (соленоидами) 3, ферромагнитные пластины 5 приходят в колебательное движение. Одновременно в пластинах 5 возникают индукционные вихревые токи (токи Фуко), нагреваюшие их до

200 - 400 С. Материал под действием колебания пластин 5 приходит в виброожиженное состояние, что приводит к его перемещению параллельными потоками по ярусам пластин 5. При этом происходит теплоообмен между нагретыми пластинами 5 и материалом. Высушенный материал выгружается со всех ярусов пластин 5, а образующиеся при сушке пары удаляются через отверстия 7 в корпусе 1.

При глубокой сушке материала и небольшой производительности сушилки применяют расположение ярусов пластин 5, при котором нечетные ряды, начиная с верхнего, примыкают к торцовой стенке загрузочного конца, а четные - к торцовой стенке разгрузочного конца. В таком варианте весь материал поступает из бункера 2 на верхний ярус пластин 5 и зигзагообразно перемешается в виброкипящем слое с верхнего на нижний ярус. Высушенный материал выгружают с нижнего яруса пластин 5.

При расположении пластин 5 под углом к оси корпуса 1 с уклоном в сторону движения материала в колебательных движениях пластин 5 появляется составляющая, направленная вверх под углом к оси (по нормали к плоскости пластин 5), что позволяет перемешать материал в процессе сушки вверх под некоторым углом к горизонту.

1. Индукционная вибросушилка для сыпучих материалов, содержащая корпус с размещенным снаружи него индуктором, поярусно расположенные внутри корпуса полки для материала и загрузочное устройство, отличающаяся тем, что, с це» лью поввышения аксплуатационной надежПо другому варианту все нечетные ярусы нластин 5, начиная с верхнего, при45 мыкают к торцовой стенке загрузочного конца и образуют зазор с торцовой стенкой разгрузочного конца сушилки, а чет ные ряды примыкают к торцовой стенке разгрузочного конца, образуя зазор с то,50 довой стенкой разгрузочного конца.

Пластины 5 могут быть установлены параллельно оси корпуса 1 (фиг. 1) либо под углом И (фиг. 4).

Корпус 1 может быть выполнен цилиндрическим в виде трубы или прямоугольного сечения.

Формула изобретения

5 981786 d ности, упрошения конструкции и снижения подключены к загрузочному устройству энергозатрат, полки выполнены из ферро- параллельно. . магнитного материала и каждая из них Источники информации, состоит из набора поперечных пластин, принятые во внимание при экспертизе образуюших ярус. 1. Авторское свидетельство СССР

М 412451, кл. F 26 В 13/12, 1971.

2. Вибросушилка по п. 1, о т л и ч а ю- 2. Авторское свидетельство СССР ш а я с я тем, что полки всех ярусов М 648804, кл. F 26 В. 17/26, 1976.

Составитель A. Железнов

Редактор М. Бандура Техред Т.Маточка Корректор О. Билак

Заказ 9688/58 Тираж 741 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-ЗЗ, Раушская наб., д. 4/5 илиал ППП Патент", г. Ужгород, ул. Проектная, 4
