Реферат

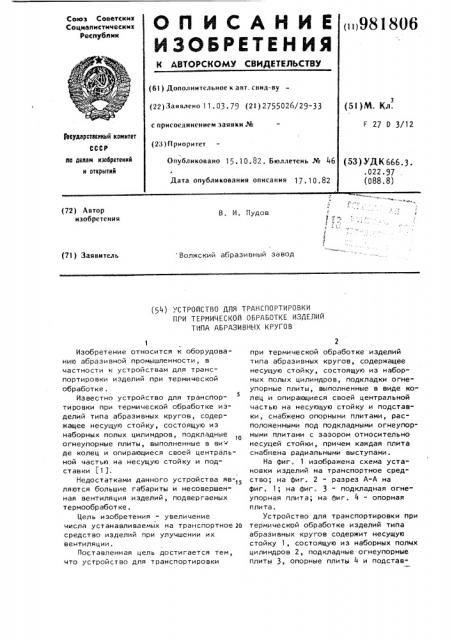

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистических

Ресттублик пи981806 (61) Дополнительное к авт. свнд-ву (22) Заявлено 11. 03. 79 (21) 2755026/29 33 (5! )М. Кл. с присоединением заявки.%

F 27 D 3/12

Гесударстакииый K0MHTQT (23) Приоритет

СССР

Опубликовано 15.10.82. Бюллетень № 46

Дата опубликования описания 17,10,82 ао делам изобретений и открытий (53) УДК666.3.

° 022 97 (088.8) (72) Автор изобретения

В. И. Пудов (71) Заявитель Волжский абразивный завод (4) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ

ПРИ ТЕРМИЧЕСКОЙ ОБРАБОТКЕ ИЗДЕЛИИ

ТИПА АБРАЗИВНЫХ КРУГОВ

Изобретение относится к оборудованию абразивной промышленности, в частности к устройствам для транспортировки изделий при термической обработке, Известно устройство для транспортировки при термической обработке изделий типа абразивных кругов, содержащее несущую стойку, состоящую из наборных полых цилиндров, подкладные огнеупорные плиты, выполненные в ви де колец и опирающиеся своей центральной частью на несущую стойку и подставки (13.

Недостатками данного устройства яв-,5 ляются большие габариты и несовершенная вентиляция изделий, подвергаемых термообработке.

Цель изобретения — увеличение числя устанавливаемых на транспортное го средство изделий при улучшении их вентиляции.

Поставленная цель достигается тем, что устройство для транспортировки

2 при термической обработке изделий типа абразивных кругов, содержащее несущую стойку, состоящую из наборных полых цилиндров, подкладки огнеупорные плиты, выполненные в виде колец и опирающиеся своей центральной частью на несующую стойку и подставки, снабжено опорными плитами, расположенными под подкладными огнеупорными плитами с зазором относительно несущей стойки, причем каждая плита снабжена радиальными выступами.

На фиг. 1 изображена схема уста" новки изделий на транспортное средство; на фиг. 2 - разрез А-А на фиг. l на фиг. 3 - подкладная огнеупорная плита; на фиг. 4 — опорная плита.

Устройство для транспортировки при термической обработке изделий типа абразивных кругов содержит несущую стойку 1, состоящую из наборных полых цилиндров 2, подкладные огнеупорные плиты 3, опорные плиты 4 и подстав981806 ки 5. В устройство помещаются изделия 6, Плиты 3 4 выполнены с-выступами.

Устройство работает следующим образом., 5

На подовый огнеупорный настил транс портного средства (.не показан ) укладывается на подставках 5 опо",íàÿ плита 4 без выс гупс в, накоторую кладется стопка изделий 6. На верх сто ки !с иэделий 6 укладывается опорная; лита 4 выступами вверх, Затем в отверстие изделий 6 вставляет .-. i-pyi n наборных полых цилиндров 2, образующих несущую стойку 1. На группу цилиндров ? ус--а в 5 навливается по кладная огнеупорная плита 3 выступами вниз, на которую опять укладывается следующая стопка иэделий 6. Посr:е этого цикл сборки повторяется до тех пор, пока не oGpa- 20 эуется необходимая высота устройства, Конструкция устройства позволяет увеличить число загружаемых на транспортное средство изделий. Использование круглых плит позволяет уменьшить 25 расход дорогостоящих ofíeóëîðîâ и снизить трудоемкость загрузки и выгрузки изделий.

Формула изобретения

Устройство для транспортировки при термической обработке изделий типа абразивных круг в, содержащее несущую стойку, состоящую из наборных полых цилиндров, подкладные of Håóïîðные пли-гы, выполненные в виде колец и о:;, рающиеся своей центральной. частью на несущую стойку и подставки, о т fl и ч а ю LJ, е е с R тем, что, с целью увеличения числа устанавл;.ва— емых на транспортное средство изделий при улучшении их вентиляции, оно снабжено опорными плитами, расположенными под подкладными огнеупорными пли тами с зазором относительно несущей стойки, причем каждая плита снабжена радизльными выступами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 62663, кл. Г 27 D 3/12, 1939.
