Реферат

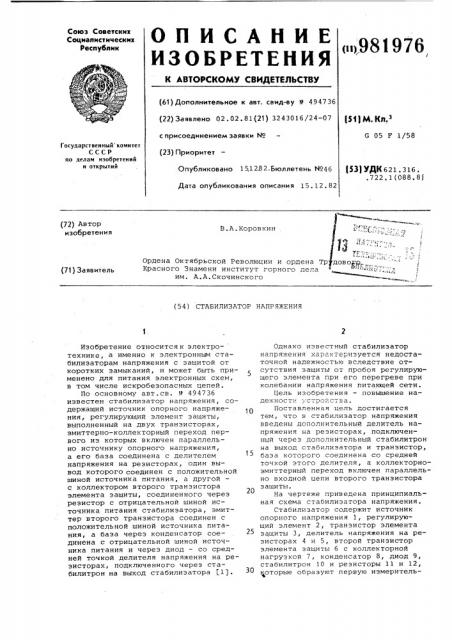

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 9 494736 (22) Заявлено 02.02.81(21) 3243016/24-07 (5 {) М Кп З с присоединением заявки М (23) Приоритет

G 05 F 1/58

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 151282.Бюллетень М46

Дата опубликования описания 15. 12. 82 (53) УДК 621. 316. . 722. 1 (088. 8) (72) Автор изобретения

Б.A.Koðîâêèí

Ордена Октябрьской Революции и ордена Тр довор

Красного Знамени институт горного дела им. А.A.Ñêo÷èíñêoão (71) Заявитель (54) СТАБИЛИЗАТОР НАПР ЯЖЕНИЯ

Изобретение относится к электротехнике, а именно к электронным стабилизаторам напряжения с защитой от коротких замыканий, и может быть применено для питания электронных схем, в том числе искробезопасных цепей.

По основному авт.св. 9 494736 известен стабилизатор напряжения, содержащий источник опорного напряжения, регулирующий элемент защиты, выполненный на двух транзисторах, эмиттерно-коллекторный переход первого из которых включен параллельно источнику опорного напряжения, а его база соединена с делителем напряжения на резисторах, один вывод которого соединен с положительной шиной источника питания, а другой с коллектором второго транзистора элемента защиты, соединенного через резистор с отрицательной шиной источника питания стабилизатора, эмиттер второго транзистора соединен с положительной шиной источника питания, а база через конденсатор соединена с отрицательной шиной источника питания и через диод — co средней точкой делителя напряжения на резисторах, подключенного через стабилитрон на выход стабилизатора jl), Однако известный стабилизатор напряжения характеризуется недостаточной надежностью вследствие отсутствия защиты от пробоя регулирующего элемента при его перегреве при колебании напряжения питающей сети.

Цель изобретения — повышение надежности устро icTBcl.

Поставленная цель достигается тем, что в стабилизатор напряжения введены дополнительный делитель напряжения на резисторах, подключенный через дополнительный стабилитрон на выход стабилизатора и транзистор, база которого соединена со средней точкой этого делителя, а коллекторноэмиттерннй переход включен параллельно входной цепи второго транзистора защиты.

На чертеже приведена принципиальная схема стабилизатора напряжения.

Стабилизатор содержит источник опорного напряжения 1, регулирующий элемент 2, транзистор элемента защиты 3, делитель напряжения на резисторах 4 и 5, второй транзистор элемента защиты 6 с коллекторной нагрузкой 7, конденсатор 8, диод 9, стабилитрон 10 и резисторы 11 и 12, которые образуют первую измеритель981976

Формула изобретения

ЕИИПИ Заказ 9710/67 Тираж 914 Подписное

Филиал ЛИП "Патент", г.ужгород,ул.ПроеКтная,4 ную цепочку, стабилитрон 13 и резис.торы 14 и 15, а вторую цепочку транзистор 16.

Измерительная цепочка из стабилитрона 13 и делителя на резисторах

14 и 15 служит для фиксации моментов повышения выходного напряжения стабилизатора свыше номинального при

:перегреве или пробое его регулирующего элемента. Порог срабатывания этой цепи принимается в пределах.

U x) Ucp U6bix. ном

Стабилизатор работает следующим образом.

В исходном состоянии при отсутствии короткого замыкания на выходе и пробоя регулирующего элемента через первую измерительную цепочку проходит ток, транзистор 6 открыт, транзистор защиты 3 при этом закрыт.

Вторая измерительная цепочка обесточена и транзистор 16 закрыт. Это рабочее состояние стабилизатора.

При возникновении короткого замыкания напряжение на выходе стабилизатора снижается, при этом обесточивается первая измерительная цепь, что приводит к эапиранию транзистора б в отпиранию транзистора 3, при этом стабилизатор выключается до развития короткого замыкания. Это состояние является устойчивым . Для возвращения стабилизатора в исходное состояние после устранения короткого замыкания необходимо выключить и снова включить входное напряжение. При этом импульсе заряда конденсатора 8 откроется транзистор б и закроется транзистор 3.

При пробое регулирующего элемента и его перегрев напряжение на вы,ходе стабилизатора повышается. При этом отпирается стабилитрон 13 вто.рой измерительной цепочки 13-15, что приводит к отпиранию транзистора 16, который шунтирует входную цепь транзистора б, что приводит к отпиpaHBIo транзистора 3 и выключению стабилизатора. Это состояние также является устойчивым. Возврат в исход-, ное состояние осуществляется так же, как и при коротком замыкании.

Такая схема защиты позволяет от10 ключить стабилизатор до развития аварийного режима, так как короткое замыкание контролируется в начале

его возникновения, а повышение напряжения на выходе . стабилизатора, 15 вызванное, например, перегрузом, транзисторов регулирующего элемента, также может быть обнаружено до стадии пробоя транзистора.

Положительный эффект применения

2О данного стабилизатора напряжения состоит в повышении надежности стабилизатора в дополнительной защите элементов схем, питаемых стабилизатором от повышенного напряжения пита25 H>< °

Стабилизатор напряжения по авт. св. 9 494736, о т л и ч а ю щ и и с я тем, что, с целью повышения надежности, в него введены дополнительный делитель напряжения на резисторах, подключенный через дополнительный стабилитрон на выход стабилизатора, и транзистор, база которого соединена со средней точкой делителя, а коллекторно-эмиттерный переход включен параллельно входной цепи второго транзистора защиты °

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 494736, кл. G 05 F 1/58, 1974.
