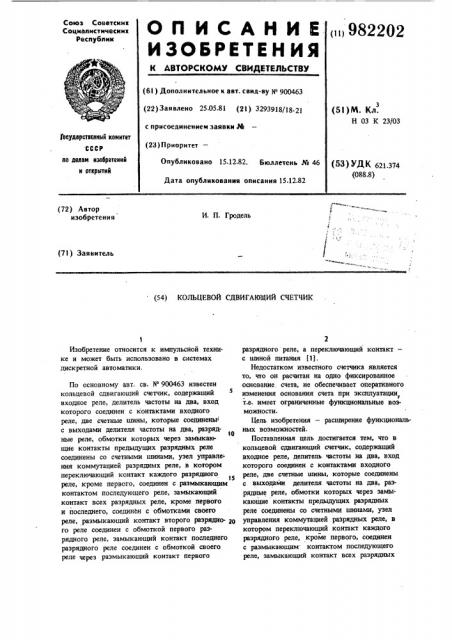

О П И С А Н И Е < 982202

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналнстнческнх

Республик (61) Дополнительное к авт. свид-ву к 900463 (22) Заявлено 25 05.81 (21) 3293918/18 21 с присоединением заявки J4 (28) П риорнтет— (51)М. Кд.

Н 03 К 23 03

3Ъеударственный комитет

СССР ио делан изаоретений и открытий

Опубликовано 15.12.82. Бюллетень № 46

Дата опубликования описания 15.12.82 (5З) УДК 621.374 (088.8) (72) Автор изобретения

И. П. Гродель (71) Заявитель (54) КОЛЬЦЕВОЙ СДВИГАЮЩИЙ СЧЕТЧИК

Изобретение относится к импульсной технике и может быть использовано в системах дискретной автоматики.

По основному авт, св. У 900463 известен кольцевой сдвигающий счетчик, содержащий входное реле, делитель частоты на два, вход которого соединен с контактами входного реле, две счетные шины, которые соединены с выходами делителя частоты на два, разрядные реле, обмотки которых через замыкающие контакты предыдущих разрядных реле соединены со счетными шинами, узел управле.ния коммутацией разрядных реле, в котором переключающий контакт каждого разрядного реле, кроме первого, соединен с раэмыкающим контактом последующего реле, замыкающий контакт всех разрядных реле, кроме первого и последнего, соединен с обмотками своего реле, размыкающий контакт второго разрядно- щ го реле соединен с обмоткой первого разрядного реле, замыкающий контакт последнего разрядного реле соединен с обмоткой своего реле через размыкающий контакт первого разрядного реле, а переключающий контакт— с шиной питания (1).

Недостатком известного счетчика является то, что он расчитан на одно фиксированное основание счета, не обеспечивает оперативного изменения основания счета при эксплуатации, т.е. имеет ограниченные функциональные возможности.

Цель изобретения — расширение функциональных возможностей.

Поставленная цель достигается тем, что в кольцевой сдвигающий счетчик, содержащий входное реле, делитель частоты на два, вход которого соединен с контактами входного реле, две счетные шины, которые соединены с выходами делителя частоты на два, разрядные реле, обмотки которых через замыкающие контакты предьщущих раэряштых реле соединены со счетными шинами, узел управления коммутацией разрядных реле, в котором переключающий контакт каждого разрядного реле, кроме первого, соединен с резмыкающим. контактом последующего реле, замыкающий контакт всех разрядных

2 4 во всех разрядах счетчика изменяются одновременно и одинаково.

Счетчик работает следующим образом.

При подаче питания на шины 30 и 31, счетчик автоматически занимает исходное положение для подсчета входных импульсов с основанием "десять". При этом все реле включены, эа исключением первого разрядного реле 1, которое включается по цели: шина 30 — раэмыкающие контакты 20 — 2, 43, 19 — 2, 18 — 2, 42, 17 — 2, 16 — 2, 41, 15 — 2, 14 — 2, 40, 13 — 2, 12 — 2 — обмотка реле 1 — шина 31.

В зависимости от требуемого основания счета входных сигналов на один иэ входов

44, 45, 46 или 47 подается постоянный управляющий сигнал на все время счета с требуемым основанием. При необходимости счета с основанием "восемь" управляющий сигнал подается на вход 44. с основанием "шесть"— на вход 45, с основанием "четыре" — на вход 46, с основанием "два" — на вход 47.

При подаче управляющего сигнала на вход

44 срабатывает реле 36 изменения основания счета по цепи: вход 44 — обмотка реле 36— шина 31. При этом переключаются контакты

40 реле 36, что приводит к образованию цепи протекания тока через обмотку реле 3 от шины 30 через раэмыкающие контакты

20-2, 43, 19-2, 18-2, 42, 17-2, 16-2, 41, 15 — 2, 14 — 2, замыкающие контакты 40, обмотка реле 3, шина 31. Реле 3 срабатывает и подготавливает к включению разрядное реле

4.

При поступлении первого входного импульса на шину 34 и 35 срабатывает входное реле 28, которое переключает контакты 29 — 1 и 29 — 2. Это приводит к образованию цепи протекания тока через обмотку реле 24: шина 30 — контакт 27 — 1 — контакт 29 — 1— обмотка реле 24 — шина 31. Реле 24 срабатывает, самоблокируется по цепи: шина 30— контакт 27 — 1 — контакт 25 — 1 — обмотка реле 24 — шина 31 и своими замыкающими контактами 25 — 2 подготавливает к включению обмотку реле 26. Переключение контакта 29—

2 при поступлении первого импульса контакты 29-1 и 29 — 2 возвращаются в исходное положение, что приводит к образованию второй цепи самоблокировки реле 24: шина 30— контакт 29 — 1 — контакт 25 — 1 — обмотка реле. 24 — шина 31 и цепи срабатывания реле

26: шина 30 — контакт 29-2 — контакт 25—

2 — обмотка реле 26 — шина 31. После сраба-. тывания реле 26 самоблокируется по цепи: шина 30 контакты 27-1, 25 — 2 — обмотка реле 26 — шина 31 и переключает контакты

27 — 2, а реле 24 продолжает удерживаться во включенном состоянии по второй цепи

Контакты разрядных реле и реле изменения основания счета 20 — 2, 43, 19 — 2, 18 — 2, 42, 17 —

2, 16-2, 41, 15-2, 14-2, 40, 13 — 2, 12-2 и

11 — 2 объединены в узел 32 управления коммутацией разрядных реле, соединенный с обмотками разрядных реле (1 — 10) и шиной питания

30. Кроме того, в случае построения многоразрядного счетчика дополнительно к вышеперечисленному использована третья контактная группа 20 — 3 разрядного реле 10, соединяющая шину 21 и выходной зажим 33. Для изменения основания счета в других разрядах $3 могут использоваться друтие контактные группы реле 36 — 39 аналогично контактным группам 40 — 43 при условии, что основания счета

3 98220 реле, кроме первого и последнего, соединен собмотками своих реле,,размыкающий кон- такт второго разрядного реле соединен с обмоткой первого разрядного реле, замыкающий контакт последнего разрядного реле соединен с обмоткой своего реле через размыкающий контакт первого разрядного реле, а переключающий контакт — с шиной питания, введены реле изменения основания счета, у каждого из которых замыкающий контакт соединен с обмоткой одного из разрядных реле, размыкающий контакт подключен к переключающему контакту предыдущего, а переключающий — к раэмыкающему контакту последующего разрядного реле.

На фиг. 1 представлена принципиальная схема кольцевого сдвигающего счетчика; на фиг. 2 и 3 — диаграммы его работы в режимах счета с основанием "восемь" и "четыре" соответственно.

Кольцевой сдвигающий счетчик (фиг, 1) содержит разрядные реле 1 — 10, каждое из которых имеет по две контактные группы

11-1 и 11 — 2, 12-1 и 12-2, 13-1 и 13-2, 14 — 1 и 14 — 2, 15-1 и 15-2, 16-1 и 16-2, j7-1 и 17-2, 18-1.и 18-2, 19-1 и 19-2, 20 — 1 и 20 — 2 соответственно. Две счетные шины 21 и 22 подключены к выходу релейного делителя 23 частоты на два, который выполнен на реле 24 с контактами 25 — 1 и 25 — 2 и на реле 26 с контактами 27 — 1 и

27 — 2. Обмотки разрядных реле 1 — 10 подключены к счетным шинам 21 и 22 через замыкающие контакты 20 — 1, 11-1, 12-1, 13-1, 14 — 1, 15 — 1, 16 — 1, 17 — 1, 18 — 1, 19 — 1 соответственно. Вход релейного делителя 23 частоты на два соединен с контактами 29 — 1 и 29 — 2 входного реле, обмотка 28 которого подключена к входным шинам 34 и 35. Реле изменения основания счета 36 — 39, каждое из которых имеет одну контактную группу 40 — 434О соответственно, подключены к входам 44 — 47 и общей шине 31.

98220

5 самоблокировки: шина 30 — контакт 29 — 1 замыкающий контакт 25 — 1 — обмотка реле

24 — шина 31, При переключении контакта

27 — 2 срабатывает разрядное реле 4 по цепи: шина 30 — контакты 27 — 2 — контакты 13-1 — э обмотка реле 4 — шина 31, которое переключающим контактом 14 — 2 разрывает цепь питания обмотки реле 3 и самоблокируется по цепи: шина 30 — контакты 20 — 2, 43, 19 2, 18 2 42 17 2, 16 2, 41, 15 2 14 10

2 — обмотка реле 4 — шина 31. В результате этого разрядное реле 3 отпускается, размыкая контактами 13 — 1 в цепи подачи напряжения на счетную шину 21 через узел 32, а разрядное реле 4 удерживается во включенном состоянии по вышеуказанной цепи самоблокировки, подготовив контактом 14 — 1 к включению разрядное реле 5. Таким образом, после прохождения первого счетного импульса на вход счетчика разрядное реле 4 вклю- 20 чается, а разрядное реле 3 выключается.

При поступлении второго входного импульса на шины 34 и 35 повторно переключаются контакты 29 — 1 и 29 — 2, которые размыкают цепь самоблокировки реле 24: шина 30-2S контакт 29 — 1 — контакт 25 — 1 — обмотка реле 24 — шина 31 и образуют вторую цепь самоблокировки реле 26: шина 30 — контакт 27 — 1 — контакт 29 — 2 — обмотка ре ле 26 — шина 31, Вследствие этого реле 24 30 отпускает, а реле 26 продолжает удерживаться во включенном состоянии. После окончания второго сигнала (возвращение контактов входного реле 28 в исходное положение) размыкается цепь самоблокировки реле 26: шина 30 — контакт 27 — 1 — контакт 29 — 2— обмотка реле 26 — шина 31. Реле 26 выключается и делитель частоты сигналов на два приходит в исходное состояние, соответствующее состоянию до поступления первого сигнала.

Вследствие отпускания реле 26 контакт 27—

2 возвращается в исходное положение, переключая напряжение со счетной шины 21 на счетную шину 22. Образуется цепь срабатывания разрядного реле 5: шина 30 — контакт 27 — 2 — контакт 14 — 1 — обмотка реле 5 — шина 31, которое срабатывает, контактом 15 — 2 размыкает цепь питания обмотки реле 4 и образует цепь самоблокировки: шина 30 — контакты 20-2, 43, 19-2, 18-2, 42, 17 — 2, 16 — 2, 41, 15 — 2 — обмотка реле 5— шина 31. Вследствие этого реле 5 продолжает удерживаться во включенном состоянии, подготовив контактом 15 — 1 к включению

SS реле 6, а реле 4 отпускает и контактом 14 — 1 размыкает цепь подачи напряжения от источника через узел 32 на счетную шину 22. Таким образом, после прохождения второго счетного импульса на вход счетчика разрядное реле 5 включается, а разрядное реле 4 выключается.

Аналогичным образом, после прохождения нечетных импульсов срабатывают разрядные реле 6, 8 и 10, а после прохождения четных разрядные реле 7 и 9. После прохождения восьмого (четного) импульса срабатывает разрядное реле 1, размыкая контакты 11 — 2 и выключая реле 10. Реле 10 отпускает и контактами 20 — 2 подает питание на обмотку реле 3 по цепи: шина 30 — контакты 20 — 2, 43, ;19-2, 18-2, 42, 17-2, 16-2, 41, 15-2, 14 — 2, 40 — обмотка реле 3 — шина 31, что приводит.к установке схемы в состояние, соответствующее состоянию до поступления первого импульса на вход схемы счетчика.

Последующие импульсы вызывают в счетчике аналогичные изменения, повторяя цикл через каждые восемь импульсов, т.е. îí работает в режиме счета с основания "восемь".

При подаче управляющего сигнала на один иэ входов 45, 46 или 47 цикл работы счетчика повторяется, аналогично описанному выше после поступления на входы 34 и 35 счетчика каждых шести, четырех или двух импульсов соотвественно.

При отсутствии сигнала на управляющих входах 44 — 47 счетчик работает в режиме счета с основанием "десять", так как цепи между контактами 13 — 2 и 14 — 2, 15 — 2 и

16-2, 17-2 и 18-2, 19-2 и 20-20 замкнуты и режим работы его не отличается от описанного в прототипе.

В каждом конкретном случае в зависимости от используемых оснований счета устройство может иметь одно или несколько реле изменения основания счета. При испольэовал и устройства для построения многоразрядного счета его выход 33 подключают к входу 34 старшего разряда, второй вход 35 которого подключают.на общую шину 31.

Формула изобретения

Кольцевой сдвигающий счетчик по авт. св. И 900463,отличающийся тем, что, с целью расширения функциональных возможностей, в него введены реле изменения основания счета, у каждого иэ которых.замыкающий контакт соединен с обмоткой одного из разрядных реле, размыкающий контакт подключен к переключающему контакту предыдущего, а переключающий — к размыкающему контакту последующего разрядного реле.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 900463, кл. Н 03 К 23/03, 23.05.80 (прототип).
