Реферат

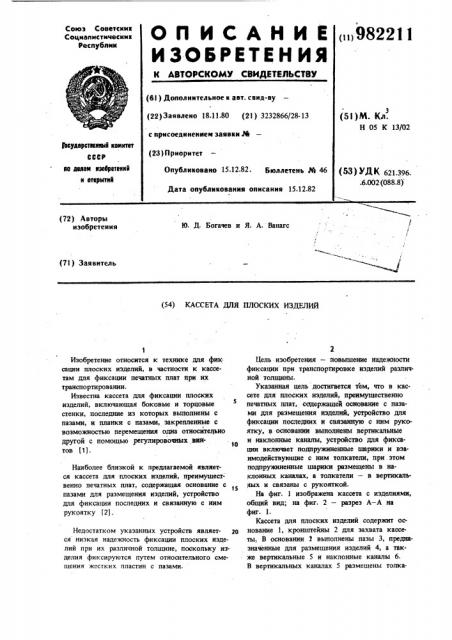

О П И С А Н И Е (»)982211

ИЗОБРЕТЕНИЯ

Союз Советсиик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)Заявлено 18.11.80 (21) 3232866/28-13 с присоединением заявки,нв (23) Приоритет (51)М. Кд.

Н 05 К 13/02

Ртаударстваней камктат

CCCP ао ааааи изабуетекка в аткунткй

{53) УДК 621.396. .6.002 (088.8) Опубликовано 15.12.82. Бюллетень,щ 46

Дата опубликования описания 15.12.82

Ю. Д. Богачев и Я. А. Ванагс (72) Авторы изобретения

Р (71) Заявитель (54) КАССЕТА ДЛЯ ПЛОСКИХ ИЗДЕЛИЙ

Изобретение относится к технике для фик сации плоских изделий, в частности к кассетам для фиксации печатных плат лри их транспортировании.

Известна кассета для фиксации плоских изделий, включающая боковые и торцовые стенки, последние из которых выполнены с пазами, и планки с пазами, эакренленные с возможностью перемещения одна относительно другой с помощью пегулировочньтх винтов (1).

Наиболее близкой к предлагаемой является кассета для плоских изделий, преимущественно печатных плат, содержащая основание с тЗ пазами для размещения изделий, устройство для фиксации последних и связанную с ним рукоятку (2) .

Недостатком указанных устройств являет- 2о ся низкая надежность фиксации плоских изделий при их различной толщине, поскольку изделия фиксируются путем относительного смеще ия жестких пластин с пазами.

Цель изобретения — повышение надежности фиксации при транспортировке изделий различной толщины.

Указанная цель достигается тем, что в кассете для плоских изделий, преимущественно печатных плат, содержащеи основание с пазами для размещения изделий, устройство для фиксации последних и связанттую с ним рукоятку, в основании выполнены вертикальные и наклонные каналы, устройство для фиксации включает подпружиненные шарики и взаимодействующие с ним толкатели, при.этом подпружиненные шарики размещены в на слонных каналах, а толкатели — в вертикальяых н связаны с рукояткой.

На фиг. 1 изображена кассета с изделиями, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Кассета для плоских изделий содержит ос. нование 1, кронштейны 2 для захвата кассеты. В основании 2 выполнены пазы 3, предназначенньте для размещения изделий 4, а также вертикальные 5 и наклонные каналы 6.

В вертикальных каналах 5 размещены толка98221 !

3 тели, выполненные в виде стержней 7 с при крепленными к ним планками 8. В наклонных каналах 6 размещены пружины 9, взаимодействующие с шариками 10. Стержни 7 связаны с рукояткой 11, обьединяющей ряд

S стержней осЬю 12, Каждый подпружиненный шарик 10 при незагруженной кассете апирается на планку 8.

Фиксацию изделий в кассете осуществляют следующим образом.

Изделие 4 устанавливают в пазы 3 до упора, при этом подпружиненные шарики 10 углубляются в каналы 6, а пружины 9 прижимают изделие 4 шариками 10 к стенкам пазов 3.

Расфиксация изделий 4 осуществляется путем поднятия рукоятки 11, при этом планки

8 подпружиненные шарики 10 устанавливаются в наклонные каналы 6 и изделия освобождаются.

Использование данного устройства обеспечивает высокую надежность фиксации при транспортировке изделий, поскольку осуществляется фиксация каждого изделия в отдельности.

Формула изобретения

Кассета для плоских изделий, преимущественно печатных плат, содержащая основание с пазами для размещения изделий, устройство для фиксации последних и связанную с ним рукоятку, отличающаяся тем, что, с целью повышения надежности фиксации при транспортировке изделий различной толщины, в основании выполнены вертикальные и наклонные каналы, устройство для фиксации включает подпружиненные шарики и взаимодействующие с ними толкатели, при этом подпружиненные шарики размещены в наклонных каналах, а толкатели — в вертикальных и связаны с рукояткой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 492433, кл. В 65 D 85/30, 1974, 2, Авторское свидетельство СССР N 700942, кл. Н 05 К 13/02, 1977 (прототип).
