Способ регенерации зернистой загрузки фильтра

Способ регенерации зернистой загрузки фильтра

Иллюстрации

Показать все

Реферат

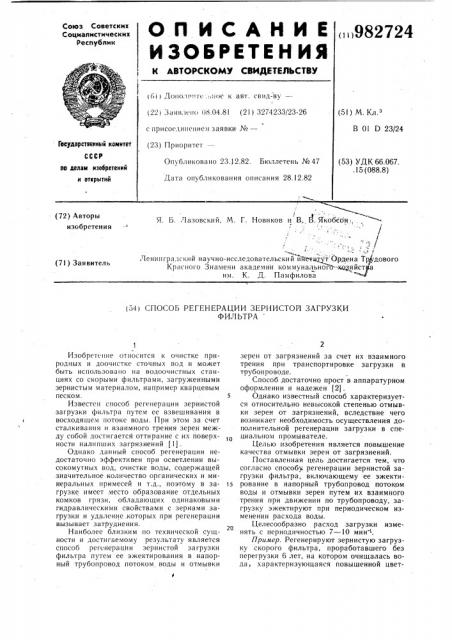

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

982724 (61) Допол),. к .:;. ое к авт. свид-ву— (22) Заявлено (Ж04.8! (21) 3274233/23-26 (5I) М. Кл.з с присоединением заявки №вЂ” (23) Приоритет ——

В 01 D 23/24

Государственный комитет

Опубликовано 23.12.82. Бюллетень № 47

Дата опубликования описания 28.12.82 (53) УДК 66.067..15 (088.8) по делам изобретений и отнрытий

Я. Б. Лазовский, М. Г. Новиков и В В. Якобеон:,,/ ", -/ 7 (Ленинградский научно-исследовательский ийетщ тОрдена Трудового

Крас)юго Знамени академии коммунального -хс)зяйства им. К. Д. Памфилова т (72) Авторы изобретения (7I) Заявитель (54) СПОСОБ РЕГЕНЕРАЦИИ ЗЕРНИСТО11 ЗАГРУЗКИ

ФИЛЬТРА

Изобретение относится к очистке природных и доо )истке сточных вод и может быть использовано на водоочистных станциях со скорыми фильтрами, загруженными зернистым материалом, например кварцевым песком. 5

Известен способ регенерации зернистой загрузки фильтра путем ее взвешивания в восходящем потоке воды. При этом за счет сталкивания и взаимного трения зерен между собой достигается оттирание с их поверхности налипших загрязнений (1).

Однако данный способ регенерации недостаточно эффективен при осветлении высокомутных вод, очистке воды, содержащей значительное количество органических и минеральных примесей и т.д., поэтому в загрузке имеет место образование отдельных комков грязи, обладающих одинаковыми гидравлическими свойствами с зернами загрузки и удаление, которых при регенерации вызывает затруднения.

Наиболее близким по технической сущности и достигаемому результату является способ регенерации зернистой загрузки фильтра путем ее эжектирования в напорный трубопровод потоком воды и отмывки зерен от загрязнений за счет их взаимного трения при транспортировке загрузки в трубопроводе.

Способ достаточно прост в аппаратурном оформлении и надежен (2).

Однако известный способ характеризуется относительно невысокой степенью отмывки зерен от загрязнений, вследствие чего возникает необходимость осуществления дополнительной регенерации загрузки в специальном промывателе.

Целью изобретения является повышение качества отмывки зерен от загрязнений.

Поставленная цель достигается тем, что согласно способ регенерации зернистой загрузки фильтра, включающему ее эжектирование в напорный трубопровод потоком воды и отмывки зерен путем их взаимного трения при движении по трубопроводу, загрузку эжектируют при периодическом изменении расхода воды.

Целесообразно расход загрузки изменять с периодичностью 7 — 10 мин .

Пример. Регенерируют зернистую загрузку скорого фильтра, проработавшего без перегрузки 6 лет, на котором очищалась вода, характеризующаяся повышенной цвет982724

3 ностью и содержащая значительное количество коллоидных веществ органического происхождения органических коллоидов. Величина остаточных загрязнений в усредненной пРобе загРУзки соста вл Яла 0,83в/в от веса загрузки.

Регенерацию загрузки осуществляют путем ее эжектирования в напорный трубопровод и отмывки загрязнений за счет вза-. имного трения зерен при их транспортировке по трубопроводу. При эжектировании загрузки в напорный трубопровод осуществляют изменение ее расхода с периодич ностью 5 — 12 минч. Результаты опытов lIoказали целесообразность изменения расхода загрузки при эжектировании с периодичностью 7 — 10 мин, . При этом величина остаточных загрязнений на зернах загрузки после ее регенерации составляла от 0,1 до 0,07% веса загрузки. При изменении расхода загрузки в процессе эжектирования менее 5 раз в минуту величина остаточных загрязнений при прочих равных условиях составляла до 0,14в/в от веса загрузки (т.е. увеличивалась практически на 40в/o) . Увеличение количества изменений расхода воды при эжектировании загрузки сверх 10-ти раз в минуту не приводит к сколь-нибудь заметному повышению эффективности отмывки зерен от загрязнений. Регенерацию зер1/истой загрузки фильтра осуществляют известным способом, т.е. путем ее эжектирования в напорный трубопровод с постоянным расходом и отмывке от загрязнений за 30 счет соударения зерен при турбулентном движении потока воды в нем. Величина ос4 1 таточных загрязнений на зернах загрузки после регенерации снизилась с 0,83 до 0,22о/в от веса загрузки.

Таким образом, технологическими и технико-экономическими преимуществами предложенного способа является снижение в

2 — 3 раза величины остаточных загрязнений на зернах загрузки по сравнению с известным способом. Тем самым, повышаются фильтрующие свойства загрузки, удлиняется возможный срок ее использования.

Формула изобретения

1. Способ регенерации зернистой загрузки фильтра, включающий ее эжектирование в напорный трубопровод потоком воды и отмывку зерен путем их взаимного трения при движении по трубопроводу, отличающийся тем, что, с целью повышения качества отмывки зерен от загрязнений, при эжектировании осуществляют периодическое изменение расхода поступающей в напорный трубопровод загрузки.

2. Способ по п. 1, отличающийся тем, что расход загрузки изменяют с периодичностью 7 — 10 мин .

Источники информации, принятые во внимание при экспертизе

1. Клячко В. А., Апельцин И. Э. Очистка природных вод. М., Изд-во литературы по строительству, 1971, с. 234 — 235, 246.

2. Авторское свидетельство СССР № 421337, кл. В 01 D 23/10, 15.04.72.

Редактор В. Иванова

Заказ 9771/9

Составитель Н. Смирнова

Техред И. Верес Корректор Г. Решетннк

Тираж 734 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППН «Патент», г. Ужгород, ул. Проектная, 4
