Пневматический гайковерт

Пневматический гайковерт

Иллюстрации

Показать все

Реферат

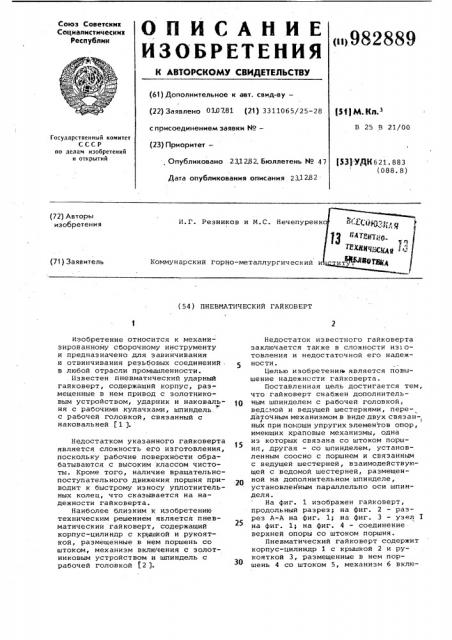

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (п1982889 (61) Дополнительное к авт. свид-ву— (22) Заявлено 01D781 (21) 3311065/25-28 с присоединением заявки Нов (23) Приоритет —., Опубликовано 23.1232. Бюллетень Йо 47

Дата опубликования описания 2312Â2.

f31)AA Нп 3

В ?5 В 21/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК6 21. 883 (088.8) {72) Авторы изобретения

И.Г. Резников и N.Ñ. Нечепуренк (71) Заявитель

Коммунарский горно-металлургический и (54) ПНЕВМАТИЧЕСКИЙ ГАЙКОВЕРТ

Изобретение относится к механизированному сборочному инструменту и предназначено для завинчивания и отвинчивания реэьбовых соединений . в любой отрасли промышленности.

Известен пневматический ударный гайковерт, содержащий корпус, размещенные в нем привод с эолотниковым устройством, ударник и наковальня с рабочими .кулачками, шпиндель. с рабочей головкой, связанный с наковальней 11 ).

Недостатком указанного гайковерта является сложность его изготовления, поскольку рабочие поверхности обрабатываются с высоким классом чистоты. Кроме того, наличие вращательнопоступательного движения поршня приводит к быстрому износу уплотнительных колец, что сказывается на надежности гайковерта.

Наиболее близким к изобретению техническим решением является пневматическии гайковерт, содержащий корпус-цилиндр с кр пакой и рукояткой, размещенные в нем поршень со штоком, механизм включения с эолотниковым устройством и шпиндель с рабочей головкой (2 ).

Недостаток известного гайковерта заключается также в сложности иэ1отовления и недостаточной его надеж5 НОСТИ.

Целью изобретения является повышение надежности гайковерта.

Поставленная цель достигается тем, что гайковерт снабжен дополнительным шпинделем с рабочей головкой, вед=мой и ведущей шестернями, передаточным механизмом в виде двух связанЮ I ных при помощи упругих элементов опор, имеющих храповые механизмы, одна которых связ ана сО штОКОм порш ня, другая — со шпинделем, установленным coocHo c поршнем и связанным с ведущей шестерней, взаимодействующей с ведомой шестерней, размещенной на дополнительном шпинделе, установленным параллельно оси шпинделя.

На фиг. 1 изображен гайковерт, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — узел I на фиг. 1; на фиг. 4 — соединение верхней опоры со штоком поршня.

Пневматический гайковерт содержит корпус-цилиндр 1 с крышкой 2 и рукояткой 3, размещенные в нем поршень 4 со штоком 5, механизм 6 вклю982889 чения с золотниковым устройством 7, и шпиндель 8 с рабочей головкой 9.

Гайковерт снабжен дополнительным шпинделем 10 с рабочей головкой 11, ведомой 12 и ведущей 13 шестернями, передаточным механизмом в виде двух 5 связанных посредством упругих элементов 14 опор 15 и 16, имеющих храповые механизмы 17.и 18, одна из которых 15 связана со штоком 5 поршня 4, другая 16 — co шпинделем 8, 10 установленным соосно с поршнем 4 и связанным с ведущей шестерней 13, взаимодействующей с. ведомой шестерней 12, размещенной на дополнительном шпинделе 10, установленным параллельно оси шпинделя 8. Опора 15 соединяется со штоком 5 посредством подшипника 19, размещенного во фланце 20. Опора 16 установлена на фланце 21 шпинделя 8, опирающегося на подшипник 22. От проскользания относительно фланца 21 шпинделя 8 опора 16 удерживается болтами 23, крепящих упругие элементы, сходящиеся в углубления 24 во фланце 21. Аналогично от проскальзывания относительно фланца 20 удерживается и опора 15. Б поршне 4 установлен предохранительный клапан 25, настраиваемый на определенную величину давления через пробку 26 в крышке 2 корпуса-цилиндра 1, который имеет разъем, соединяемый с помощью муфты 27.

Гайковерт работает следующи л образом. 35

При воздействии на механизм 6 включения сжатый воздух через золотниковое устройство 7 поступает в поршневую полость корпуса-цилиндра 1.

Под воздействием давления сжатого 40 воздуха поршень 4 движется вниз.

Вместе с поршнем поступательное движение вниз совершает опора 15. Упругие элементы 14 1канаты) сжимаются, проворачивая опору 16 и соответствен- 45 но шпиндель 8 с рабочей головкой 9.

При движении поршня 4 вниз опора 15 удерживается от вращения храповым механизмом 17. После того как поршень 4 занял крайнее нижнее положе- О ние, воздух из поршневой полости по каналам в корпусе-цилиндре 1 уходит в атмосферу, охлаждая передаточный механизм. Под действием сил упругости канаты 14 выпрямляются. Опора 16 фиксируется от вращения храповым механизмом 18, а опора 15 движется поступательно вверх и одновременно проворачивается относительно оси гайковерта. Вместе с опорой 15 вверх движется поршень 4 и занимает 6О крайнее верхнее положение. далее цикл повторяется. Когда гайка завинчена, момент сопротивления превышает вращающий момент, создаваемяй передаточным механизмом. Опора 16 65 вращаться не будет, канаты не деформируются, а опора 15 и поршень 4 прекратят поступательное движение вниз, поскольку давление в поршневой полости возрастет,. и предохранительный клапан 25, настроенный на определенную величину -давления, сработает. Воздух уйдет в штоковую полость и в атмосферу, т.е. реактивный момент погашен, а заданный момент затяжки обеспечен. Чтобы изменять величину момента затяжки в небольших пределах, необходимо вывинтить пробку 26 и настроить предохранительный клапан 25 на соответствующее давление. Если требуется изменение момента затяжки в достаточно широких пределах, производят замену передаточного механизма. Для этого необходимо произвести разъем корпуса, отвинтив муфту 27.

При использовании гайковерта для разборки рабочую головку 11 вставляют в шпиндель 10, вращение которому передается от шпинделя 8 через шестерни 13 и 12. Шестерня 12 выполнена заодно со шпинделем 10 и имеет большой диаметр по сравнению с шестерней 13. Это необходимо для создания большего момента при отвинчивании.

Шестерни имеют шевронное зацепление, что снижает шумность передачи, увеличивает суммарную площадь контактной линии при зацеплении, уменьшает осевую нагрузку на подшипники.

Применение передаточного механизма, выполненного в виде пакета из канатов, позволяет упростить конструкцию пневмогайковерта. Нет необходимости в затягивании гайки вручную, так как проворачивание .шпинделя не зависит от нагрузки. Предельно необходимлй момент затяжки обеспечивается тем, что в поршень встроен предохранительный клапан. Чтобы изменить величину момента затяжки в небольших пределах, предохранительный клапан настраивают на соответствующее давление воздуха в пневмоцилиндре.

Если требуется изменение момента затяжки в достаточно широких пределах, производят замену передаточного механизма. При этом предохранительный клапан настраивают на определенную величину давления сжатого воздуха в пневмоцилиндре, соответствующую величине момента затяжки.

Таким образом, упрощена койструкция пневмогайковерта за счет того, что вместо пневмоприводаприменен передаточный механизм, выполненный в виде канатов с пневмоцилиндром, что снижает металлоемкость изделия, уменьшает затраты на его изготовление, снижает уровень вибрации, передаваемый на руки оператора, и обеспечивает предельно необходимый момент за982889 тяжки, т.е. повышает надежность конструкции гайковерта.

Формула изобретения, Пневматический гайковерт, содержащий корпус-цилиндр с крышкой и рукояткой, размещенные в нем поршень со штоком, механизм включения с золотниковым устройством и шпиндель 0 с рабочей головкой, о т л и ч а юшийся тем, что, с целью повышения надежности, он снабжен дополнительным шпинделем с рабочей головкой, ведомой и ведущей шестернями, 15 передаточным механизмом в виде двух связанных при помощи упругих элементов опор, имеющих храповые механизмы, одна из которых связана со штоком поршня, другая — со шпинделем, установленным соосно с поршнем и связанным с ведущей шестерней, взаимодействующей с ведомой шестерней, размещенной на дополнительном шпинделе, установленным параллельно оси шпинделя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 522957, кл. В 25 В 21/02, 1974.

2. Авторское свидетельство СССР

512906, кл. В 25 В 21/00, 1974 (прототип).

982889

Составитель И. Лихачев

Техред С.Мигунова Корректор Л.Бокшан

Редактор Н. Пушненкова

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 9801/18 Тираж 1087 Подписное

ВНИИПИ Государственно"о комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
