Патент 983

Регистрационный ящик



-"k

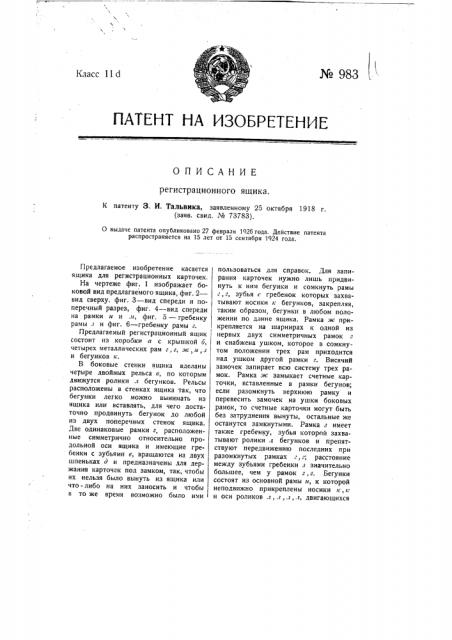

No 983

Класс 11d

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ регистрационного ящика.

I(патенту 3. И. Тальвнка, заявленному 25 октября 1918 r. (ваяв. свид. М 73783).

0 вылаче патента опубликовано 27 Февраля 1 926 гола. Действие патента распространяется на 15 лет от 15 сентября 1924 гола.

Г1редлагаемое изобретение касается ящика для регистрационных карточек.

На чертеже фиг. 1 изображает боковой вид предлагаемого ящика, фиг. 2— вид сверху. фиг. 3 — вид спереди и поперечный разрез, фиг. 4 — вид спереди на рамки а и и, фиг. 5 — гребенку рамы з и фиг. 6 — гребенку рамы г.

Предлагаемый регистрационный ящик состоит из коробки а с крышкой б, четырех металлических рам г, г, ж, н, з ! и бегунков a..

В боковые стенки ящика вделаны четыре двойных рельса гг, по которым движутся ролики л бегунков. Рельсы расположены в стенках ящика так, что бегунки легко можно вынимать из ящика или вставлять, для чего достаточно продвинуть бегунок до любой из двух поперечных стенок ящика.

Две одинаковые рамки г, расположенные симметрично относительно продольной оси ящика и имеющие гребенки с зубьями е, вращаются на двух шпеньках д и предназначень для держания карточек под замком, так, чтобы их нельзя было вынуть из ящика или что - либо на них заносить и чтобы в то же время возможно было ими пользоваться для справок, Для запирания карточек нужно лишь придвинуть к ним бегунки и сомкнуть рамы г,г, зубья с гребенок которых захватывают носики к бегунков, закрепляя, таким образом, бегунки в любом положении по длине ящика. Рамка ж прикрепляется на шарнирах к одной из первых двух симметричных рамок z и снабжена ушком, которое в сомкнутом положении трех рам приходится над ушком другой рамки г. Висячий замочек запирает всю систему трех рамок. Рамка яс замыкает счетные карточки, вставленные в рамки бегунов; если разомкнуть верхнюю рамку и перевесить замочек на ушки боковых рамок, то счетные карточки могут быть без затруднения вынуты, остальные же останутся замкнутыми. Рамка з имеет также гребенку, зубья которой захватывают ролики л бегунков и препятствуют передвижению последних при разомкнутых рамках е, е; расстояние между зубьями гребенки з значительно большее, чем у рамок г, г. Бегунки состоят из основной рамы и, к которой неподвижно прикреплены носики гг, ли оси роликов,г,.г,.г,.г, двигающихся по рельсам в; рамка и расположена перед рамкою л, в которую вставляются счетные карточки. Когда подвижная, рамка бегунка находится в своем нис- шем положении, то верхний край счетной карточки находится на одном уровне с остальными. Если раму вы- двинуть кверху, то этим самым выдви- гается и счетная карточка над уровнем, остальных. В таком положении можно, по счетной карточке, без особого тру- да и затраты внимания со стороны ра- ботающего, находить нужный в данный момент отдел карточек. Скрытое расположение рельс и роликов бегунков, в стенках ящика не отвлекает внима- ния работающего от работы невольным наблюдением над относительным дви-, жением частей механизма и в то же время позволяет пользоваться всей длиной ящика для установки карточек.

ПРЕДМЕТ llATEHTA, Регистрационный ящик, отличающийся применением рамки и, передвигаемой на роликах л по рельсам в, удерживаемых неподвижно в любом положении при помощи гребенчатой рейки з, каковая рамка расположена перед рамкою н с карточками, для замыкания которых служат: две рамки г с гребенками е и ушками для замка и рамка яс, шарнирно скрепленная с одной из рамок г и также снабженная ушком для замка.
