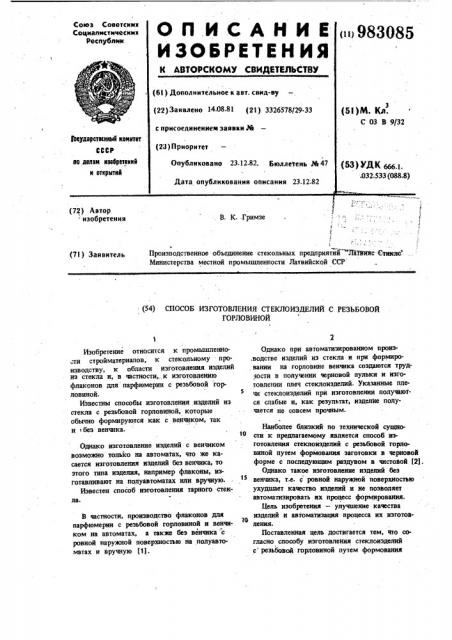

Способ изготовления стеклоизделий с резьбовой горловиной

Способ изготовления стеклоизделий с резьбовой горловиной

Иллюстрации

Показать все

Реферат



(72) Автор изобретения

В. К..Гримзе

Производственное обьединение стекольных предприятий " Латвйяс артикле

Министерства местной промышленности Латвийской ССР (7! ) Заявитель

: (54) СПОСОБ ИЗГОТОВЛЕНИЯ СТЕКЛОИЗДЕЛИЙ С РЕЗЬБОВОЙ

ГОРЛОВИНОЙ

Изобретение относится к промышленноти стройматериалов, к стекольному производству, к области изготовления изделии из стекла и, в частности,,к изготовлению флаконов для парфюмерии с резьбовой горлов иной.

Известны способы изготовления изделий из стекла с реэьбовой горловиной, которые обычно формируются как с венчиком, так и 1беэ венчика.

Однако изготовление изделий с венчиком возможно только на автоматах, что же касается изготовления изделий без венчика, то этого пша изделия, например флаконы, изготавливают на полуавтоматах или вручную.

Известен способ изготовления тарного стекла.

В частности, производство флаконов для парфюмерии с резьбовой горловиной и венчиком на автоматах, а также без венчика с ровной наружной поверхностью на полуавтоматах и вручную (1).

Однако прн автоматизированном произ.водстве изделий из стекла и при формировании на горловине венчика создаются трудности в получении черновой пульки и изготовлении плеч стеклонэделий. Указанные плечи стеклоизделий при изготовлении получаются слабые и, как результат, изделие получается не совсем прочным.

Наиболее близкий по технической сущности к предлагаемому является способ изготовления стеклонэделий с резьбовой горловиной путем формования заготовки в черновой форме с последующим раэлувом в чистовой (2).

Однако такое изготовление изделий беэ венчика, т.е. с ровной наружной поверхностью ухудшает качество иэделий и не позволяет автоматизировать их процесс формирования.

Цель изобретения — улучшение качества иэделий и автоматизация процесса их иэготов70 ления.

Поставленная цель достигается тем, что согласно способу изготовления стеклоизделнй с резьбовой горловиной путем формования

1ь Формула иэо бре тения

Ъ

Составитель Т. Парамонова

Техред М.Надь

Корректор А. Ференц

Редактор Г. Волкова

Заказ 9827/27

Подписное

Тираж 508

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 983085 заготовки в черновон форме с последующим раздувом в чистовой, в черновой форме в месте перехода горловины в плечики иэделия формуют кольцеобразное углубление.

Такой способ позволяет осуществить пере- 5 вод на автоматизированное изготовление всех видов изделий из стекла с резьбовой горловиной, без изменения их габаритов.

Пример. На производственном. объединении "Латвияс Стиклс" производится формование флаконов с реэьбовой горловиной в автоматах1 фирмы Бельгйи "R OJR ANT — F"

"Atetiers,1. Heuvez" и В — 7.

При проведении формовання используется черновая форма, в которой формующая поверхность выполнена с выступающей кольце;образной полочкой. В процессе формования кольцеобразная полочка как бы стягивает к горловине стекломассу, в результате происходит равномерное распределение ее по толщи- щ не изделия и на плечиках, а на наружной поверхности в месте перехода резьбовой горловины в плечики иэделия образовывается кольцеобразное углубление, служащее одновременно как технологический элемент, направ- ленный на создание удобства подвешивания черновой пульки в чистовой форме автомата и для окончательной обработки изделия.

Введение технологического элемента в виде колъцеобразного углубления на изделиях иэ

30 стекла с реэьбовой горловиной позволяет улучшить качество изделий и создать удобство применения колпачков для флаконов, например, декоративного оформления, а также позволяет перевести изготовление изделий с реэьбовой горловиной без изменения их габаритных размеров на все существующие. B настоящее время автоматы.

Перевод изготовления изделий с резьбовой горловиной с полуавтоматов и ручного изготовления на автоматы позволит добиться на и/о "Латвияс Стиклс" Министерства местной промышленности Латвийской CCP экономического эффекта до 120 тыс. руб. в год.

Способ изготовления стеклоизделий с реэьбовой горловиной путем формования заготовки в черновой форме с последующим раздувом в чистовой, отличающийся тем, что, с целью улучшения качества иэделии и автоматизации процесса изготовления, в черновой форме в месте перехода горловины в плечики изделия формуют кольцеобразное углубление. !

Источники информации, принятые во внимание при экспертизе

1. Трнка И, Конструирование стекольных форм и стеклянных изделий. М., Иэд. Научнотехническая литература, 1960, с. 33 — 43.

2. Патент ФРГ N" 2649988, кл. С 03 В 9/26, 1979 (прототип) .
