Кондуктор для установки анкерных болтов в фундамент

Кондуктор для установки анкерных болтов в фундамент

Иллюстрации

Показать все

Реферат

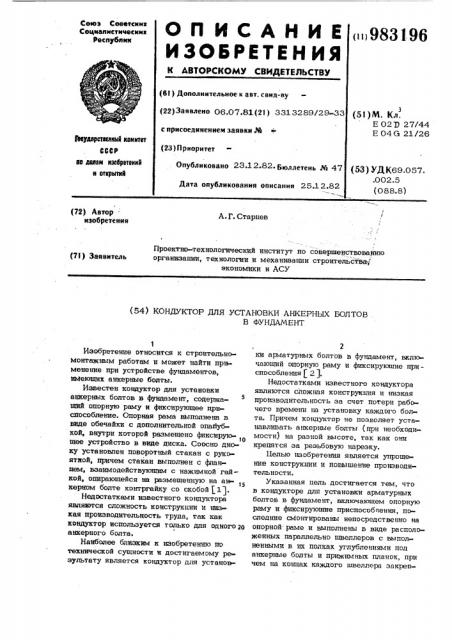

Союз Советсиин

Социалистичесинн

Республик

Q П N C A H И Е < 983196

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22)Заявлено 06.07.81(21) 3313289/29-33 с присоединением заявки М + (23) П рноритет

Опубликовано 23 12 82 Бюллетень № 47 (51) М. Кл.

Е 02> 27/44

Е 04 G 21/26 (Ьнудврстнанай комнтет

СССР не денем нэабретеннй н открытий (53) УД К69.057. .002.5 (088.8) Дата опубликования описания 25.12.82 (72) Автор изобретения

А. Г. Старцев

Проектно-технологический институт по совершеиствованию органиэации, технологии и механивации строительстЪа;- акономики и АСУ (7I ) Заявитель (S4) КОНДУКТОР ДЛЯ УСТАНОВКИ АНКЕРНЫХ БОЛТОВ

В ФУНДАМЕНТ

Изобретение относится к строительномонтажным работам и может найти применение при устройстве фундаментов, имеющих анкерные болты.

Известен кондуктор для установки анкерных болтов в фундамент, содержащий опорную раму и фиксирующее приспособление. Опорная рама выполнена в виде обечайки с дополнительной опалубкой, внутри которой размещено фиксирую10 щее устройство в виде диска. Соосно диску установлен поворотный стакан с рукояткой, причем стакан выполнен с фланцем, взаимодействующим с нажимной гайкой, опирающейся на размещенную на ан- 1 керном болте контргайку со скобой (1).

Недостатками известного кондуктора являются сложность конструкции и низкая производительность труда, так как кондуктор используется только для одного 20 анкерного болта.

Наиболее близким к изобретению по технической сущности и достигаемому результату является кондуктор для установ2 ки арматурных болтов в фундамент, включающий опорную раму и фиксирующие приспособления f 2).

Недостатками известного кондуктора являются сложная конструкция и низкая производительность за счет потери рабочего времени на установку каждого болта. Причем кондуктор не позволяет устанавливать анкерные болты (при необходимости) на разной высоте, так как они крепятся за резьбовую нарезку.

Белью изобретения является упроще ннв конструкции и повышение производительности.

Указанная цель достигается тем, что в кондукторе для установки арматурных болтов в фундамент, включающем опорную раму и фиксирующие приспособпення, последние смонтированы непосредственно на опорной раме и выполнены в виде расположенных параллельно швеллеров с выполненными в их полках углублениями под анкерные болты и прижимных планок, при чем на концах каждого швеллера эакреп3 ММ лены скобы с нажимными элементами, взаимодействующими с пла нками.

Кроме того, зажимные элементы выполнены в виде винтов, а планки - с углублениями под анкерные болты, расположен ными на расстоянии друг от друга, равном шагу углублений на полках швеллеров.

Причем эажимные элементы выполнены в виде клиньев.

Предлагаемая конструкция кондуктора по- io эволяет фиксировать анкерные болты в трех точках: две точки-в полугнээдах,выполненных на полках швеллера, и третья точка фиксации - с помощью планки, осуществляющей фиксацию между двумя предыдущими. Обеспечение фиксации анкерных болтов в трех точках позволяет отказаться от фиксации болтов снизу, На фиг. 1 показан кондуктор, общий вид в аксонометрии; на фиг. 2 - то же, >0 при выполнении зажимных элементов план ки в виде клиньев.

Кондуктор для установки анкерных болтов в фундамент включает опорную раму 1, сваренную из уголков так, чтобы полки уголков ограничивали перемещение рамы 1 в опалубке фундамента. На опорной раме 1 с помощью болтового соединения смонтированы фиксирующие приспособления, каждое из которых представляет иэ себя швеллер 2. На полках швеллера 2 выполнены попарно, друг против друга, полугнезда 3 под анкерные болты

4, причем количество полугнезд 3 и шаг, 35 с которым они выполнены по длине швеллера 2, выбираются из числа наиболее часто встречающихся вариантов установки анкерных болтов в фундаменте. На обоих концах швеллера 2 закреплены скобы 5, обращенные внутренней полостью к полкам швеллера 2. На скобах 5 имеются эажимные алементы, представляющие из себя упорные винты 6, воздействующие на планку 7, размещенную в скобах 5.

Взамен упорных винтов 6 можно использовать клинья 8, размещая их между скобой 5 и планкой 7. Причем на планке 7 на стороне, обращенной к полке швеллера

2, могут быть выполнены полугнезда 9, аналогичные полугнездам на швеллере 2.

Кондуктор для установки анкерных болтов в фундамент работает следующим образом.

Кондуктор устанавливают опорной рамой 1 на опалубку фундаМента так, чтобы 55 полки уголков ее удерживали кондуктор от возможных перемещений. Анкерныэ болты 4 заводят в полугнезда 3 и 9, 06 ф размещая их между швеллером 2 и планкой 7, устанавливают по высоте и фиксируют. Для фиксации анкерных болтов 4 заворачивают упорные винты 6, воздействуя ими на полку 7 до упора. При применении клиньев 8 взамен упорных винтов 6, клинья 8 забивают между скобами

5 и планкой 7. Далее производят заливку бетоном тела фундамента и уплотнение его. После забетонирования анкерных болтов элементы кондуктора снимаются.

Для атого освобождается планка 7 от действия зажимных элементов (упорных винтов 6 или клиньев 8) и вынимается из скоб 5. Далее опорная рама 1 вместе со швеллерами 2 снимается и может быть использована для повторения операций.

Установка и фиксация анкерных болтов 4 может производиться в кондукторе предварительно и вне зоны выполнения фундамента, так как конструкция кондуктора обеспечивает достаточно жесткую фиксацию анкерных болтов, которая не нарушается при транспортировке.

Экономический аффект от применения предлагаемой конструкции достигается эа счет сокрашения времени на установку и фиксацию анкерных болтов в кондукторе Кроме того, простота констукции, надежность фиксации группы анкерных болтов и многократность использования кондуктора позволяет обеспечить ему широкое применение в строительно-монтажных работах.

Формула изобретения

1. Кондуктор для установки анкерных болтов в фундамент, включающий опорную раму и фиксирующие приспособления, о.тл и ч а ю шийся тем, что, с целью упрощения конструкции и повышения прс изводительности, фиксирующие приспособления смонтированы непосредственно на опорной раме и выполнены в виде расположенных параллельно швеллеров с выполненными в их полках углублениями под анкерные болты и прижимных планок, причем на концах каждого швеллера закреплены скобы с зажимными элементами, взаимодействующими с планками.

2. Кондуктор по п. 1, о т л и ч а юшийся тем, что зажимные элементы выполнены в виде винтов, а планкис углублениями под анкерные болты, расположенными на расстоянии друг от друга, равном шагу углублений на полках швеллеров.

5 9831 96 6

iá

3. Кондуктор по п. 1, о т л и ч а ю — 1, Монтаж оборудования и трубопрово шийся тем, что зажимные элемен- дов, Реферативная информапвя о передты выполнены в виде клиньев. вом опыте, сер. 1 ЦБТИ, 1969, с. 8-11.

Источники информации, 2. Авторское свидетельство СССР принятые во внимание при экспертизе > % 726269, кл. Е 02I) 27/44, 1974.

ôèã. 2

Составитель В. Чесноков

Редактор Н. Джуган Техред К.Мьшьо Корректор Н. Король

Заказ 9853/33 Тираж 709 Подписное

ВНИИПИ 0эсударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филнеа ППП Патент, г. Ужгород, уд. ПроектНая, 4
