Реферат

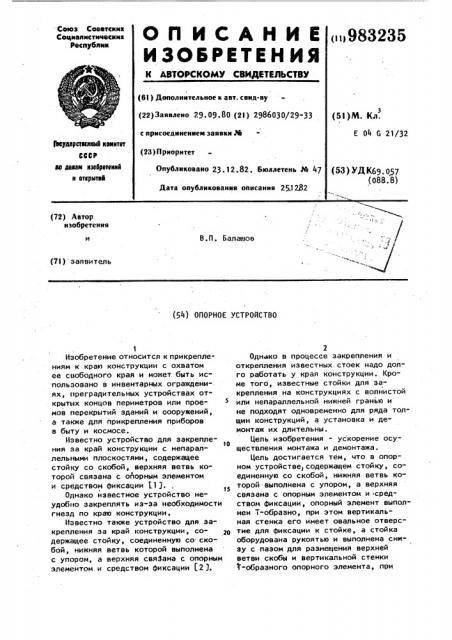

Союз CoBoTcNNx

Социалистичвсиин рвс ублии

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (>983235 (61) Дополнительное к авт. свид-ву (22)Заявлено 29.09.80 (2I) 2986030/29-33 с присоединением заявки № (23) Приоритет (51)М. Кл.

Е 04 G 21/32 тееударстегннЫ кеинтет

CCCP ае аелаи нзебретеннй н етгрытнй

Опубликовано 23. 1 2. 82. Бюллетень № 47

Дата опубликования описания 25.1282 (БЗ) УД К69. 057 (088. 8) (72) Автор изобретения

В. Il . .Балавов (7I) заявитель (54) ОПОРНОЕ УСТРОЙСТВО

Изобретение относится к прикреплениям к краю конструкции с охватом ее свободного края и может быть использовано в инвентарных ограждениях, преградительных устройствах открытых концов периметров или проемов перекрытий зданий и оооружений, а также для прикрепления приборов в быту и космосе.

Известно устройство для эакреплето ния за край конструкции с непараллельными плоскостями, содержащее стойку со скобой, верхняя ветвь которой связана с ойорным элементом и средством фиксации 1.1j.

Однако известное устройство неудобно закреплять из-за необходимости гнезд по краю конструкции.

Известно также устройство для закрепления за край конструкции, содержащее стойку, соединенную со скобой, нижняя ветвь которой выполнена с упором, а верхняя свяЗана с опорным элементом и средством фиксации (2 1.

Однако в процессе закрепления и открепления известных, стоек надо долго работать у края конструкции. Кроме того, известные стойки для закрепления на конструкциях с волнистой или непараллельной нижней гранью и не подходят одновременно для ряда толщин конструкций, а установка и демонтаж их длительны.

Цель изобретения - ускорение осуществления монтажа и демонтажа.

Цель достигается тем, что в опорном устройстве, содержащем стойку, соединенную со скобой, нижняя ветвь которой выполнена с упором, а верхняя связана с опорным элементом и средством фиксации, опорный элемент выполнен Т-образно, при этом вертикальная стенка его имеет овальное отверстие для фиксации к стойке, а стойка оборудована рукоятью и выполнена снизу с пазом для размещения верхней ветви скобы и вертикальной стенки

1-образного опорного элемента, при

98323

5 4 рукоять 5 стойки ее поднимают в вертикальное положение, чем эксцентрик вводится в зацепление опорным элементом 6, скользит по ее полкам, в результате упор 13 поджимается к нижней поверхности конструкции, элемент 6 к верхней, а стойка фиксируется вертикально. Запиранием эксцентрика стойка готова для использования в рабочем положении и воздействия нагрузок.

Формула изобретения этом средство фиксации выполнено в виде эксцентриковых пластин, жестко закрепленных на стойке и контактиру. ющих с полками Т"образного опорного элемента, причем скоба свободно соединена со стойкой, а упор нижней ветви ее выполнен по радиусу.

С целью унификации скоба выполнена с магазином отверстий.

Кроме того, упоры снабжены упругими контактными накладками.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 вид А на фиг. 1; на фиг. 3 - деталь скобы; на фиг. 4 — опорный элемент.

Устройство содержит стойку 1, например, из квадратной трубы, снизу с пазом, спереди 2 и сзади 3, между эксцентриковых пластин 4, приваренных к бокам стойки 1, сверху MQY(pт р иметь рукоять 5. В пластинах 4 просверлено круглое сквозное отверстие по оси клинового эксцентрика с площадкой опирания. Опорный элемент 6 выполнен Т-образным, имеет в верхней части центральной вертикальной стенки 7 овальное, вертикально расположенное отверстие 8, может иметь поперечное ребро 9 жесткости. Стенка 10 скобы 11 выполнена с магазином от- зр верстий 12 навески, расставленных вертикально. Например, магазин трех отверстий, расставленных с шагом 6 и

10 си, позволяет переналаживать стойку под толщины конструкций 16, 22 и

32 см. Упор 13 нижней ветви скобы 11 и опорный элемент оборудованы упругими контактными накладками, например из армированной кордом резины приклепанными алюминиевыми заклепками с по- 4р тайными головками.

Стойка 1, опорный элемент 6 и скоба 11 объединены в устройство единственным винтом 14 с двумя шайбами, пропущенным через сквозное отверстие 4 с проходом через две втулочки по краям. Причем нужное отверстие 12 скобы и овальное 8 опорного элемента посредине. Винт фиксирован гайкой 15.

После установки опорного элемента 6 на поверхность конструкции 16, охвата свободного края и подвижки до упора скобы !l в торец за стойку или

1 ° Опорное устройство, содержащее стойку, соединенную со скобой, нижняя ветвь которой выполнена с упором, а верхняя связана с опорным элементом и средством фиксации, о т л и ч а ющ е е с я тем, что, с целью ускорения осуществления монтажа и демонтажа, опорный элемент выполнен Т-образным, при этом вертикальная стенка его имеет овальное отверстие для фиксации к стойке а .стойка оборудована рукоятью и выполнена снизу с пазом для размещения верхней ветви скобы и вертикальной стенки Т-образного опорного элемента, при этом средство Оиксации выполнено в виде эксцентриковых пластин, жестко закрепленных на стойке и контактирующих .с полками Т-образного опорного элемента, причем скоба свободно соединена со стойкой, а упор нижней ветви ее выполнен по радиусу.

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что, с целью унификации, скоба выполнена с магазином отверстий.

3. Устройство по и. 1, о т л и ч аю щ е е с я тем, что упоры снабжены упругими контактными накладками.

Источники информации, принятые во внимание при экспертизе

1. Каталог инвентаря, приспособлений и инструментов для монтажа крупнопанельных зданий по типовым проектам. Сер. 1-464, вып. КБ-6, И., 1960, с. 66, 67.

2. Авторское свидетельство СССР

N 688590, кл. E 04 G ?1/32, 1978.
