Электродный котел

Электродный котел

Иллюстрации

Показать все

Реферат

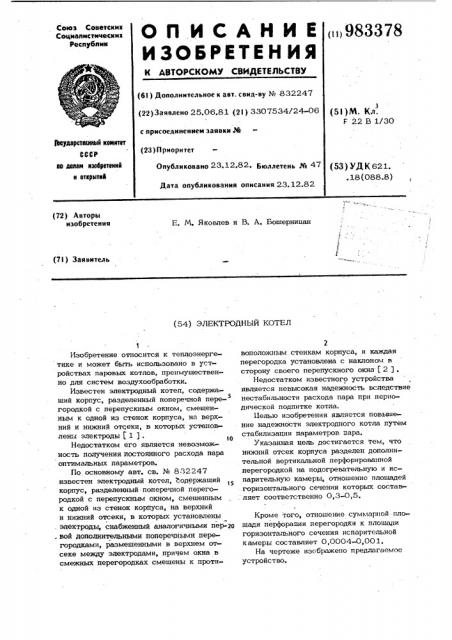

О П И С А Н И Е ()983378

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистическик

Республик (61) Дополнительное к авт. свид-ву ¹ 832247 (22) Заявлено 25.06.81 (21) 3307534/24-06 (5) )М. Кл.

F 22 В 1/30 с присоединением заявки М

3Ъюудюрютюанный кюмнтют

СССР

an данаи нзююретеннй н юткритнй (23) Приоритет (53) УДК 621. . 18 (088.8) Опубликовано 23,12 82. Бюллетень № 47

Дата опубликования описания 23. 12.82 (72) Авторь1 изобретения

Е. М. Яковлев и В. А. Бощерницан (7 l ) Заявитель (54) ЭЛЕКТРОДНЫЙ КОТЕЛ

Изобретение относится к теплоэнергетике и может быть использовано в устройствах паровых котлов, преимущественно для систем воздухообработки.

Известен электродный котел, содержащий корпус, разделенный поперечной перегородкой с перепускным окном, смешенным к одной из стенок корпуса, на верхний и нижний отсеки, в которых установлены электроды (1 ) .

Недостатком его является невозможность получения постоянного расхода пара оптимальных параметров.

По основному авт. св. № 832247 известен электродный котел, содержащий корпус, разделенный поперечной перегородкой с перепускным окном, смещенным к одной из стенок корпуса, на верхний и нижний отсеки, в которых установлены . электроды, снабженный аналогичными пер-2о . вой дополнительными поперечными перегородками, размещенными в верхнем отсеке между электродами, причем окна в смежных перегородках смещены к проти2 воположным стенкам корпуса, и каждая перегородка установлена с наклоном в сторону своего перепускного окна (2 ) .

Недостатком известного устройства является невысокая надежность вследствие нестабильности расхода пара при периодической подпитке котла.

Целью изобретения является повышение надежности электродного котла путем стабилизации параметров пара.

Указанная цель достигается тем, что нижний отсек корпуса разделен дополнительной вертикальной перфорированной перегородкой на подогревательную и испарительную камеры, отношение площадей горизонтального сечения которых составляет соответственно 0,3-0,5, Кроме того, отношение суммарной площади перфорации перегородки к площади горизонтального сечения испарительной камеры составляет 0,0004-0,001.

На чертеже изображено предлагаемое устройство.

8 4 парительной камер, а также отношение суммарной плошади перфорации к площади горизонтального сечения испарительной камеры позволяет обеспечить колебание уровня воды в испарительной камере в допустимых пределах, что повышает надежность работы котла.

I .1. Электродный котел по авт. св.

N832247,,о т л и ч а ю ш и и с я тем, что, с целью повышения надежности путем стабилизации параметров пара, нижний отсек корпуса разделен дополнительной вертикальной перфорированной перегородкой на подогревательную и испарительную камеры, отношение плошадей горизонтального сечения которых составляет соответственно 0,3-0,5.

2. Котел по п. 1, о т л и ч а юшийся тем, что отношение. суммарной плошади перфорации перегородки к площади горизонтального сечения испарительной камеры составляет 0,0004-0,001.

Источники информации, принятые во внимание при. экспертизе . 1. Авторское свидетельство СССР № 304404, кл. F 22 В 1/30,, 1967.

2. Авторское свидетельство СССР № 832247, кл. F 22 В 1/30, 1979.

ВНИИПИ Заказ 9878/42 Тираж 451 Подписное

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4

3 98337

Электродный котел содержит корпус 1, разделенный поперечной перегородкой 2 с перепускным окном 3 на верхний и нижний отсеки 4 и 5 соответственно, в которых установлены электроды 6. В верхнем отсеке 4 между электродами 6 установлены дополнительные перегородки 7 с перепускными окнами 8. Нижний отсек 5 разделен дополнительной вертикальной перфорированной перегородкой 9 на подогревательную и испарительную камеры 10 и

l l соответственно, отношение плошадей горизонтального сечения которых состав- ляет соответственно 0,3-0,5. Отношение суммарной плошади перфорации 12 дополнительной вертикальной перегородки 9 к плошади горизонтального сечения испарительной камеры 11 составляет

О) 0004-0,001.

Устройство работает следующим об- 20 разом.

Пар из нижнего отсека 5 поступает через перепускное окно 3 в верхний отсек 4, где перегревается и поступает к потребителю. Питательную воду подают периодически в подогревательную ( камеру 10, откуда она через перфорацию 12 протекает в испарительную камеру 11.

Выбранное отношение плошацей горизон- зй тельного сечения подогревательной и ис-. I

Формула изобретения
