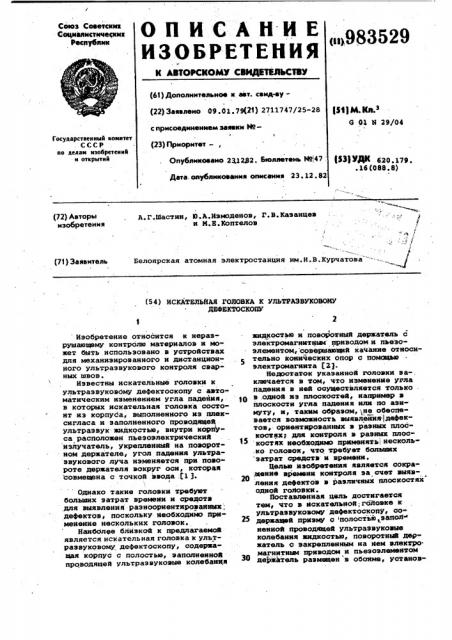

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОФЙУ СВИДВТИЗЬСТВУ

Союз Советскнэ

Социалистических

Республик (о983529 (61) Дополнительное к авт. сеид-ву(22) Заявлемо 09. Ol. 79(21) 2711747/25-28 р g+ э

G 03. М 29/04 с присоединением заявки Йо(23) Г1риоритет—

Государственный коннтет

СССР по делан изобретений и открытий

РЙ ЧФ 620. 179.

° l6 (088. 8) Опубликовано 22,12Я2. Бюллетень Йо:,47

Дата. опубликоваммя описания 23. 12. 82

А.Г.Шастин, Ю.А.Иэмоденов, Г.В.Казанцев и М.Е.Коптвлов Ф

1 ":," ) .1

Белоярская атомная электростанция им.И.В.Курчатова (72) Авторы изобретения (71) Заявитель (54) ИСКАТЕЛЬНАЯ ГОЛОВКА К УЛЬТРАЗВУКОВОМУ

ДЕФЕКТОСКОПУ Изобретение относится к неразрушающвму контролю материалов и может быть использовано в устройствах для механизированного и дистанционного ультразвукового контроля сварных швов.

Известны искательные головки к ультразвуковому дефектоскопу с автоматическим изменением угла падения, в которых искательная головка состоит из корпуса, выполненного иэ плексигласа и заполненного проводящей, улътразвук жидкостью, внутри корпуса расположен пьезоэлектрический излучатель, укрепленный на поворотном держателе, угол падения ультразвукового луча изменяется при noioроте держателя вокруг оси, которая совмещена с точкой ввода:(1 3.

Однако такие головки требуют больших затрат времени и средств для выявления раэноориентированных .. дефектов, посколъку необходимо Применение нескольких головок.

Наиболее близкой к предлагаемой является искательная головка к ультразвуковому дефвктоскопу, содержащая корпус с полостью, sancussexsoN проводящей ультразвуковые колебания жидкостьe и поворотный держатель с электромагнитньва приводом и пьезоэлементом,совврыаюаэтй качание относительно конических опор с помсщъю электромагнита (2).

Недостаток укаэанной головки за-. ключается в том, что изменение угла падения в ней осуществляется толъко

10 з .одной иэ плоскостей, например в плоскости угла падения или-по азимуту, и, таким образом,:;ке обвспевавтся воэможность выявления- дефектов, ориентированных в разных плоскостях для контроля в разных плос>> костях необходимо применить несколь.ко головок, что требует больших затрат средств и времени.

Целью изобретения является сокра щение времени контроля эа счет выявления дефектов в различных плоскостях одной головки.

Поставленная цель достигается тем, что в искательной;головке к ультразвуковому дефвктоскопу, содержащей призму с полостъю,9att » ненкой проводящей улътраэвуковыв колебакия жидкостъю,. поворотный держатель с закрепленным на нем электро. ,магнитным приводом и пьезоэлементом

ЗО держатель размещен в обснмв, устаков983529

ВНИИНИ Заказ 9909/50 Тираж 887 Подписное

Филиал ППП"Патент", r.Ужгород, ул.Проектная,4 ленной с возможностью поворота вокруг своей оск.

На чертеже схематкческк кэображена предлагаемая искательная голов. ка, продольный разрез.

Искательная головка содержит корпус 1, заполненный проводящей ультразвуковые колебания жидкостью, в котором закреплена с возможностью поворота вокруг своей оск обойма 2 с намотанной на нве элвктромагнкт- 10 ной катушкой 3. 9 обойме 2 на конических опорах 4 расположен поворотный держатель 5 кэ нвмагнктного материала с электромагнитным приводом, ..нключающим магнит б к пьезоэлемент 15

7. Обойма 2 крепится к корпусу 1 с помощью фиксатора, выполненного-, например, в виде стопорной гайки 8 со шкалой 9 к стрелкой-указателем 10.

Предусмотрен электркческкй разьем 11. 20

Устройство работает слвдующкм . образом.

Для кзмененкя угла падения ультразвукового луча на катушку 3 через электрический разьем 11 подается переменное по знаку напряжение. Прк этом на .полюса магнита 6 действует переменная по направлению магнитная сила. Поворотный держатель 5 начинает совершать колебательное двкжение с заданной частотой, к ультразвуковой луч меняет угол падения.

Для изменения направлвнкя качания предварительно ослабляют стопорную гайку 8, поворачивают обойму

2 на необходимый для ультраэвуково- З5 го контроля угол. Прк этом ультразвуковой луч качается в другой плос- кости..Частота к скорость качания держателя 5 определяются частотой к фоРмой импульсов переменного по знаку элвктркческого напряженкя подаваемого на электромагнктную катушку 3.

Искательная головка такой конструкцнн позволяет сократить время контроля за счет возможности выявления дефектов в разных плоскостях одной головкой к coKpcLTBTs затраты средств на контроль эа счет уменьшения количества головок.

Формула изобретения

Искательная головка к ультразвуковому дефвктоскопу, содержащая приз му с полостью, заполненной проводящей ультразвуковые колебания жидкостью, поворотный держатель с закреплен р пленным на нем электромагнитным приводом к пьезоэлементом,,о т л кч а ю щ а я с я тем, что, с целью сокращения времени контроля .эа счет выявления дефектов в разлнчных плоскостях одной головкой, держатель размещен в обойме, установленной с возможностью поворота вокруг своей

Источники кнформацккг принятые во внимание прк экспертизе

1. Гурвич А.К., Ермолов И.Н. ультразвуковой контроль сварных швов, Киев, Техника, 1972, с.51.

2. Авторское свидетельство СССР

Р 451943,кл.G 01 N 29/04,1974 (прототип)
