Блок кнопочных переключателей

Блок кнопочных переключателей

Иллюстрации

Показать все

Реферат



т

<

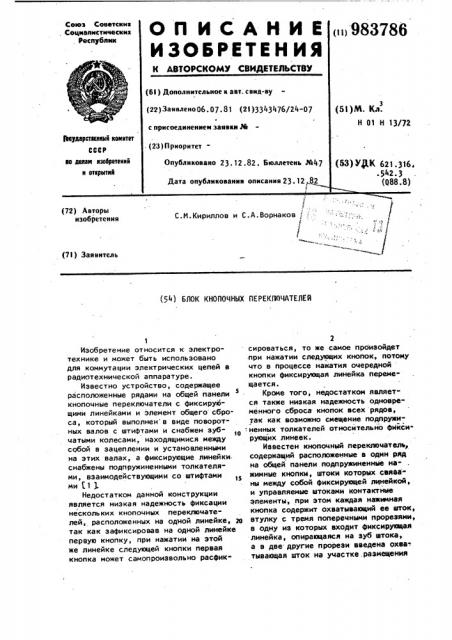

С.M.Êèðèëëoâ и С.А.8орнаков, .:-(72) Авторы изобретения (7!) Заявитель (54) БЛОК КНОПОЧНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

Изобретение относится к электротехнике и может быть использовано для коммутации электрических цепей в радиотехнической аппаратуре.

Известно устройство, содержащее расположенные рядами на общей панели кнопочные переключатели с фиксирующими линейками и элемент общего сброса, который выполнен в виде поворотных валов с штифтами и снабжен зубчатыми колесами, находящимися между собой в зацеплении и установленными на этих валах, а фиксирующие линейкиснабжены подпружиненными толкателями, взаимодействующими со штифтами ми 1 1.

Недостатком данной конструкции является низкая надежность фиксации нескольких кнопочных переключателей, расположенных на одной линейке, 2в так как зафиксировав на одной линейке первую кнопку, при нажатии на этой же линейке следующей кнопки первая кнопка может самопроизвольно расфик2 сироваться, то же самое произойдет при нажатии следующих кнопок, потому что в процессе нажатия очередной кнопки фиксирующая линейка перемещается.

Кроме того, недостатком является также низкая надежность одновременного сброса кнопок всех рядов, так как возможно смещение подпружи" ненных толкателей относительно фиксирующих линеек.

Известен кнопочный переключатель, содержащий расположенные в один ряд на общей панели подпружиненные нажимные кнопки, штоки которых свяаа ны между собой фиксирующей линейкой, и управляемые штоками контактные элементы, при этом каждая нажимная кнопка содержит охватывающий ее шток, втулку с тремя поперечными прорезями, в одну из которых входит фиксирующая линейка, опирающаяся на зуб штока, а в две- другие прорези введена охва тывающая шток на участке. размещения

9837 лысок,выполненная в виде вилки шайба, соединенная с отогнутым язычком панели L2 3

Недостатком данного устройства является низкая надежность устройства из-за ненадежной фиксации и одновременного сброса нескольких кнопок, расположенных в одном ряду на общей панели, так как зафиксировав первую нажатую кнопку, при на- в жатии следующей кнопки первая кнопка может расфиксироваться, т. е. практически в одном ряду зафиксировать нажатыми несколько кнопок одновременно почти невоз-. можно, потому что при нажатии любой кнопки общая фиксирующая линейка перемещается.

Наиболее близким по технической сущности к изобретению является блок >в кйопочных переключателей, содержащий расположенные рядами на общей панели кнопочные переключатели с фиксирующими линейками и элемент общего сброса, который выполнен в виде по- г воротных валов со штифтами и снабжен зубчатыми колесами, находящимися между собой в зацеплении и установленными на этих валах, а фиксирующие линейки снабжены подпружиненными толкателями, взаимодействующими со штифтами, причем на концах подпружиненных толкателей нарезается резьба и на этих концах устанавливаются втулки с пазами, которые охватывают фиксирующие элементы t.3 3.

Недостатком известного устройства является низкая надежность устройства из-за. ненадежной фиксации и одновременного. сброса нескольких кнопоч- 4О ных переключателей на одной линейке, потому что в процессе нажатия очередной кнопки на одной и той же линейке ранее зафиксированные кнопки могут расфиксироваться, так как все они зафиксированы одной линейкой, которая в процессе нажатия кнопки смещается.

Целью изобретения является повышение надежности устройства. 50

Цель достигается тем, что в блоке кнопочных переключателей„ содержащем расположенные рядами на общей панели кнопочные переключатели, фик" сирующие узлы, элемент общего сброса, 55 выполненный в виде поворотных валов со штифтами и зубчатыми колесами, находящимися между собой в зацепле.

86

4 .нии, и толкателей, взаимодействующих со штифтами, каждый фиксирующий узел выполнен в виде прямоугольной трубы с поперечными вырезами и установленной внутри нее со стороны вырезов упругой ленты с фиксирующими выступами, каждый штифт выполнен в виде пластины с продольным пазом, а каждый толкатель выполнен в виде тяги, одним концом шарнирно соединенной с уп ругой лентой, а другим - с пластиной с возможностью свободного перемещения вдоль ее продольного паза, при этом прямоугольные трубы жестко установлены на общей панели, упругие ленты подпружинены со стороны, противоположной толкателям, а кнопочные переключатели установлены в вырезах прямоугольных труб с возможностью взаимодействия с фиксирующими выступами упругих лент, причем ширина фиксирующих выступов упругих лент меньше ширины вырезов прямоугольных труб.

На фиг. 1 представлена схема блока кнопочных переключателей; на фиг.2— разрез А-А на фиг.l (соединение пластины с тягой ; на фиг.3 - вид Б на фиг. 1 (вид на упругую ленту с выступом в вырезе трубы в момент процесса фиксации, упругая лента показана сдеформированной ); на фиг. ч разрез В-В на фиг.3 (поло>нение кнопки в зафиксированном положении, упругая лента приняла исходное положение, а зуб штока зафиксирован на выступ упругой ленты).

На общей панели блока расположены рядами кнопочные переключатели 1.

Каждый переключатель содержит один ряд подпружиненных кнопок 2, снабженных контактными группами (не показа> но ), штоки 3, которые имеют фиксирующие зубья 4.

Кроме того, каждый переключатель имеет фиксирующее устройство,выполненное в виде прямоугольных труб 5, жестко установленных на общей панели блока, с поперечными прямоугольными вырезами 6, и установленными внутои труб по стороне вырезов упругих лент е фиксирующими выступами 8, шириной, которая меньше ширины вырезов 6 В вырезы 6 установлены штоки -3 кнопок 2.

На общей панели блока также установлены поворотные валы 9, связанные между собой коническими зубчатыми

9837 колесами 10. На валах закреплены пластины 11 по колйчеству переключа-телей с продольным пазом 12. На одном из валов 9 имеется приводная ручка

13, угол поворота которой ограничен штифтами l4 и 15. Пластины 11 соединены с упругими лентами 7 с помощью тяг 16, которые одним концом шарнирно соединены с упругой лентом 7, ко.торая подпружинена пружиной 17 в сто-10 рону от тяги 16, а другим - с пластиной 11 со свободой перемещения вдоль продольного паза 12 (фиг.2 ).

Устройство работает следующим образом. 1$

Для ввода заданной информации оператор нажимает на кнопки 2. Одновременно могут быть нажаты практически все кнопки блока.

При нажатии каждая кнопка перемещается " вниз и фиксируется своими зубьями 4 за фиксирующие выступы

8 упругих лент 1, при этом в данном месте (в вырезе 6 трубы 5 ) в.момент фиксации упругая лента 7 изгибается (фиг.3 ), а затем, когда зуб 4 зайдет за выступ 8, выпрямляется (Фиг.4).

Таким образом, в одном ряду ьктут быть надежно зафиксированы все кнопки. При этом замыкаются находящиеся под ними электрические контакты и осуществляется коммутация необходимых цепей. Для сброса набранной инФормации оператор должен повернуть З рукоятку (против часовой стрелки ) до упора в ограничительный штифт

14. При этом валы 9, будучи связанными друг с другом зубчатыми колесами

10,. поворачиваются на некоторый 40 угол, а закрепленные на них пластины 11 через тяги 16, преодолевая силы пружин 17, перемещают упругие ленты 7, тем самым вы.".одят иэ зацепления зубья 4 -с выступами 8, что приводит к расфиксации и возвращению всех кнопок 2 в исходное положение.

Устройство может применяться в спицевычислителях с большой клавиатурой.для обработки многозарядных « о параллельных кодов, свыше 48 раз86

6 рядов, в которых .возникает необходимость одновременного зафиксирования большого количества кнопок с последующим одновременным сбросом (расфиксированием ) всех кнопок.

Формула изобретения

Блок кнопочных переключателей, содержащий расположенные рядами на общей панели кнопочные переключатели, фиксирующие узлы, элемент общего сброса, выполненный в виде поворотных валов со штифтами и. зубчатыми колесами, находящимися между собой в зацеплении, и толкателей, взаимодействующих со штифтами,о т л и(. ч а ю шийся тем, что, с целью повышения надежности, каждый фиксирующий узел выполнен в виде прямоугольной трубы с поперечными вырезами и установленной внутри нее со стороны вырезов упругой ленты с фиксирующими выступами, каждый штифт выполнен в виде пластины с продоль" ным пазом, а каждый толкатель выполнен в виде тяги, одним концом шарнирно соединенной с упругой лентой, а другим - с указанной пластиной с возможностью свободного перемещения вдоль ее продольного паза, при этом прямоугольные трубы жестко установлены на общей панели, упругие ленты подпружинены со стороны, противоположной толкателям, а кнопочные переключатели установлены в вырезах прямоугольных труб с возможностью взаимодействия с фиксирующими выступами упругих лент, причем ширина

Фиксирующих выступов упругих лент меньше ширины вырезов прямоугольных труб.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 525176, кл. Н 01 Н 13/74, 1975.

2. Авторское свидетельство СССР и 261511, кл. Н 01 Н 13/14, 1969.

3. Авторское свидетельство СССР

11 639038, кл. H 0 1 H 3/74, 1977.

983786

В-В

A-А . Р2

Фиг.2

ВНИИПИ Заказ 9935/62 Тираж 761 Подписное

Филиал illlA "Патент", г. Ужгород, ул. Проектная, 4
