Охладитель для полупроводниковых приборов
Иллюстрации
Реферат

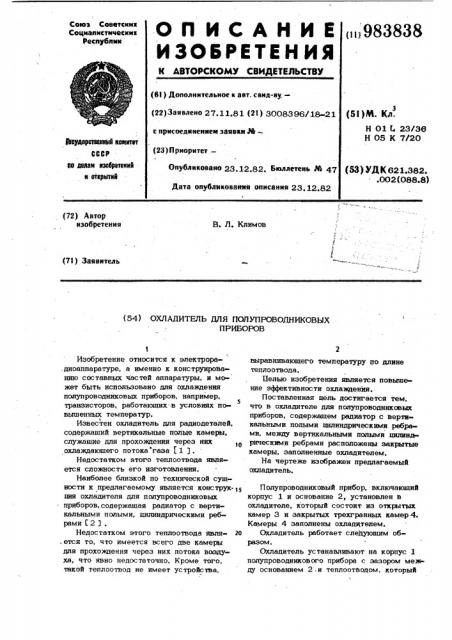

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iij983838
Союз Советских
Социалистических
Республик (Sl ) Дополнительное к авт. свид-нов (22) Заявлено 27.11.81 (21) 3008396/18 21 с присоединением заявки .йе— (23) П риоритет—
Онубликоваио 23. 3,.2,82, бюллетень,В 47
Дата опубликования описания 23.12.82 (5! )М. Кл.
Н 01 4 23/36
Н 05 К 7/20
9вударотванвй коиитет ььСР ев диыи изооретеввв и отхрмтвй (Щ УД К 621.382..002 (OSS.8) (72) Автор изобретения
В. Л. Климов (71) Заявитель (54) ОХЛАДИТЕЛЬ ДЛЯ ПОПУПРОВОДНИКОВЫХ
ПРИБОРОВ
Изобретение относится к электрора.диоаппаратуре, а именно к конструированию составных частей аппаратуры, и мо- жет быть использовано для охлаждения полупроводниковых приборов, например, транзисторов, работающих в условиях по5 вышенных температур.
Известен охладитель для радиодеталей, содержащий вертикальные полые камеры, служащие для прохождения через них охлаждающего потока газа l 1 J.
Недостатком этого теплоотвода является сложность его изготовления.
Наиболее близкой по технической сущности к предлагаемому является конструк. 5 ция охладителя для полупроводниковых приборов,содержащая радиатор с вертикальными полыми, цилиндрическими ребрами f23.
Недостатком этого теплоотвода явля- 20 . ется то, что имеется всего две камеры для прохождения через них потока воздуха, что явно недостаточно. Кроме того, такой теплоотвод не имеет устройства, выравнивающего температуру по длине теплоотвода.
Белью изобретения является повышение эффективности охлаждения.
Поставленная цель достигается тем, что в охладителе для полупроводниковых приборов, содержащем радиатор с вертикальными полыми цилиндрическими ребрами, между вертикальными полыми цилиндрическими ребрами расположены закрытые камеры, заполненные охладителем.
На чертеже изображен предлагаемый стлади тель, Полупроводниковый прибор, включающий корпус 1 и основание 2, установлен в охладителе, который состоит из открытых камер 3 и закрытых трехгранных камер 4.
Камеры 4 заполнены охладителем.
Охладитель работает следующим образом.
Охладитель устанавливают на корпус 1 полупроводникового прибора с зазором между основанием 2 и теплоотводом, который
3 98383 необходим для обеспечения движения охлаждающего потока газа через камеры 3.
Часть охлаждения, соприкасающаяся с корпусом . полупроводникового прибора, нагревается больше, чем несоприкасающаяся часть. К ней устремляется поток газа, который попадает в камеры 3 и прот кает .через них. Таким образом создается тяговый аффект. Закрытые камеры 4, заполненные охладителем, предназначенным для о выравнивания температуры по дцине охладителя, которое осуществляется за счет испарения охлаждающего вещества, например, натрия. Такая конструкция охладителя позволяет использовать небольшие Й объемы газа для оклаждения полупроводникового прибора и выравнивания температуры по длине охладителя.
8 4 формула изобретения
Охладитель для полупроводниковых приборов, содержащий радиатор с вертикальными полыми цилиндрическими ребрами, отличающийся тем, что, с целью повышения аффективности охлаждения; между вертикальными полыми цилиндрическими ребрами расположены закрытые камеры, заполненные охладителем.
Источники Hg phf &щщ принятые во внимание при акспертизе
1. Патент США М 3854530, кл. 1.65-163, 1974.
2. Патент США % 4C}41524, кл. Н 01 (, 23/42, 1977 (прототип).
