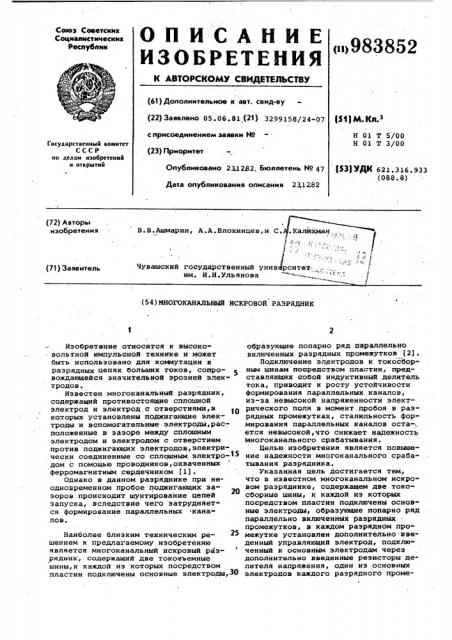

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскнк

Соцналнстическнх ттеснублик нщ 983 852 (61)Дополнительное к авт. саид-ву (22) Заявлено 05.06.81 (21) 3299158/24-07 с присоединением заявки №

Р М К з

Н 01 T 5/00

Н 01 Т 3/00

Государственный комитет

СССР по делам изобретений и открытий (23)Приоритет (53) УДК 621.316 ° 933 (088. 8) Опубликовано 2Х12В2. Бюллетень ¹ 47

Дата опубликования описания 2412.82 (72) Авторы изобретения

В.В.Ашмарин, A.A.Áëoõèíöåâ,è С..Калй йан р

1 1 т

Чувашский государственный университет-,, им. И.Н.Ульянова В»

s ь

4 с (1

1 (71) Заявитель (54)МНОГОКАНАЛЬНЫЙ ИСКРОВОИ РАЭРЯДНИК

Изобретение относится и высоковольтной импульсной технике и может быть использовано для коьв4утации в разрядных цепях больших токов, congoвождающейся значительной эрозией электродов.

Известен многоканальный разрядник, содержащий противостоящие сплошной электрод и электрод с отверстиями,в которых установлены поджигающие электроды и вспомогательные электроды,расположенные в зазоре между сплошным электродом и электродом с отверстием против поджигающих электродов,электрически соединенные со сплошным электро-1 дом с помощью проводников, охваченных ферромагнитным сердечником tl), Однако в данном разряднике при неодновременном пробое поджигающих зазоров происходит шунтирование цепей запуска, вследствие чего затрудняется формирование параллельных >каналов.

Наиболее близким техническим решением к предлагаемому изобретению является многоканальный искровый раз" рядннк, содержащий две токоеъемные шины,к каждой из которых посредством пластин подключены основные электроды,зО образующие попарно ряд параллельно включенных разрядных промежутков (21.

Подключение электродов к токосборным шинам посредством пластин, представляющих собой индуктивный делитель тока, приводит к росту устойчивости формирования параллельных каналов, из-за невысокой напряженности электрического поля в момент. пробоя в разрядных промежутках, сталильность формирования параллельных каналов оста-,. ется невысокой,что снижает надежность

Многоканального срабатывания.

Целью изобретения является повышение надежности многоканального срабатывания разрядника.

Указанная цель достигается тем, что в известном многоканальном искровом разряднике, содержащем две токосборные шины, к каждой as которых посредством пластин подключены основные электроды образующие попарно ряд параллельно включенных разрядныхпромежутков, в каждом разрядном промежутке установлен дополнительно:вве» денный управляющий электрод, подключенный к основным электродам через дополнительно введенные резисторы де-лителя напряжения, один из основных электродов каждого разрядного проме983852

Формула изобретения

Многоканальный искровой разрядник, содержащий две токосборные шины, к каждой из которых посредством пластин подключены основные электроды, образующие попарно ряд параллельно включенных разрядных промежутков,о т- л и ч а ю шийся тем, что, с целью повышения надежности многоканального срабатывания, в каждом разрядном промежутке установлен дополнительно введенный управляющий электрод, подключенный к основным электродам через дополнительно введенные резисторы делителя напряжения, один из основных электродов каждого разрядного промежутка выполнен с отверстием, в котором установлен дополнительно введен-i ный поджигающий электрод, причем резистор делителя напряжения, подключенный к второму основному электроду раз" рядного промежутка, шунтирован дополнительно введенными последовательно соединенными конденсатором и первичной обмоткой импульсного трансформатора, вторичная обмотка которого подключена между поджигающим и основным электродами последующего разрядного промежутка указанного ряда.

Источники информации, принятые во внимание,при экспертизе жутка выполнен с отверстием, в котором установлен дополнительно введенный поджигающий электрод, причем резистор делителя напряжения, подключенный к второму основному электроду разрядного промежутка, шунтирован, дополнительно введенными последова тельно соединенными конденсатором и первичной обмоткой импульсного трансформатора, вторичная обмотка которого подключена между поджигающим и ос- 0. новным электродами последующего разрядного промежутка указанного ряда.

На чертеже схематически изображен предлагаемый многоканальный искровой разрядник.

Он состоит из основных электро15 дов 1 и 2, между которыми установлены управляющие электроды 3. Основные электроды 1 и 2 соединены с токосборными шинами 4 посредством пластин 5, представляющих собой индуктивный делитель тока, что увеличивает индуктивность цепи каждого канала по отношению к индуктивности разрядной цепи и приводит к росту устойчивости образования параллельных каналов. Основные 25 электроды 1 и 2 и управляющие электроды 3 изготовлены из металлокерамики. Основные электроды 1 выполнены с отверстиями, в которых установлены поджигающие электроды б. Управляющие 30 электроды 3 находятся под потенциалом, который задается резисторами

7 и 8 делителей напряжения, и распо" ложены на соответствующей эквипотенциала. Резисторы 7 делителей напря- 35 жения шунтированы последовательно соединенными конденсаторами 9 и первичными обмотками импульсных трансформаторов 10,вторичные обмотки которых под- ключены к соответствующим поджигающим 40 электродам б и основным электродам 1 последующих разрядных промежутков.

Разрядник работает следующим образом.

При подаче иа электроды 3 управля- 45 ющего импульса с полярностью,протйвоположной полярности напряжения на основных электродах 1 и 2,происходит пробой промежутков между электродами

3 и 2,после чего с перенапряжением пробиваются промежутки между электродами 3 и 1.Происходнт перемыкание основных электродов 1 и 2 разрядка параллельными токовыми каналами.Одновременно с этим конденсаторы 9 разряжаются на первичные обмотки импульсных трансформаторов 10, что приводит к подаче высоковольтных импульсов со вторичных обмоток трансформаторов 10 на поджигающие электроды б ° При этом, за счет дополнительной ультрафиолетовой подсветки разрядных промежутков, уменьшается статическое время запаздывания и увеличивается напряженность электрического поля,что приводит к уменьшению BpeMGHH развития разряда и тем самым исключает нестабильность формирования каналов разрядника.

Использование предлагаемого изобретения позволяет обеспечить одновременное формирование многих каналов разрядника, что приведет к уменьшению ,индуктивности (примерно пропорционально числу каналов) и значительному увеличению динамической и эрозионной стойкости разрядника.

1. Авторское свидетельство СССР

Р 547882, кл. Н 01 T 5/00, 1975.

2. F.I.Fridrich Shaltfunken strecken mit parallelen hichtb5gen, ETK-А., Bd,91., Н.б, 1970, 318-320.

983852

Составитель В. Гомэин

Техред И.Коштура корректор В. Прохненко

Редактор А.Шандор
