Герметический электродвигатель
Иллюстрации
Реферат

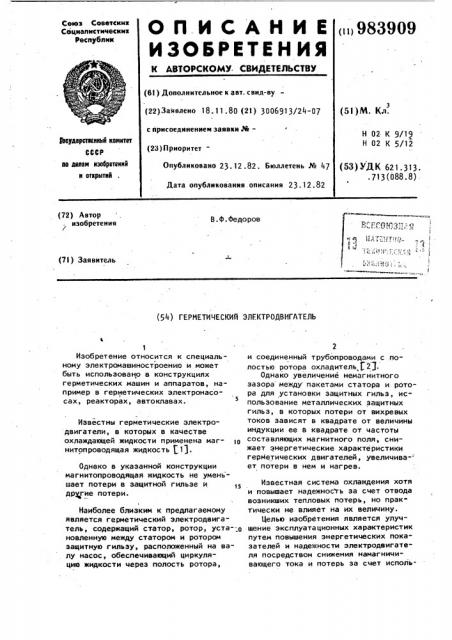

(1983909
ОПИСАНИЕ
ИЗЬБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик (61) Дополнительное к авт. свид-ву(22) Зая влено 18. 11. 80 (21) 3006913/24-07 (51) М. Кл. с присоединением заявки М—
Н 02 К 9/19
H 02 К g/12
9кударстакнны5 комнтет
СССР но делам нэобретеннй н открытнй (23) П риоритет (53) УДК 621 313 . 713 (088.8) .
Опубликовано 23. 12 . 82. Бюллетень Юв 47
Дата опубликования описания 23.12.82 (72) Автор
/ изобретения
В.Ф.Федоров
1 pAApw
I
11А Т.„- ;:1т" Я= т 3 (71) Заявитель (54) ГЕРМЕТИЧЕСКИЙ ЭЛЕКТРОДВИГАТЕЛЬ
1
Изобретение относится к специальному электромашиностроениа и может быть использовано в конструкциях герметических машин и аппаратов, например в герметических электронасосах, реакторах, автоклавах.
Известны герметические электродвигатели, в которых в качестве охлаждающей жидкости применена магнитопроводящая жидкость 1 1).
Однако в указанной конструкции магнитопроводящая жидкость не уменьшает потери в защитной гильзе и
15 др гие потери.
Наиболее близким к предлагаемому является герметический электродвигатель, содержащий статор, ротор, уста- о новленную между статором и ротором защитную гильзу, расположенный на валу насос, обеспечивающий циркуляцию жидкости через полость ротора, 2 и соединенный трубопроводами с полостью ротора охладитель 1.2 (.
Однако увеличение немагнитного зазора между пакетами статора и ротора для установки защитных гильз, использование металлических защитных гильз, в которых потери от вихревых токов зависят в квадрате от величины индукции ее в квадрате от частоты составляющих магнитного поля, снижает энергетические характеристики герметических двигателей, увеличива- ет потери в нем и нагрев.
Известная система охлаждения хотя и повышает надежнос гь за счет отвода возникших тепловых потерь, но практ ически не влияет на их величину.
Целью изобретения является улучшение эксплуатационных характеристик путем повышения энергетических показателей и надежности электродвигателя посредством снижения намагничивающего тока и потерь за счет исполь3 98390 зования магнитопроводящей жидкости в качестве охлаждающей среды.
Для достижения указанной цели в известной конструкции герметического электродвигателя, имеющего статор, ротор, автономную жидкостно-запол-, ненную систему охлаждения с цирку- ляцией среды через зазор между статором и ротором, в качестве охла><дающей жидкости применена магнитопрово- 10 дящая жидкость.
На чертеже изображен предлагаемый электродвигатель, общий вид, В корпусе 1 двигателя установлен неподвижно статор 2 с обмоткой, вал
3, на котором закреплен пакет ротора 4 и рабочее колесо 5 автономного циркуляционного насоса, вращающийся в подшипниках 6 и 7. Каналами 8 и
9 и трубками 10 и 11 полость ротора 2о соединена с выносным охладителем 12.
Вся полость ротора, каналы, трубы заполнены магнитопроводящей жидкостью, циркуляция которой в контуре обеспе".. чивается автономным насосом; располо- г женным на валу, или устанавливаемом отдельно.
Кагнитопроводящая жидкость в зазоре между статором 2 и ротором 4 течет в осевом направлении под дей- 30 ствием напора, создаваемого рабочим колесом 5 насо а в системе циркуляции, и под действием магнитного потока вращается совместно с ротором, s зазоре по окружности, благодаря чему скорость отдельных частиц жидкостного потока возрастает, что и ведет к улучшению отвода тепла при снижении скорости осевого потока от защитной гильзы статора, а следова- 40 тельно, и от пакета статора, так как основной тепловой поток для двигателей дайного исполнения направлен к защитной- гильзе.
Иагнитопроводящая жидкость- в за- 45 зоре изменяет форму основного магнитного потока, уничтожает или снижает зубцовые гармоники, благодаря чему уменьшаются потери в защитной гильзе статора, зависящие от квадрата so частоты вращающегося поля, что .ведет к снижению потерь непосредственно в защитной гильзе, потерь в стали .и потерь в обмотке статора за счет
9, 4 снижения намагничивающей составля- .ющей тока.
Жидкость увлекается магнитным потоком, поэтому она плотно прилегает к гильзе, постоянно снимает поверхностный слой. Благодаря комплексному воздействию магнитной жидкости в системе охлаждения геометрического электродвигателя уменьшаются потери в двигателе за счет снижения мощности на циркуляцию жидкости в зазоре при улучшенной системе отвода тепловых потерь, уменьшаются потери в двигателе за счет снижения потерь в защитной гильзе и в стали, обусловленных устранением высших гармонических в магнитном потоке и уменьшаются потери в обмотке статора за счет снижения намагничивающей составляющей тока. Кроме того, улучшается отвод тепла за счет увеличения окружной составляющей скорости потока жидкости в зазоре и улучшается отвод тепла за счет снятия пограничного слоя жидкости на защитной гильзе статора.
Эти преимущества ведут к улучшению энергетических показателей двигателя, к повышению его надежности. Вышеперечисленные эффекты нельзя полу чить беэ использования магнитопроводящей жидкости в автономной системе охлаждения электродвигателя.
Формула изобретения
Герметический электродвигатель, содержащий статор, ротор, установленную в зазоре между статором и ротором защитную гильзу, насос, обеспечивающий циркуляцию охлаждающей жидкости через полость ротора, и соединенный трубопроводами с полостью ротора охладитель, о т л и ч а ю шийся тем, что, с целью улучыения эксплуатационных характеристик, в качестве охлаждающей жидкости применена магнитопроводящая жидкость"
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
< 534833, кл. Н 02 K 9/197, 1975.
2. Авторское свидетельство СССР
И 146850, кл. Н 02 К 9/19, 1961
983909
