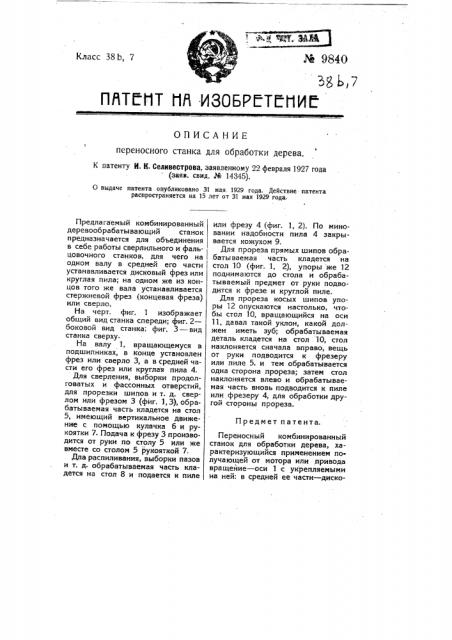

ОПИСАНИЕ переносного станка для обработки дерева.

К патенту И. К. Селивестрова, заявленному 22 февраля 1927 года (заяв. свид. М 14345).

О выдаче патента опубликовано 31 мая 1929 года. Действие патента распространяется на 15 лет от 31 мая 1929 года.

Предмет патента.

Предлагаемый комбинированный деревообрабатывающий станок предназначается для объединения в себе работы сверлильного и фаль- цовочного станков, для чего на одном валу в средней его части устанавливается дисковый фрез или круглая пила; на одном же из концов того же вала устанавливается стержневой фрез (концевая фреза) или сверло, На черт. фиг. 1 изображает общий вид станка спереди; фиг. 2— боковой вид станка, фиг. 3 — вид станка сверху.

На валу 1, вращающемуся в подшипниках, в конце установлен фрез или сверло 3, а в средней части его фрез или круглая пила 4.

Для сверления, выборки продолговатых и фассонных отверстий, для прорезки шипов и т. д. сверлом или фрезом 3 (фиг. 1,3), обрабатываемая часть кладется на стол

5, имеющий вертикальное движение с помощью кулачка б и рукоятки 7. Подача к фрезу 3 производится от руки по столу 5 или же вместе со столом 5 рукояткой 7.

Дла распиливания, выборки пазов и т. д. обрабатываемая часть кладется на стол 8 и подается к пиле или фрезу 4 (фиг. 1, 2). По миновании надобности пила 4 закрывается кожухом 9.

Для прореза прямых шипов обрабатываемая часть кладется на стол 10 (фиг. 1, 2), упоры же 12 поднимаются до стола и обрабатываемый предмет от руки подводится к фрезе и круглой пиле.

Для прореза косых шипов упоры 12 опускаются настолько, чтобы стол 10, вращающийся на оси

11, давал такой уклон, какой должен иметь зуб; обрабатываемая деталь кладется на стол 10, стол наклоняется сначала вправо, вещь от руки подводится к фрезеру или пиле 5, и тем обрабатывается одна сторона прореза; затем стол наклоняется влево и обрабатываемая часть вновь подводится к пиле или фрезеру 4, для обработки другой стороны прореза.

Переносный комбинированный станок для обработки дерева, характеризующийся применением получающей от мотора или,привода вращение — оси 1 с укрепляемыми на ней; в средней ее части †дискоФнг1

Б. Г. тип. апечаткый тртх». вым фрезом или круглой пилой

4 и на конце — стержневым фрезом или сверлом 3, в каковом устройстве для работы на пиле или фрезе

4 имеются: вверху — неподвижный стол 8 и в средней части — стол 10 с осью 11, допускающей его поворот в ту или другую сторону до, соприкосновения с одним из переставных упоров 12, а для работы на фрезе или сверле 3 приспособлен стол 5, перемещаемый вертикально по направляющему стержню поворотом кулака б при помощи рукоятки 7.
