Многоканальное устройство для формирования задержанных импульсов

Многоканальное устройство для формирования задержанных импульсов

Иллюстрации

Показать все

Реферат

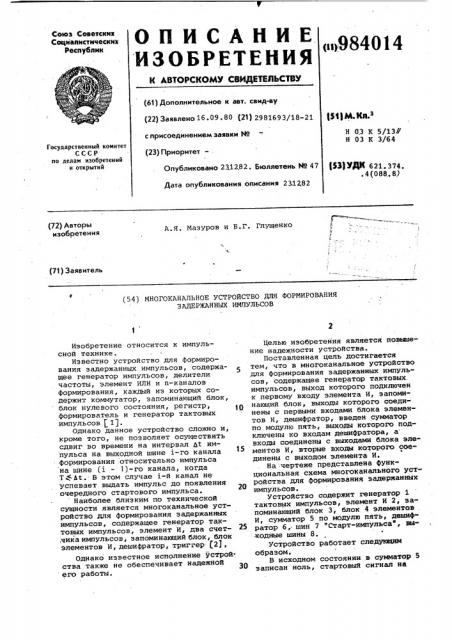

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву (22) Заявлено16.09.80 (21) 2981693/18-21 (ЩМ-КЛ.

H 0:3 К 5/13//

Н 03 К 3/64 с присоединением заявки Йо (23) Приоритет—

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 23.1282. Бюллетень 8о 47

Дата опубликования описания 2312,82 (ЩУК 621.374, . 4(088. 8) (72) Авторы изобретения

А.Я. Мазуров и Н.Г. Глущенко (71) Заявитель (54) МНОГОКАНАЛЬНОЕ УСТРОЯСТВО ДЛЯ ФОРМИРОВАНИЯ

ЗАДЕРЖАННЫХ ИМПУЛЬСОВ

Изобретение относится к импульсной технике.

Известно устройство для формирования задержанныХ импульсов, содержащее генератор импульсов, делители частоты, элемент ИЛИ и и-каналов формирования, каждый из которых содержит коммутатор, запоминающий блок, блок нулевого состояния, регистр, формирователь и генератор тактовых импульсов t 1).

Однако данное устройство сложно и, кроме того, не позволяет осуществить сдвиг во времени на интервал ht импульса на выходной шине i-го канала формирования относительно импульса на шине (i — 1)-го канала, когда

Т Ь .. В этом случае i-й канал не успевает выдать импульс до появления очередного стартового импульса. Наиболее близким по технической сущности является многоканальное устройство для формирования задержанных импульсов, содержащее генератор тактовых импульсов, элемент И, два счетчика импульсов, запоминающий блок, блок элементов И,дешифратор, триггер I2).

Однако известное исполнение устройства также не обеспечивает надежной

его работы.

Целью изобретения является повышение надежности устройства.

Поставленная цель достигается тем, что в многоканальное устройство для формирования задержанных импульсов, содержащее генератор тактовых. импульсов, выход которого подключен к первому входу элемента И, запоми1т1 нающий блок, выходы которого соединены с первыми входами блока элементов И, дешифратор, введен сумматор по модулю пять, выходы которого подключены ко входам дешифратора, а входы соединены с выходами блока элементов И, вторые входы которого соединены с выходом элемента И.

На -чертеже представлена функциональная схема многоканального устройства для формирования задержанных импульсов.

Устройство содержит генератор 1 тактовых импульсов, элемент И 2, запоминающий блок 3, блок 4 элемейтов

И, сумматор 5 по модулю пять, дешифратор 6, шин 7 "Старт-импульса", вы-ходные шины 8.

Устройство работает следующим образом.

В исходном состоянии в сумматор 5 записан ноль, стартовый сигнал на

984014

Формула изобретения

Составитель P. Матвеева

РеДактоР Н. ЕгоРова ТехРеД Т.Маточка КоРРектоР H. Король !

Заказ 9955/74 Тираж 9 59 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", г..ужгород, ул. Проектная, 4 шине 7 отсутствует, из запоминающено блока 3 выбрано число, соответствующее задержке ай, с первой выходной шины 8 снимается сигнал.

При подаче стартового сигнала по шине 7 на элемент И 2 тактовьФ импульс с выхода генератора 1 через элемент И 2 поступает на разрешающие входы блока 4 элементов И. На вторые входы этого блока 4 из запоминающего блока 3 поступает m-разрядный код числа. Этот код определяет задержку импульса на выходной шине S — - i no отношению к выходной шине 8 — (i-3).

Число из запоминающего блока 3 суммируется с числом, находящимся в 15 сумматоре 5 (в исходном состоянии это число равно О) . Число, полученное в результате суммирования, дешифрируется дешифратором б и на одной из выходных шин 8 — i появляется задержанный импульс.

При поступлении второго тактового импульса с генератора 1 процесс передачи числа из запоминающего блока 3 в сумматор 5 повторяется. Число, поступившее из запоминающего блока 3, суммируется с числом, находящимся в сумматоре 5. Результат суммирования подается на дешифратор 6, в результате дешифрации на очередной- выходной шине 8 появляется задержанный импульс.

При поступлении следующих тактовых импульсов описанные процессы повторяются. Получаемые в сумматоре 5 числа последовательно поступают на вход дешифратора б с частотой гене ратора 1 F< (период тактовой частоты равен Т

Таким образом, в предлагаемом устройстве, по сравнению с известными, обеспечивается надежная работа многоканального формирования задержанных импульсов.

Многоканальное устройство для .формирования задержанных импульсов, содержащее генератор тактовых импульсов, выход которого подключен к первому входу элемента И, запоминающий блок, выходы которого соединены с первыми входами блока элементов И, дешифратор, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, в него введен сумматор по модулю пять, выходы которого подключены к входам дешифратора, а входы соединены с выходами блока элементов И, вторые входы которого соединены с выходом элемента И.

Источники .информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 564715, кл. Н 03 К 5/153, 1975.

2. Авторское свидетельство СССР

Р 813737, кл. Н 03 К 5/13, 197?
