Реферат

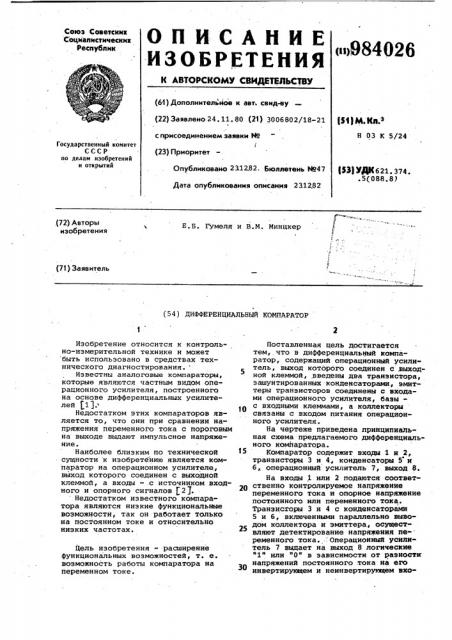

ОПИСАНИЕ

< >984026

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительйае к авт. свид-ву

f$g)М Кд 3 (22) Заявлено 24.11.80 (21) 3006802/18-21 с присоединением заявки Мо ! (23) Приоритет

Н 03 K 5/24

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 231282 Бюллетень М47 (531 УДК б 21. 374. .5(088.8) Дата опубликования описания 231282

Е.Б. Гумеля и В.М. Минцкер (72) Авторы изобретения

I. !

I (71) Заявитель (54) ДИФФЕРЕНЦИАЛЬНЫЙ KONHAPATOP

Изобретение относится к контрольно-измерительной технике и может быть использовано в средствах технического диагностирования.

Известны аналоговые компараторы, которые являются частным видом операционного усилителя, построенного на основе дифференциальных усилителей P1)."

Недостатком этих компараторов является то, что они при сравнении напряжения переменного тока с пороговым на выходе выдают импульсное напряжение.

Наиболее близким по технической сущности к изобретению является компаратор на операционном усилителе, выход которого соединен. с выходной клеммой, а входы — .с источником входного и опорного сигналов 2 .

Недостатком известного компаратора являются низкие функциональные возможности, так он работает только на постоянном токе и относительно низких частотах.

Цель изобретения - расширение функциональных возможностей, т. е. воэможность работы компаратора на переменном токе.

Поставленная цель достигается тем,.что в дифференциальный компаратор, содержащий операционный усилитель, выход которого соединен с выходной клеммой, введены два транзистора, зашунтированных конденсаторами, эмиттеры транзисторов соединены с входами операционного усилителя, баэы10 с входными клеммами, а коллекторы связаны с входом питания операционного усилителя.

На чертеже приведена принципиальная схема предлагаемого дифференциального коьйаратора.

f5 Компаратор содержит входы 1 и 2, транзисторы 3 и 4, конденсаторы 5 и

6, операционный усилитель 7, выход 8.

На входы 1 или 2 подаются соответ20 ственно контролируемое напряжение переменного тока и опорное напряжение постоянного или переменного тока.

Транзисторы 3 и 4 с конденсаторами

5 и 6, включенными параллельно выво2 дом коллектора и эмиттера, осуществляют детектирование напряжения пе-. ременного тока. . Операционный усилитель 7 выдает на выход 8 логические

"1" или "0" в зависимости от разности напряжений постоянного .тока на его

0 инвертирующем и неинвертирующем вхо984026 ф

Формула изобретения

Составитель Л. Николаева .Редактор В. Лазаренко ТехредМ.Гергель Корректор Н, Король

Заказ 9955/74 Тираж 959 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035; Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, Ул. Проектная, 4 дах. При подаче контролируемого напряжения на вход 1, соединенный через транзистор 3 с неинвертирующим входом операционного усилителя 7, на выходе

6 образуется логическая "1", если контролируемое напряжение меньше опор- ного.

Если контролируемое напряжение подается на вход 2, соединенный через транзистор 4 с инвертирующим входом усилителя 7, то на выходе 8 образуется логическая "1", при контролируемом напряжении, большем опорного. Гаким образом, предлагаемый компа- "5 ратор может использоваться для контроля напряжения как переменного, так постоянного тока. Симметричной схемой включения дополнительно введенных элементов обеспечивается температур- 20 ная стабильность устройства.

Дифференциальный компаратор, содержащий операционный усилитель, выход которого соединен с выходной клеммой О, т л и ч B ю шийся тем, что, с целью расширения функциональных возможностей, в него введены два транзистора, зашунтированных конденсаторами, змиттеры транзисторов соединены с входами операционного усилителя, базы — с входными клеммами, а коллекторы соединены с входом питания операционного усилителя.

Источники информации, принятые во внимание при экспертизе

1. Аналого-цифровые преобразователи. Под ред. Г.М. Бахтиарова, М., "Советское радио", 1980, с. 100-120.

2. Шило В.Л. Линейные интегральные схемы в радиоэлектронной аппаратуре.

N. "Советское радио",1979,с.183-188.
