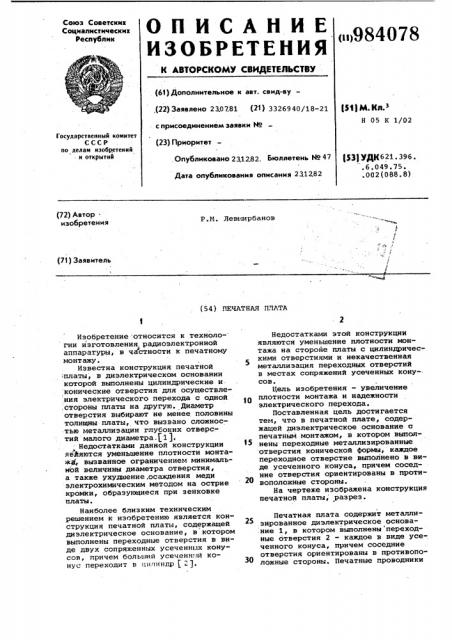

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 230781 (21) 3326940/18-21

Союз Советскик

Социалистических

Республик ()984078

Р )М К з

Н 05 К 1/02 с присоединением заявки Мо

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 231282. Бюллетень М 47

t$3) УДК621. 396 ° .6.049.75 °

° 002(088.8) Дата опубликования описания 231282 (72) Автор . изобретения

P.Ã1. Левкирбанов (71) Заявитель (54) ИЕЧАТНАЧ ПЛАТА

Изобретение относится к технологии изготовления радиоэлектронной аппаратуры, в честности к печатному монтажу.

Известна конструкция печатной платы, в диэлектрическом основании которой выполнены цилиндрические и конические отверстия для осуществления электрического перехода с одной .стороны платы на другую. Диаметр отверстия выбирают не менее половины толищны платы, что вызвано сложностью металлизации глубоких отверстий малого диаметра.(1 ).

- Недостатками данной конструкции яеляются уменьшение плотности монтаАа, вызванное ограничением минимальной величины диаметра отверстия, а также ухудшение, осаждения меди электрохимическим методом на острие кромки, образующиеся при зенковке платы.

Наиболее близким техническим решением к изобретению является конструкция печатной платы, содержащей диэлектрическое основание, в котором выполнены переходные отверстия в виде двух сопряженных усеченных конусов, причем больший усеченный конус переходит в пн.пиндр 1 2 ).

Недостатками этой конструкции являются уменьшение плотности монтажа на сторойе платы с цилиндрическими отверстиями и некачественная металлизация переходных отверстий в местах сопряжений усеченных кону-сов.

Цель изобретения — увеличение плотности монтажа и надежности электрического перехода.

Поставленная цель достигается тем, что в печатной плате, содержащей диэлектрическое основание с печатным монтажом, в котором выполнены переходные металлизированные отверстия конической формы, каждое переходное отверстие выполнено в виде усеченного конуса, причем соседние отверстия ориентированы в проти2О воположные стороны.

На чертеже изображена конструкция печатной платы, разрез.

Печатная плата содержит металлизированное диэлектрическое основание 1, в котором выполнены переходные отверстия 2 - каждое в виде усеченного конуса, причем соседние отверстия ориентированы в противоположные стороны. Печатные проводники

984078

Составитель B. Любавин

Редактор О. Бугир Техред И.Гергель Корректор Л. Бокшан

Заказ 9960/77 Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7<-35, Раушская наб., д. 4/5

Филиал IIIIII "ПатеHT", г. Ужгород, ул. Проектная, 4

3 и контактные площадки 4 расположены с обеих сторон платы.

Отсутствие острых кромок на внутренней поверхности переходных отверстий позволяет повысить надежность электтрического перехода с одной сто% роны платы на другую.

Повышение плотности монтажа достигается ориентированием соседних отверстий в противоположные стороны.

Таким образом, предлагаемая конструкция печатной платы в целом обеспечивает повышение плотности печатного монтажа, улучшение электрической проводимости с одной стороны платы на другую, а также возможность обработки отверстий до более высокой степени чистоты.

Формула изобретения

Печатная плата, содержащая диэлектрическое основание с печатным монтажом, в котором выполнены переходные металлизированные отверстия конической формы, о т л и ч а ю— щ а я с я тем, что, с целью повышения плотности монтажа и надежности электрического перехода, каждое переходное отверстие выполнено в виде усеченного конуса, причем соседние .отверстия ориентированы в противоположные стороны..Источники информации, принятные во внимание при экспертизе

1. Справочник по печатным схемам.

Под ред. Б.Н. Файзулаева и Й.Н. Квасницкого, M., "Советское радио", 1972, с. 182-185.

2. Авторское свидетельство СССР

9 729964, кл. H 05 К 1/00, 1980 (прототип) .
